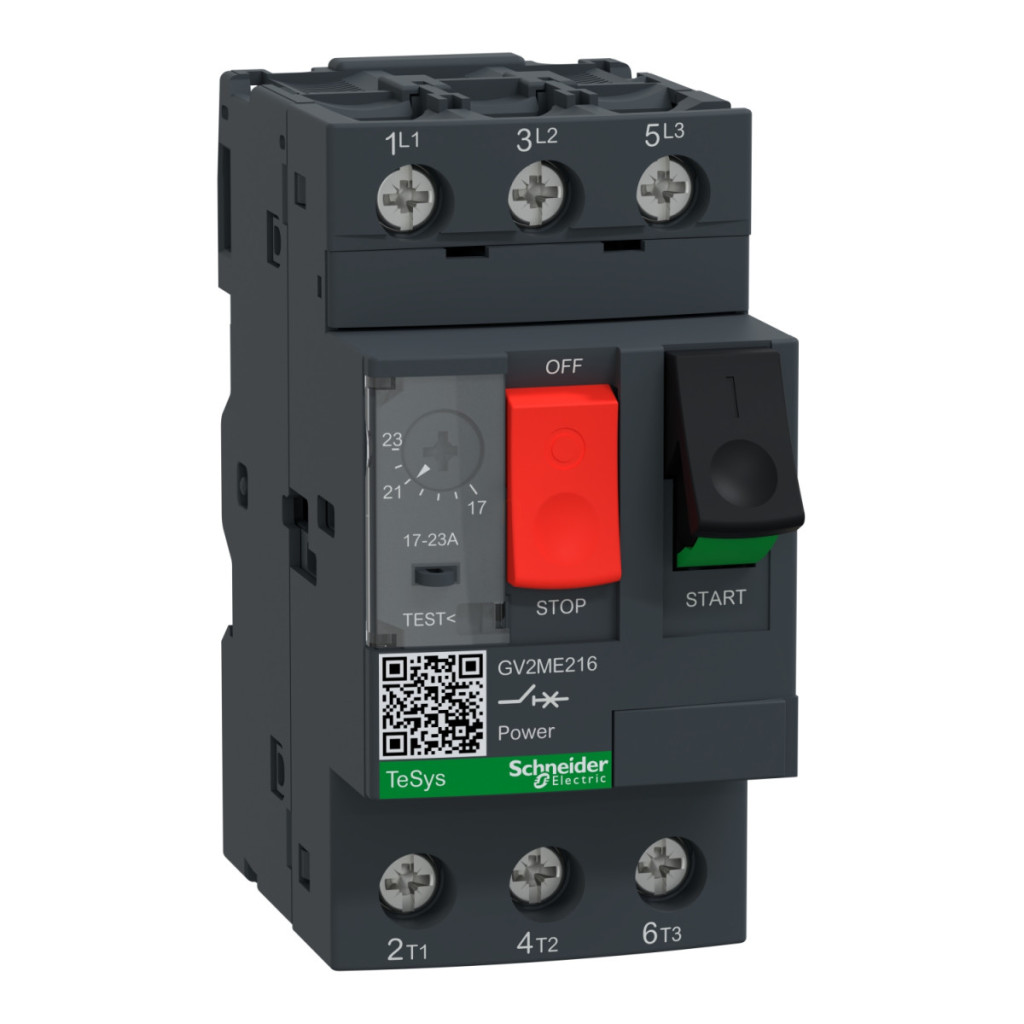

Comutatorul de protecție a motorului GV2ME216 din gama TeSys Deca de la Schneider Electric este o soluție profesională și fiabilă pentru protejarea motoarelor industriale. Acest produs compact, cu 3 poli, face parte din seria TeSys GV2, care a fost dezvoltată special pentru a îndeplini cerințele stricte ale aplicațiilor industriale moderne. GV2ME216 este un dispozitiv de protecție versatil care utilizează tehnologia de declanșare termomagnetică pentru a oferi o protecție completă motoarelor. Cu o gamă de protecție termică reglabilă de 17-23 A, este alegerea ideală pentru motoare de 9 kW pe o rețea de 400/415 V c.a., motoare de 11 kW pe o rețea de 500 V c.a. sau chiar motoare de 18,5 kW pe o rețea de 690 V c.a. Dispozitivul are comenzi cu buton pentru o operare ușoară și rapidă în utilizarea de zi cu zi, precum și protecție împotriva defectării de fază în conformitate cu IEC 60947-4-1. Comutatorul de protecție a motorului GV2ME216 are o capacitate de întrerupere remarcabilă: valoare Icu de 50 kA pe o rețea de 230/240 V c.a., 15 kA pe 400/415 V c.a., 6 kA pe 440 V c.a., 4 kA pe 500 V c.a. și 3 kA pe o rețea de 690 V c.a. Aceste valori asigură protecția motoarelor și a circuitelor asociate chiar și în condiții extreme. Curentul de declanșare magnetic este de 341 A, ceea ce oferă o protecție adecvată în situații de scurtcircuit. Curentul termic convențional (Ith) măsurat în aer liber este de 23 A, conform IEC 60947-2. Parametrii tehnici ai dispozitivului sunt impresionanți: tensiune nominală de funcționare de 690 V c.a., tensiune nominală de izolare de 690 V c.a. și tensiune nominală de rezistență la impulsuri de 6 kV. Dispozitivul are o pierdere de putere de 2,5 W pe pol. Durabilitatea sa mecanică este de 100.000 de cicluri, iar durata de viață electrică este, de asemenea, de 100.000 de cicluri în categoriile AC-3 și AC-3e într-o rețea de 415 V. Produsul este proiectat pentru funcționare neîntreruptă în conformitate cu IEC 60947-4-1. Punctele de conectare GV2ME216 sunt prevăzute cu conectori alcalini inelari care permit conectarea a 2 cabluri: 1-6 mm² solid, 1,5-6 mm² flexibil fără capete de cablu sau 1-4 mm² flexibil cu capete de cablu. Clemă cu șurub trebuie strânsă la un cuplu de 1,7 Nm. Produsul poate fi montat pe o șină DIN simetrică de 35 mm prin fixarea în poziție sau prin înșurubarea pe un panou (cu o placă adaptor). Dispozitivul poate fi montat orizontal sau vertical și are dimensiuni compacte: 45 mm lățime, 89 mm înălțime și 78,5 mm adâncime. Este disponibil în culoarea gri închis, cu un pas de conectare de 13,5 mm fără distanțiere.
Schneider Electric TeSys - GV2ME216 date tehnice
Caracteristici generale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2ME
Aplicația dispozitivului: Protecția motorului
Tehnologia unității de declanșare: Termomagnetică
Caracteristici tehnice
Descrierea polilor: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, CA-3 și CA-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului: 9 kW la 400/415 V c.a. 50/60 Hz, 11 kW la 500 V c.a. 50/60 Hz, 18,5 kW la 690 V c.a. 50/60 Hz
Capacitate de rupere:50 kA Icu la 230/240 V c.a. 50/60 Hz, 15 kA Icu la 400/415 V c.a. 50/60 Hz, 6 kA Icu la 440 V c.a. 50/60 Hz, 4 kA Icu la 500 V c.a. 50/60 Hz, 3 kA Icu la 690 V c.a. 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit: 100% 230/240 V c.a. 50/60 Hz, 40% 400/415 V c.a. 50/60 Hz, 50% 440 V c.a. 50/60 Hz, 75% 500 V c.a. 50/60 Hz, 75% 690 V c.a. 50/60 Hz
Parametri de control și protecție
Tip de control: Buton
Curent nominal: 23 A
Interval de reglare a protecției termice: 17-23 A conform IEC 60947-2
Curent de declanșare magnetic: 341 A
Curent termic convențional în aer liber: 23 A conform IEC 60947-2
Parametri electrici
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls: 6 kV conform IEC 60947-2
Sensibilitate la pierderea de fază: Da, conform IEC 60947-4-1
Adecvare pentru izolație:Da, conform IEC 60947-1
Caracteristici mecanice
Pierdere de putere pe pol: 2,5 W
Rezistență mecanică: 100.000 de cicluri
Rezistență electrică: 100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Funcționare nominală: Neîntreruptă conform IEC 60947-4-1
Conexiuni - blocuri terminale: Circuit: conectori inelari 2 cabluri 1-6 mm² solizi, circuit: conectori inelari 2 cabluri 1,5-6 mm² flexibili fără capăt de cablu, circuit: conectori cu inel 2 cabluri 1-4 mm² cu capete de cablu flexibile
Cuplu de strângere: 1,7 Nm - șurub pe clemă
Date de instalare
Metodă de montare: șină DIN simetrică de 35 mm: cu fixare prin clip, panou: cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, verticală
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Culoare: Gri închis
Pas de conectare: 13,5 mm fără distanțier
Parametri de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de protecție IK: IK04
Temperatură ambiantă de depozitare: -40-80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatură ambiantă de funcționare: -20-60 °C
Robustețe mecanică: Impact: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5-150 Hz
Altitudine de funcționare: <= 2000 m
