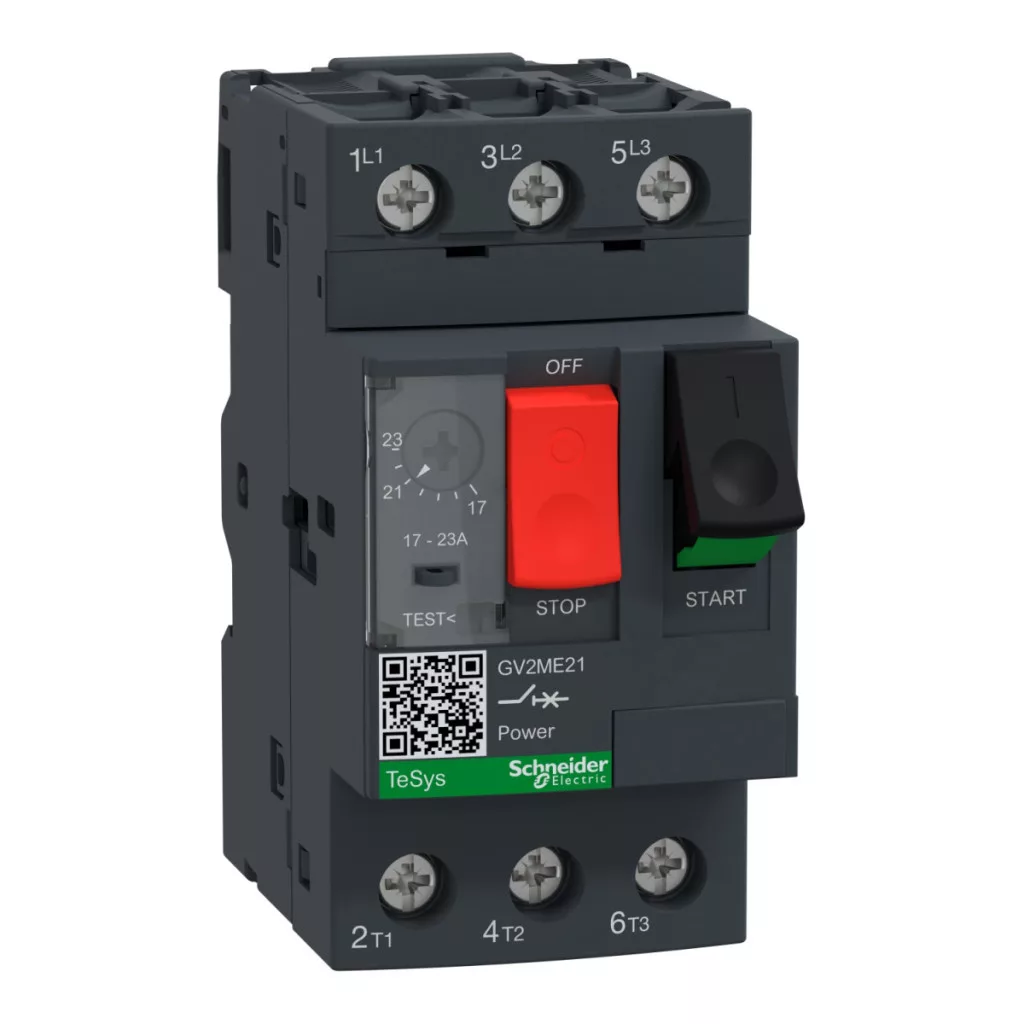

Întrerupătorul de protecție a motorului GV2ME21AP din gama TeSys Deca de la Schneider Electric este un dispozitiv de protecție extrem de fiabil și versatil, conceput special pentru protecția motoarelor. Acest întrerupător de protecție a motorului cu 3 poli și declanșare termomagnetică este alegerea perfectă pentru motoarele care funcționează în intervalul 17-23 A, fiind ideal pentru mediile industriale în care protecția adecvată a motorului este esențială pentru o funcționare sigură pe termen lung. GV2ME21AP oferă funcții excelente de protecție pentru motoare. Are protecție termică care poate fi reglată între 17 și 23 A, oferind protecție precisă împotriva suprasarcinii. Curentul de declanșare magnetic este de 341 A, ceea ce oferă o protecție eficientă împotriva scurtcircuitelor. Dispozitivul este, de asemenea, echipat cu un detector de defect de fază în conformitate cu IEC 60947-4-1, care oferă siguranță suplimentară pentru motoare. Curentul termic convențional în aer liber este de 23 A conform IEC 60947-2. TeSys GV2ME21AP are parametri tehnici remarcabili. Tensiunea nominală de funcționare este de 690 V c.a. 50 Hz, în conformitate cu IEC 60947-2, tensiunea nominală de izolare este de 690 V c.a. 50/60 Hz, iar tensiunea nominală de impuls este de 6 kV. Capacitatea sa de rupere variază la diferite niveluri de tensiune: 50 kA Icu la 230/240 V c.a., 15 kA Icu la 400/415 V c.a., 6 kA Icu la 440 V c.a., 4 kA Icu la 500 V c.a. și 3 kA Icu la 690 V c.a., toate în conformitate cu IEC 60947-2. Capacitatea nominală de întrerupere a scurtcircuitului variază, de asemenea: 100% pentru 230/240 V c.a., 40% pentru 400/415 V c.a., 50% pentru 440 V c.a., 75% pentru 500 V c.a. și 75% pentru 690 V c.a. Dispozitivul este, de asemenea, adecvat pentru izolare (separare) în conformitate cu IEC 60947-1. Întrerupătorul de protecție a motorului oferă performanțe de neegalat pentru diferite puteri ale motorului: 9 kW la 400/415 V c.a. 50 Hz, 11 kW la 500 V c.a. 50 Hz și 18,5 kW la 690 V c.a. 50 Hz. Comanda se face prin intermediul unui buton, care asigură o operare comodă și ușoară. Conexiunile se realizează cu borne cu șurub care pot acomoda 2 cabluri: 1-6 mm² solid, 1,5-6 mm² flexibil fără papuci de cablu sau 1-4 mm² flexibil cu papuci de cablu. Cuplul de strângere este de 1,7 N·m. GV2ME21AP are dimensiuni compacte, cu o lățime de 45 mm, o înălțime de 89 mm și o adâncime de 78,5 mm, ceea ce îl face ușor de montat în diverse dulapuri de distribuție. Poate fi montat pe o șină DIN simetrică de 35 mm prin fixare prin clipsare sau înșurubare pe un panou (folosind un adaptor). Dispozitivul poate fi montat orizontal sau vertical. Are o durabilitate mecanică și electrică remarcabilă, cu 100.000 de cicluri în ambele cazuri, atât în categoriile AC-3, cât și AC-3e, la un curent nominal de 415 V. Dispozitivul are un grad de protecție IP20 conform IEC 60529, un grad de rezistență la impact IK04 și o temperatură de funcționare cuprinsă între -20 și +60 °C. Temperatura de depozitare este cuprinsă între -40 și +80 °C. GV2ME21AP are numeroase certificări internaționale, precum CCC, UL, CSA, EAC, ATEX, UKCA și IECEE CB Scheme.
Schneider Electric TeSys - GV2ME21AP - Comutator de protecție a motorului GV2 17…23A, racord cu șurub AP date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2ME
Aplicație: Protecția motorului
Tehnologia unității de declanșare: Termomagnetic
Caracteristici tehnice
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului: 9 kW 400/415 V c.a. 50 Hz, 11 kW 500 V c.a. 50 Hz, 18,5 kW 690 V c.a. 50 Hz
Capacități de protecție
Capacitate de rupere:
50 kA Icu la 230/240 V c.a. 50 Hz conform IEC 60947-2
15 kA Icu la 400/415 V c.a. 50 Hz conform IEC 60947-2
6 kA Icu 440 V c.a. 50 Hz conform IEC 60947-2
4 kA Icu 500 V c.a. 50 Hz conform IEC 60947-2
3 kA Icu la 690 V CA 50 Hz conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit:
100% 230/240 V c.a. 50 Hz conform IEC 60947-2
40% 400/415 V c.a. 50 Hz conform IEC 60947-2
50% 440 V c.a. 50 Hz conform IEC 60947-2
75% 500 V c.a. 50 Hz conform IEC 60947-2
75% 690 V c.a. la 50 Hz conform IEC 60947-2
Tip de comandă: Buton
Curent nominal: 23 A
Interval de reglare a protecției termice: 17...23 A conform IEC 60947-2
Curent de declanșare magnetic: 341 A
Curent termic convențional în aer liber: 23 A conform IEC 60947-2
Tensiune nominală de funcționare: 690 V c.a. 50 Hz conform IEC 60947-2
Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-2
Sensibilitate la defect de fază: Da, conform IEC 60947-4-1
Adecvare pentru izolare:Da, conform IEC 60947-1. Caracteristici mecanice Disiparea puterii pe pol: 2,5 W Durată de viață mecanică: 100.000 de cicluri Durată de viață electrică: 100.000 de cicluri la un curent nominal de 415 V pentru AC-3, 100.000 de cicluri la un curent nominal de 415 V pentru AC-3e 100.000 de cicluri la un curent nominal de 415 V pentru AC-3, 100.000 de cicluri la un curent nominal de 415 V pentru AC-3e
Mod de funcționare nominal: Neîntrerupt conform IEC 60947-4-1
Conexiuni - terminale: Circuit de alimentare: terminal cu șurub 2 cabluri 1...6 mm² solid, Circuit de alimentare: terminal cu șurub 2 cablu(e) 1,5...6 mm² fără capăt de cablu flexibil, Circuit de alimentare: terminal cu șurub 2 cablu(e) 1...4 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,7 N·m - terminal cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clip, Panou: montat cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, Verticală
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări produs: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
Grad de protecție IK: IK04
Grad de protecție IP: IP20 conform IEC 60529
Rezistență climatică: conformă cu cerințele IACS E10
Temperatura ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatura ambiantă de funcționare: -20...60 °C
Robustețe mecanică: Impacturi: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
