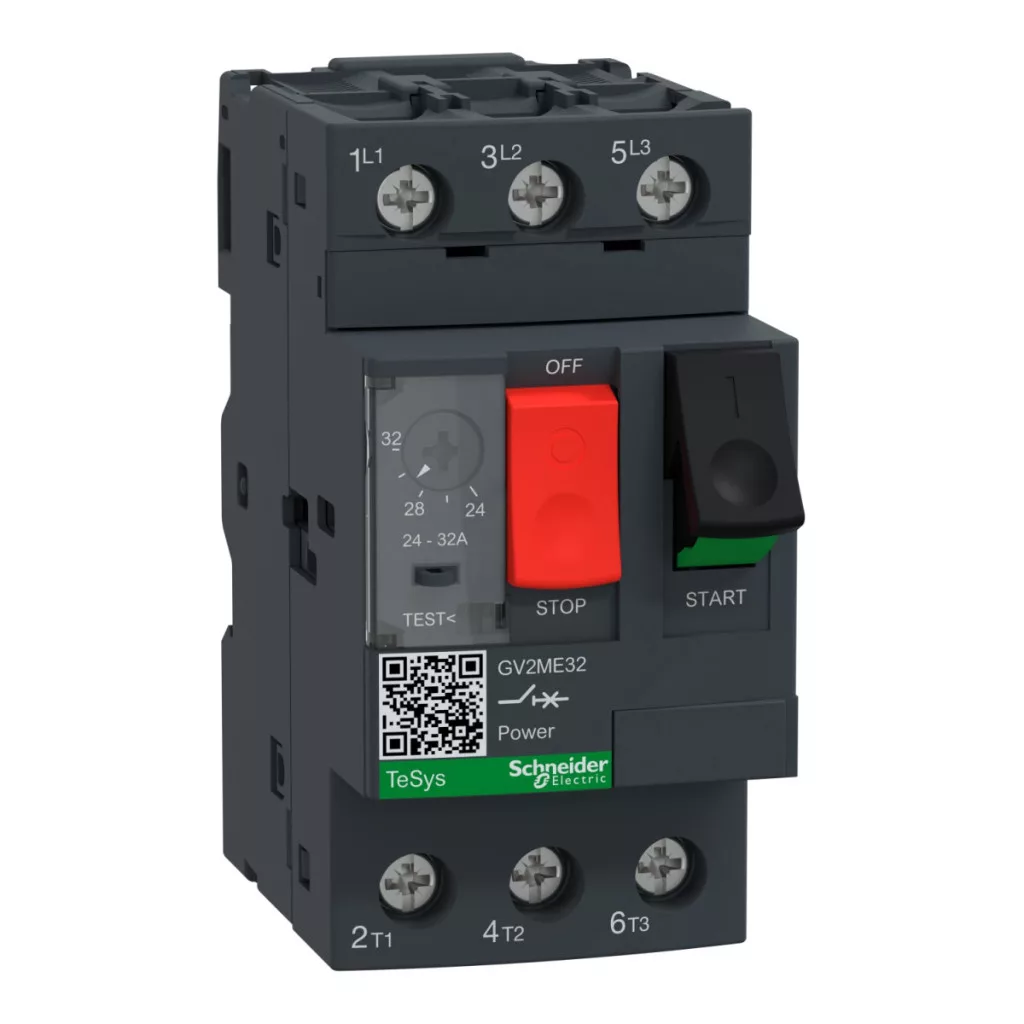

Schneider Electric TeSys - GV2ME32AP - Comutator de protecție a motorului GV2 24…32A, conexiune cu șurub AP date tehnice
Date de bază
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumire scurtă a produsului: GV2ME
Aplicație: Protecția motorului
Tehnologie unitate de declanșare: Termomagnetic
Caracteristici tehnice
Număr de poli: 3P
Tip de rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului: 15 kW la 400/415 V c.a. 50 Hz, 18,5 kW la 500 V c.a. 50 Hz, 22 kW la 690 V c.a. 50 Hz
Capacitate de rupere: 50 kA Icu la 230/240 V c.a. 50 Hz, 10 kA Icu la 400/415 V c.a. 50 Hz, 6 kA Icu 440 V c.a. 50 Hz, 4 kA Icu 500 V c.a. 50 Hz, 3 kA Icu 690 V c.a. 50 Hz
Capacitate nominală de întrerupere la scurtcircuit: 100% 230/240 V c.a. 50 Hz, 50% 400/415 V c.a. 50 Hz, 50% 440 V c.a. 50 Hz, 75% 500 V c.a. 50 Hz, 75% 690 V CA 50 Hz
Tip de comandă: Buton
Curent nominal: 32 A
Interval de reglare a protecției termice: 24...32 A conform IEC 60947-2
Curent de declanșare magnetic: 537,6 A
Curent termic convențional măsurat în aer liber: 32 A conform IEC 60947-2
Tensiune nominală de funcționare: 690 V c.a. 50 Hz conform IEC 60947-2
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-2
Sensibilitate la defect de fază: Da, conform IEC 60947-4-1
Adecvare pentru izolație:Da, conform IEC 60947-1
Caracteristici fizice
Disiparea puterii pe pol: 2,5 W
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Funcționare nominală: Continuu conform IEC 60947-4-1
Conectori: Circuit de alimentare: terminal cu șurub, 2 cabluri 1...6 mm² solid, Circuit de alimentare: terminal cu șurub, 2 cabluri 1,5...6 mm² fără capăt de cablu flexibil, Circuit de alimentare: terminal cu șurub, 2 cabluri 1...4 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,7 N.m pe borne cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clips, Panou: montare cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, verticală
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Culoare: Gri închis
Parametri de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări produs: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
Grad de protecție IK: IK04
Grad de protecție IP: IP20 conform IEC 60529
Rezistență climatică: conform IACS E10
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatura ambiantă în timpul funcționării: -20...60 °C
Robustețe mecanică: Impacturi: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
