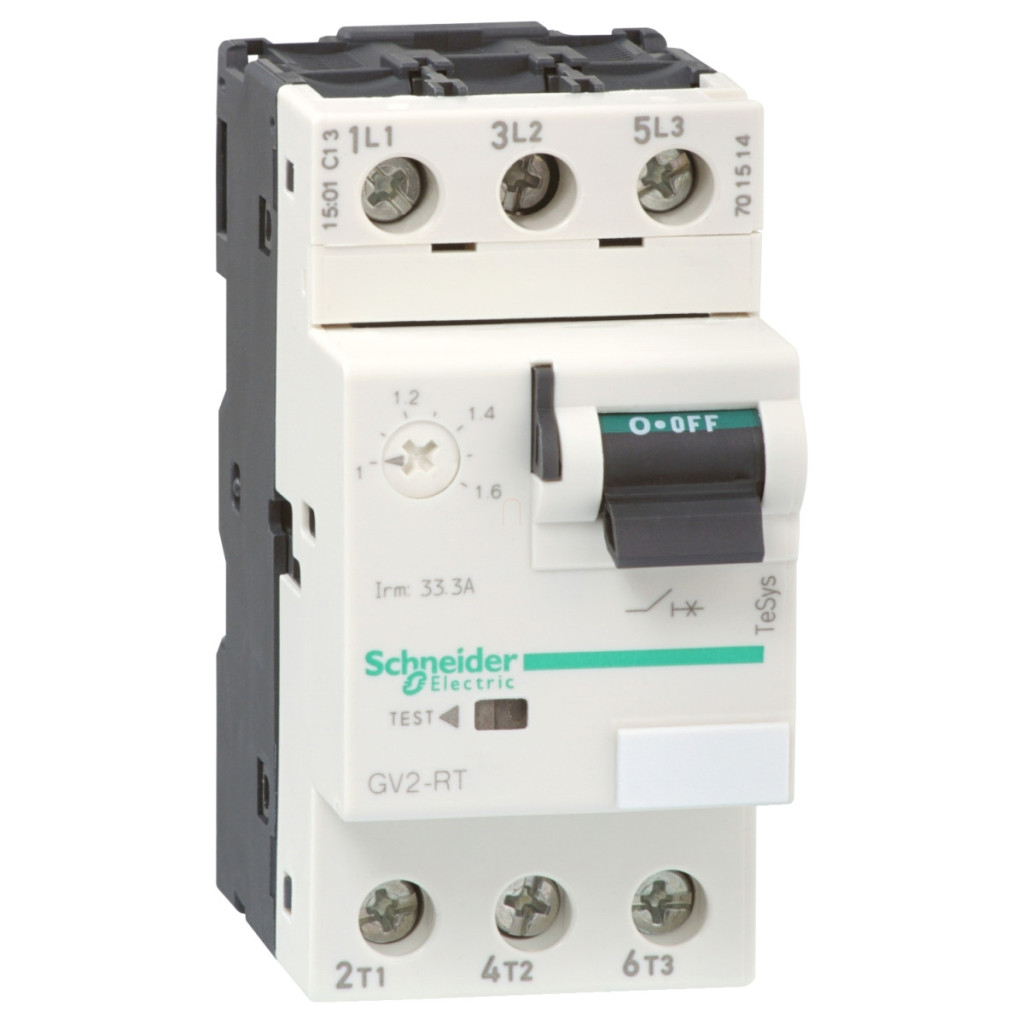

Comutatorul de protecție a motorului GV2RT04 din gama TeSys Deca de la Schneider Electric oferă o soluție compactă și fiabilă pentru protejarea motoarelor de mică putere. Acest dispozitiv cu 3 poli și declanșare termomagnetică este alegerea ideală pentru aplicații în care protecția împotriva suprasolicitării motorului și a scurtcircuitelor este importantă, în special în intervalul de curent 0,4-0,63 A. Întrerupătorul de protecție a motorului GV2RT04 face parte din seria TeSys Deca, o soluție recunoscută la nivel mondial pentru protecția motoarelor industriale. Dispozitivul este proiectat cu un comutator basculant, care asigură o operare ușoară și o indicare clară a stării de comutare. Designul terminalului cu șurub facilitează instalarea și asigură o conexiune electrică fiabilă în timpul funcționării pe termen lung. GV2RT04 este utilizat în principal pentru protecția motoarelor și a transformatoarelor, în special în cazurile în care sunt de așteptat curenți de pornire ridicați. În ceea ce privește parametrii tehnici, GV2RT04 oferă performanțe remarcabile. Intervalul de reglare a protecției termice este între 0,4 și 0,63 A, în timp ce curentul de declanșare magnetic este de 13 A. Întrerupătorul are o capacitate de întrerupere impresionantă: are o valoare de 100 kA Icu la 220/230 V c.a., 400/415 V c.a., 440 V c.a., 500 V c.a. și 690 V c.a. la 50/60 Hz, în conformitate cu IEC 60947-2. Tensiunea nominală de funcționare (Ue) este de 690 V c.a. 50/60 Hz, ceea ce permite o gamă largă de aplicații. Tensiunea de izolare (Ui) este, de asemenea, de 690 V c.a. 50/60 Hz, iar tensiunea de impuls (Uimp) este de 6 kV, conform IEC 60947-2. GV2RT04 este, de asemenea, adecvat pentru izolare conform IEC 60947-1, ceea ce mărește și mai mult gama sa de aplicații. Întrerupătorul de protecție a motorului GV2RT04 are o disipare de putere de 2,5 W pe pol. Are o durată de viață mecanică remarcabilă, rezistând la până la 100.000 de cicluri de comutare. Durata sa de viață electrică este, de asemenea, de 100.000 de cicluri în categoriile AC-3 și AC-3e, cu un curent nominal de 415 V. Dispozitivul este proiectat pentru funcționare neîntreruptă în conformitate cu standardul IEC 60947-4-1. În ceea ce privește puterea motorului, GV2RT04 este potrivit pentru protejarea motoarelor cu o putere de 0,12 kW la 400/415 V c.a. 50/60 Hz, pentru un motor de 0,18 kW la 400/415 V c.a. sau 440 V c.a. 50/60 Hz și pentru un motor de 0,37 kW la 690 V c.a. 50/60 Hz, presupunând curenți de pornire ridicați în toate cazurile.
Schneider Electric TeSys - GV2RT04 - Date tehnice comutator de protecție motor
Caracteristici generale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2RT
Domeniu de aplicare: Protecția motorului, transformator
Tehnologie unitate de declanșare: Termomagnetică
Caracteristici tehnice
Număr de poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Curent nominal: 0,63 A
Interval de reglare a protecției termice: 0,4...0,63 A conform IEC 60947-2
Curent de declanșare magnetic: 13 A
Curent termic convențional măsurat în aer liber: 0,63 A conform IEC 60947-2
Puteri motor
Putere motor kW: 0,12 kW 400/415 V c.a. 50/60 Hz protecție motor pentru curenți de pornire mari
Putere motor kW: 0,18 kW 400/415 V c.a. 50/60 Hz protecție motor în caz de curent de pornire ridicat
Puterea motorului kW: 0,18 kW 440 V c.a. 50/60 Hz protecție motor în caz de curent de pornire ridicat
Puterea motorului kW: 0,37 kW 690 V c.a. 50/60 Hz protecție motor în caz de curent de pornire ridicat
Caracteristici electrice
Capacitate de rupere: 100 kA Icu 220/230 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de rupere: 100 kA Icu 400/415 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 690 V CA 50/60 Hz conform IEC 60947-2
Tensiune nominală de funcționare: 690 V CA 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolare: 690 V CA 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls: 6 kV conform IEC 60947-2
Adecvare pentru izolare:Da, conform IEC 60947-1
Disipare de putere pe pol: 2,5 W
Caracteristici mecanice
Mecanism de funcționare: Comutator basculant
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la 415 V pentru AC-3, 100.000 de cicluri la 415 V pentru AC-3e
Mod de funcționare nominal: Neîntreruptibil conform IEC 60947-4-1
Conexiuni și instalare
Terminale de conectare: Circuit de alimentare: terminal cu șurub 2 cabluri 1...6 mm² solid
Terminale de conectare: Circuit de alimentare: terminal cu șurub 2 cablu(uri) 1,5...6 mm² fără capăt de cablu flexibil
Terminale de conectare: Circuit de alimentare: terminal cu șurub 2 cabluri 1...4 mm² cu capăt de cablu flexibil
Cuplu de strângere: 1,7 Nm - pentru clemă cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clip
Metodă de montare: Panou: înșurubat (cu placă adaptor)
Poziție de montare: Orizontală, Verticală
Dimensiuni
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1
Certificări produs: CCC, UL, CSA, EAC, LROS (Lloyds Register), BV, UKCA
Grad de protecție IK: IK04
Grad de protecție IP: IP20 conform IEC 60529
Protecție climatică: conform cu IACS E10
Temperatura ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatură ambiantă de funcționare: -20...60 °C
Robustețe mecanică: Șoc: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
