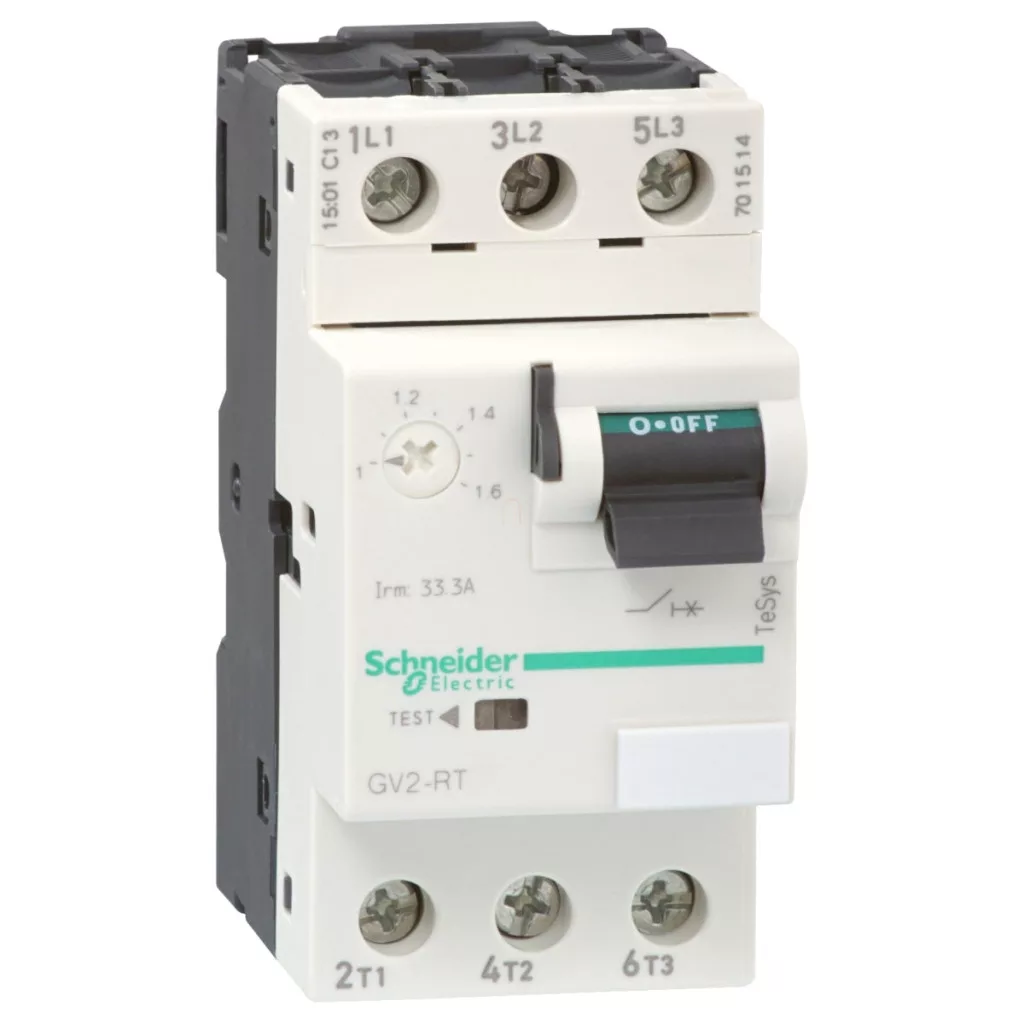

Întrerupătorul de protecție pentru motoare Schneider Electric TeSys Deca GV2RT07 este un dispozitiv de protecție de înaltă calitate, cu 3 poli, care oferă o soluție eficientă pentru protejarea motoarelor și transformatoarelor. Acest produs compact combină tehnologia de declanșare termomagnetică, care oferă protecție dublă: protecție termică împotriva suprasarcinii și protecție magnetică împotriva scurtcircuitului. Modelul GV2RT07 este reglabil în intervalul de curent 1,6-2,5 A, ceea ce permite adaptarea optimă la caracteristicile echipamentului care trebuie protejat. Întrerupătorul TeSys GV2RT07 este proiectat în principal pentru protecția motoarelor, în special pentru aplicații cu curenți de pornire mari. Poate fi utilizat într-un interval larg de putere: 0,37 kW pe o rețea de 220/230 V c.a., 0,75 kW pe o rețea de 400/415 V c.a., 0,75-1,1 kW pe o rețea de 440 V c.a., 1,1 kW pe o rețea de 500 V c.a. și 1,5 kW pe o rețea de 690 V c.a. Este ideal și pentru protejarea transformatoarelor: 0,63 kW pe o rețea de 230/240 V c.a., 1 kW pe o rețea de 400/415 V c.a., 1,6 kW pe o rețea de 500 V c.a. și 1,6-2 kW pe o rețea de 690 V c.a. Întrerupătorul funcționează la o frecvență de rețea de 50/60 Hz, în conformitate cu standardul IEC 60947-2. GV2RT07 are o capacitate de întrerupere remarcabilă: 100 kA pe 220/230 V c.a., 400/415 V c.a., 440 V c.a. și 500 V c.a., în timp ce pe o rețea de 690 V c.a., valoarea Icu este de 3 kA, în conformitate cu standardul IEC 60947-2. Curentul nominal de funcționare (In) este de 2,5 A, iar curentul termic convențional (Ith) măsurat în aer liber este, de asemenea, de 2,5 A. Curentul magnetic de declanșare este de 51 A, ceea ce asigură o protecție adecvată împotriva scurtcircuitelor. Produsul aparține categoriei de utilizare A conform IEC 60947-2 și este conform cu categoriile AC-3 și AC-3e conform IEC 60947-4-1. Dispozitivul este acționat de un comutator basculant, ceea ce îl face intuitiv și ușor de utilizat. Printre parametrii tehnici ai comutatorului TeSys GV2RT07, merită menționate tensiunea nominală de funcționare și izolație de 690 V c.a. (Ue și Ui) și tensiunea nominală de rezistență la impulsuri de 6 kV (Uimp), care respectă cerințele standardului IEC 60947-2. Dispozitivul este, de asemenea, adecvat pentru deconectare în conformitate cu IEC 60947-1. Disipă 2,5 W pe pol. Durata de viață mecanică și electrică este remarcabilă: 100.000 de cicluri de comutare. Comutatorul are terminale cu șurub la care pot fi conectate cabluri solide de 1-6 mm², cabluri flexibile de 1,5-6 mm² fără terminale sau cabluri flexibile de 1-4 mm² cu terminale. Cuplul de strângere pentru fixarea cu șurub este de 1,7 Nm. Produsul poate fi montat pe o șină DIN de 35 mm sau pe un panou cu o tavă adaptor. Poate fi instalat atât în poziție orizontală, cât și verticală. În ceea ce privește dimensiunile, are o lățime de 45 mm, o înălțime de 89 mm și o adâncime de 78,5 mm, ceea ce asigură un design compact.
Schneider Electric TeSys - GV2RT07 date tehnice
Caracteristici generale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV2
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV2RT
Aplicație: Protecția motorului, protecție transformator
Tehnologie unitate de declanșare: Termomagnetică
Caracteristici tehnice
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1, AC-3e conform IEC 60947-4-1
Frecvența rețelei:50/60 Hz conform IEC 60947-2
Curent nominal [In]: 2,5 A
Interval de reglare a protecției termice: 1,6...2,5 A conform IEC 60947-2
Curent de declanșare magnetic: 51 A
Curent termic convențional în aer liber [Ith]: 2,5 A conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolație [Ui]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-2
Adecvat pentru izolare: Da, conform IEC 60947-1
Puteri nominale ale motorului
Protecție motor 220/230 V c.a. 50/60 Hz (curent de pornire ridicat): 0,37 kW
Protecție motor 400/415 V c.a. 50/60 Hz (curent de pornire ridicat): 0,75 kW
Protecție motor 440 V c.a. 50/60 Hz (curent de pornire ridicat): 0,75 kW și 1,1 kW
Protecție motor 500 V c.a. 50/60 Hz (curent de pornire ridicat): 1,1 kW
Protecție motor 690 V c.a. 50/60 Hz (curent de pornire ridicat): 1,5 kW
Protecție transformator 230/240 V c.a. 50/60 Hz: 0,63 kW
Protecție transformator 400/415 V c.a. 50/60 Hz cu protecție transformator: 1 kW
500 V c.a. 50/60 Hz cu protecție transformator: 1,6 kW
690 V c.a. 50/60 Hz cu protecție transformator: 1,6 kW și 2 kW
Capacitate de rupere
220/230 V c.a. 50/60 Hz: 100 kA Icu conform IEC 60947-2
400/415 V c.a. 50/60 Hz: 100 kA Icu conform IEC 60947-2
440 V c.a. 50/60 Hz: 100 kA Icu conform IEC 60947-2
500 V c.a. 50/60 Hz: 100 kA Icu conform IEC 60947-2
690 V CA 50/60 Hz: 3 kA Icu conform IEC 60947-2
Date tehnice
Tip de funcționare: Braț basculant
Disipare de putere pe pol: 2,5 W
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri la 415 V In pentru AC-3, 100.000 de cicluri la 415 V In pentru AC-3e
Funcționare nominală: Continuă conform IEC 60947-4-1
Conexiuni și montare
Terminale: Circuit: terminale cu șurub 2 cabluri 1...6 mm² solid, Circuit: borne cu șurub 2 cablu(e) 1,5...6 mm² fără capăt flexibil de cablu, Circuit: borne cu șurub 2 cablu(uri) 1...4 mm² cu capăt flexibil de cablu
Cuplu de strângere: 1,7 Nm - pe borne cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clip, Panou: cu fixare cu șurub (cu placă adaptor)
Poziție de montare: Orizontală, Verticală
Dimensiuni
Lățime: 45 mm
Înălțime: 89 mm
Adâncime: 78,5 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1
Certificări ale produsului: CCC, UL, CSA, EAC, LROS (Lloyds Register of Shipping), BV, UKCA
Clasă de protecție IK: IK04
Clasă de protecție IP: IP20 conform IEC 60529
Rezistență la condiții climatice: conform IACS E10
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatură ambiantă de funcționare: -20...60 °C
Robustețe mecanică: Impact: 30 Gn pentru până la 11 ms, Vibrații: 5 Gn, 5...150 Hz
Altitudine de funcționare: <= 2000 m
