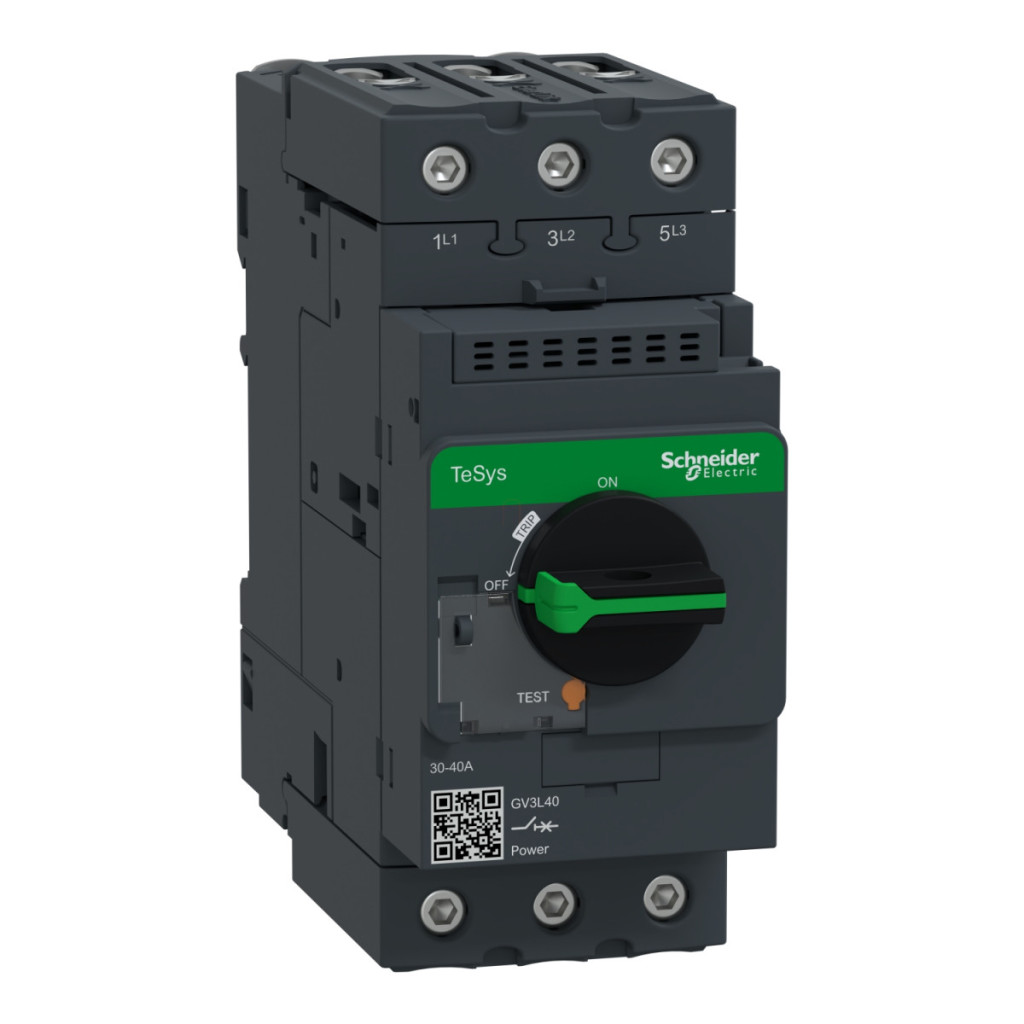

Întrerupătorul de protecție a motorului Schneider Electric TeSys Deca GV3L40 este un dispozitiv de protecție electrică de calitate profesională, conceput pentru medii industriale, care protejează eficient motoarele electrice împotriva suprasarcinii și scurtcircuitelor. Acest dispozitiv cu 3 poli și eliberare magnetică are un curent nominal de 40 A, fiind ideal pentru protejarea motoarelor de putere medie în diverse aplicații industriale. Comutatorul de protecție a motorului GV3L40 face parte din familia de produse TeSys Deca, care este una dintre cele mai fiabile produse de comutatoare industriale ale Schneider Electric. Dispozitivul are un design compact, măsurând doar 55 mm lățime, 132 mm înălțime și 136 mm adâncime, ceea ce îl face ușor de instalat în dulapuri de comutare și echipamente de distribuție. Mânerul rotativ îl face ușor de utilizat, în timp ce terminalele EverLink garantează o conexiune electrică excelentă chiar și în timpul funcționării pe termen lung. Cuplul de strângere al terminalelor cu șurub este de 5 N.m, ceea ce asigură o conexiune stabilă cu firele. În ceea ce privește performanța, GV3L40 oferă o protecție excelentă în diverse rețele electrice. Este alegerea ideală pentru protejarea motoarelor de 18,5 kW în rețelele de 400/415 V c.a., dar poate fi utilizat și pentru motoare de 22 kW în rețelele de 500 V c.a. și pentru motoare de până la 37 kW în rețelele de 690 V c.a. Capacitatea sa de rupere este remarcabilă: 100 kA la 230/240 V c.a., 50 kA la 400/415 V c.a. și 6 kA la 690 V c.a. Dispozitivul are un curent de declanșare magnetic de 560 A, care asigură o protecție adecvată în caz de scurtcircuit. Nivelul de protecție IP20 asigură o protecție de bază la atingere, în timp ce funcționează fiabil într-un interval larg de temperaturi de funcționare între -20 °C și +60 °C. Este remarcabil în ceea ce privește durabilitatea mecanică, oferind 50.000 de cicluri de funcționare, ceea ce garantează o durată lungă de viață în medii industriale. Dispozitivul de protecție a motorului GV3L40 poate fi montat în mod flexibil - poate fi fixat pe o șină DIN de 35 mm sau înșurubat pe un panou cu șuruburi M4. Dispozitivul poate fi instalat în poziție orizontală sau verticală. O cerință importantă de instalare este că trebuie lăsată o distanță de cel puțin 9 mm între două întrerupătoare de circuit, iar disiparea căldurii trebuie, de asemenea, luată în considerare atunci când se utilizează blocuri de contact auxiliare montate lateral. Dispozitivul este compatibil cu contactori Schneider Electric TeSys LC1D40A...D80A și relee LR3D313...380, ceea ce permite crearea de sisteme complete de protecție a motorului. Dispozitivul deține toate certificările internaționale necesare, inclusiv standardele EN/IEC 60947-2, EN/IEC 60947-4-1, precum și numeroase certificări marine, cum ar fi Lloyds, BV, ABS, DNV-GL.
Schneider Electric TeSys - GV3L40 - Protecție magnetică a motorului 40 A Date tehnice
Caracteristici generale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV3
Tipul produsului: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV3L
Aplicație: Protecția motorului
Tehnologia unității de declanșare: Magnetică
Caracteristici electrice
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, CA-3 conform IEC 60947-4-1
Frecvență rețea: 50/60 Hz conform IEC 60947-2
Puterea motorului: 18,5 kW la 400/415 V c.a. 50/60 Hz, 22 kW la 500 V c.a. 50/60 Hz, 37 kW la 690 V c.a. 50/60 Hz
Capacitate de rupere: 100 kA Icu la 230/240 V c.a. 50/60 Hz, 50 kA Icu la 400/415 V c.a. 50/60 Hz, 50 kA Icu la 440 V CA 50/60 Hz, 12 kA Icu la 500 V CA 50/60 Hz, 6 kA Icu la 690 V CA 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit: 100% 230/240 V c.a. 50/60 Hz, 100% 400/415 V c.a. 50/60 Hz, 100% 440 V c.a. 50/60 Hz, 50% 500 V c.a. 50/60 Hz, 50% 690 V c.a. 50/60 Hz
Tip de funcționare: Pârghie rotativă
Curent nominal: 40 A
Curent de declanșare magnetic: 560 A
Curent termic convențional în aer liber: 40 A conform IEC 60947-2
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-2
Adecvare pentru izolare: Da, conform IEC 60947-1
Pierdere de putere pe pol: 8 W
Caracteristici mecanice
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: 50.000 de cicluri la AC-3 415 V In
Mod de funcționare nominal: Neîntreruptibil conform IEC 60947-4-1
Cuplu de strângere: 5 N.m cu terminal cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clip, Panou: montare cu șuruburi (3 șuruburi M4)
Poziție de montare: Orizontală, verticală
Lățime: 55 mm
Înălțime: 132 mm
Adâncime: 136 mm
Greutate netă: 0,96 kg
Culoare: Gri închis
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-1:30.2 clauză, IEC/EN 60335-2-40:JJ anexă
Certificări ale produsului: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, ABS, DNV-GL, UKCA
Protecție IP: IP20 conform IEC 60529
Rezistență climatică: conform IACS E10
Temperatură ambiantă de depozitare: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatură ambiantă de funcționare: -20...60 °C
Robustețe mecanică: Impacturi: 15 Gn pentru până la 11 ms cu contactor deschis, Impacturi: 30 Gn pentru până la 11 ms cu contactor închis, Vibrații: 4 Gn, 5...300 Hz Altitudine de funcționare: 3000 m
