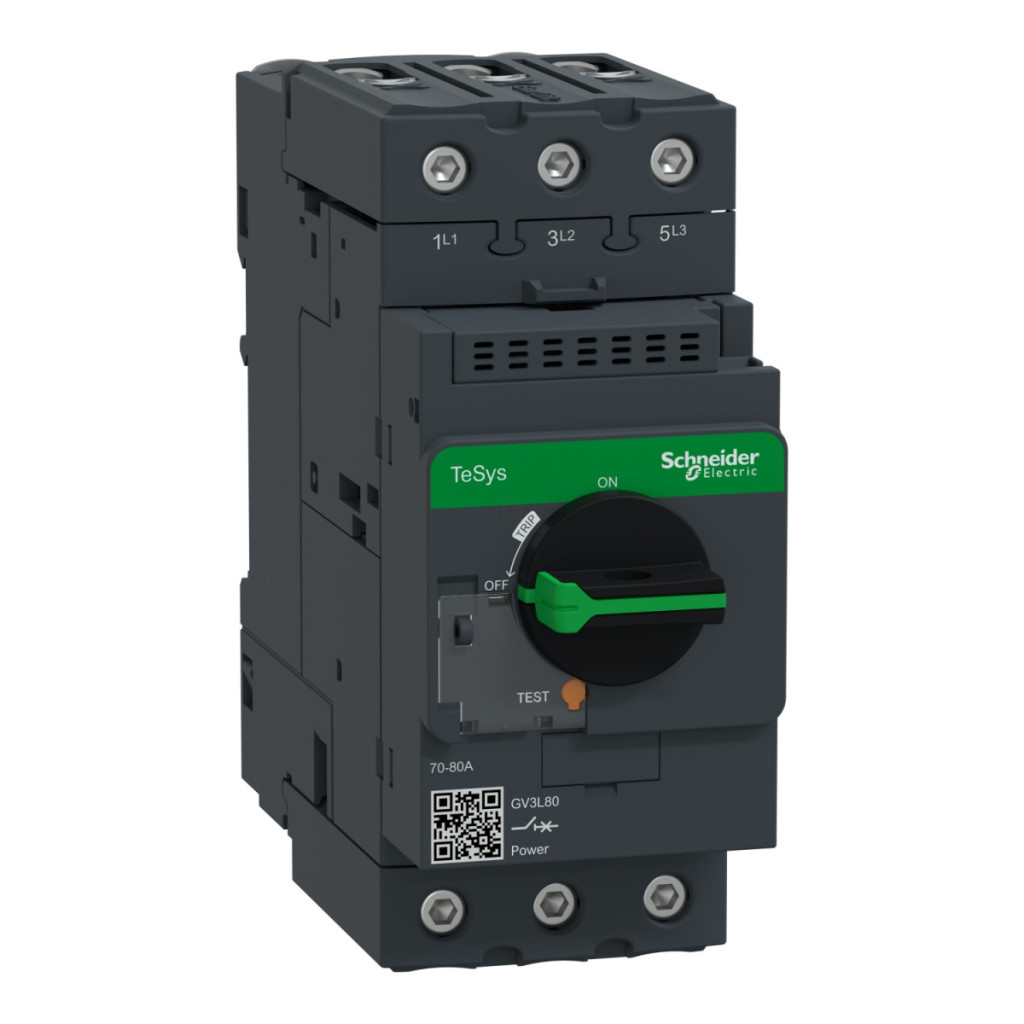

Comutatorul de protecție a motorului GV3L80 din gama TeSys Deca de la Schneider Electric este o soluție industrială profesională concepută în principal pentru protejarea motoarelor de putere mare. Acest comutator de protecție a motorului cu 3 poli și 80 A dispune de declanșare magnetică, care oferă o protecție eficientă în cazul unui scurtcircuit, în timp ce conectorii EverLink asigură conexiuni electrice fiabile. Comutatorul de protecție a motorului GV3L80 are o serie de caracteristici remarcabile care îl fac ideal pentru utilizarea în medii industriale. Datorită tehnologiei sale de declanșare magnetică, acesta funcționează cu un curent de declanșare magnetică de 1120 amperi, oferind o protecție eficientă împotriva scurtcircuitelor. În ceea ce privește puterea, este potrivit pentru protejarea motoarelor de până la 45 kW într-o rețea de 400/415 V c.a., a motoarelor de 45 kW la 500 V c.a. și a motoarelor de 55 kW într-o rețea de 690 V c.a. Dispozitivul are un curent maxim de vârf de 750 A, care oferă o rezervă suficientă chiar și în cazul supratensiunilor de pornire. Capacitatea sa de întrerupere a scurtcircuitelor este remarcabilă: 65 kA pe o rețea de 230/240 V c.a., 50 kA pe 400/415 V c.a. și 440 V c.a., 12 kA pe o rețea de 500 V c.a. și 6 kA la 690 V c.a. GV3L80 are o manetă rotativă pentru o manevrare ergonomică. Dispozitivul are dimensiuni compacte: 55 mm lățime, 132 mm înălțime și 136 mm adâncime, ceea ce permite instalarea în dulapuri de comutație, economisind spațiu. Poate fi montat pe o șină DIN simetrică de 35 mm prin fixarea în poziție sau înșurubat pe un panou folosind 3 șuruburi M4. Poate fi instalat atât în poziție orizontală, cât și verticală, deși, atunci când se instalează unul lângă altul, este important să se mențină o distanță de 9 mm între cele două întrerupătoare pentru a asigura o răcire adecvată. Dispozitivul poate fi instalat și folosind blocuri de contact accesorii montate lateral, iar instalarea unul lângă altul este posibilă până la 40 °C. Întrerupătorul de protecție a motorului TeSys GV3L80 are parametri tehnici de înaltă calitate. Tensiunea de funcționare este de 690 V c.a. 50/60 Hz, tensiunea de izolație este, de asemenea, de 690 V c.a. 50/60 Hz, în timp ce rezistența la tensiune de impuls este de 6 kV. Pierderea de putere termică polară a dispozitivului este de 8 W. Durata de viață mecanică este de 50.000 de cicluri, iar durata de viață electrică este de 20.000 de cicluri în modul AC-3 la 415 V. Cuplul de strângere este de 5 Nm pentru bornele cu șurub. Durata de viață electrică a dispozitivului este de 20.000 de cicluri în modul AC-3 la 415 V, asigurând o funcționare fiabilă pe termen lung în medii industriale. Întrerupătorul de protecție a motorului TeSys GV3L80 este conform cu numeroase standarde și certificări internaționale, inclusiv EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-1:Clauza 30.2 și IEC/EN 60335-2-40:Anexa JJ. Produsul a fost certificat de CCC, CSA, EAC, LROS, BV, ABS, DNV-GL și UKCA. Are protecție IP20 conform IEC 60529 și îndeplinește cerințele de rezistență climatică ale IACS E10. Intervalul său de temperatură de funcționare este între -20 °C și +60 °C, iar intervalul de temperatură de depozitare este între -40 °C și +80 °C. Dispozitivul are o rezistență la foc de 960 °C conform IEC 60695-2-11 și poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării.
Schneider Electric TeSys - GV3L80 - GV3L MOTOR CB MAGNETIC 80A EVERLINK date tehnice
Caracteristici produs
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV3
Tipul produsului: Întrerupător de protecție a motorului
Denumire scurtă: GV3L
Aplicație: Protecție motor
Tehnologie unitate de declanșare: Magnetică
Caracteristici tehnice de bază
Poli: 3P
Tip rețea: CA
Categorie de aplicație: Categoria A conform IEC 60947-2, CA-3 conform IEC 60947-4-1
Frecvență rețea: 50/60 Hz conform IEC 60947-2
Puterea motorului: 45 kW la 400/415 V c.a. 50/60 Hz (curent de vârf maxim 750 A), 45 kW la 500 V c.a. 50/60 Hz (curent de vârf maxim 750 A), 55 kW la 690 V c.a. 50/60 Hz (curent de vârf maxim 750 A)
Capacitate de rupere: 65 kA Icu la 230/240 V c.a. 50/60 Hz, 50 kA Icu la 400/415 V c.a. 50/60 Hz, 50 kA Icu la 440 V CA 50/60 Hz, 12 kA Icu la 500 V CA 50/60 Hz, 6 kA Icu la 690 V CA 50/60 Hz
Capacitate nominală de întrerupere la scurtcircuit [Ics]: 100% la 230/240 V c.a. 50/60 Hz, 60% la 400/415 V c.a. 50/60 Hz, 60% la 440 V c.a. 50/60 Hz, 50% la 500 V c.a. 50/60 Hz, 50% 690 V c.a. 50/60 Hz
Tip de control: Actuator rotativ
Curent nominal [In]: 80 A
Curent de declanșare magnetic: 1120 A
Curent termic convențional în aer liber [Ith]: 80 A conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolare [Ui]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-2
Adecvare pentru izolare:Da, conform IEC 60947-1. Pierdere de putere pe pol: 8 W. Proprietăți mecanice: Durată de viață mecanică: 50.000 de cicluri. Durată de viață electrică: 20.000 de cicluri în modul AC-3 la 415 V. Mod de funcționare nominal: Continuu.20.000 de cicluri în modul AC-3 la 415 V
Mod de funcționare nominal: Neîntrerupt conform IEC 60947-4-1
Cuplu de strângere: 5 N.m - cu conexiune cu terminal cu șurub
Metoda de montare: Șină DIN simetrică de 35 mm: cu fixare prin clip, Panou: montare cu șurub (cu 3 șuruburi M4)
Poziție de montare: Orizontală, verticală
Caracteristici fizice
Lățime: 55 mm
Înălțime: 132 mm
Adâncime: 136 mm
Culoare: Gri închis
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-1:Clauza 30.2, IEC/EN 60335-2-40:Anexa JJ
Certificări ale produsului: CCC, CSA, EAC, LROS (Lloyds register of shipping), BV, ABS, DNV-GL, UKCA
Grad de protecție IP: IP20 conform IEC 60529
Rezistență climatică: Conform IACS E10
Temperatura ambiantă în timpul depozitării: -40…80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatura ambiantă în timpul funcționării: -20…60 °C
Robustețe mecanică: Șoc: 5 Gn pentru până la 11 ms cu contactor deschis, Șoc: 30 Gn pentru până la 11 ms cu contactor închis, Vibrații: 4 Gn, 5...300 Hz
Altitudine de funcționare: 3000 m
