Întrerupătorul de circuit pentru motor Schneider Electric TeSys Deca seria GV3P18 este un întrerupător de circuit profesional pentru motoare, care oferă cel mai înalt nivel de protecție pentru aplicațiile cu motoare. Acest întrerupător de protecție termomagnetic reglabil pentru motoare, cu 3 poli, 12-18 A, este dotat cu conectori EverLink, care sporesc fiabilitatea conexiunii în medii industriale. Întrerupătorul de protecție pentru motoare GV3P18 este deosebit de potrivit pentru protejarea motoarelor cu diferite puteri nominale: 7,5 kW la 400/415 V c.a., 9 kW la 500 V c.a. și chiar motoare de până la 15 kW pe rețele de 690 V c.a. Seria TeSys GV3 are o capacitate de întrerupere remarcabilă - 100 kA Icu pe rețele de 230/240 V și 400/415 V c.a., 50 kA pe 440 V c.a., 12 kA pe 500 V c.a. și 6 kA pe rețele de 690 V c.a. Produsul oferă un raport Ics/Icu ridicat pe întreaga gamă de tensiuni de rețea, asigurând o fiabilitate operațională ridicată chiar și în cazul unui scurtcircuit. GV3P18 are o serie de funcții avansate de protecție, inclusiv detectarea defectelor de fază în conformitate cu IEC 60947-4-1 și un curent de declanșare magnetic de 252 A. Protecția termică poate fi reglată între 12 și 18 A, permițând adaptarea precisă la curentul nominal al motorului care trebuie protejat. Comutatorul de protecție a motorului poate fi acționat cu o manetă rotativă, permițând o utilizare intuitivă și o manipulare rapidă. GV3P18 este, de asemenea, potrivit pentru izolare în conformitate cu IEC 60947-1, sporind și mai mult flexibilitatea sa de utilizare. Curentul termic convențional răcit cu aer este de 18 A, în conformitate cu IEC 60947-2. Dispozitivul are o tensiune nominală de funcționare și de izolație de 690 V c.a. și o tensiune de impuls de 6 kV. Demarorul de motor GV3P18 are o durată de viață mecanică și electrică lungă - durata de viață estimată este de 50.000 de cicluri pentru ambii parametri. Proiectat pentru funcționare continuă, dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm sau înșurubat direct pe un panou cu 3 șuruburi M4. Dispozitivul poate rezista la șocuri de până la 15 Gn în poziție deschisă și 30 Gn în poziție închisă, precum și la vibrații cu o amplitudine de 4 Gn și o frecvență de 5-300 Hz. Comutatorul de protecție a motorului are un design compact, cu o lățime de 55 mm, o înălțime de 132 mm și o adâncime de 136 mm. Este disponibil în culoarea gri închis și are un grad de protecție IP20. Dispozitivul poate fi utilizat într-un interval de temperatură de la -20 °C la +60 °C și depozitat la temperaturi între -40 °C și +80 °C. Disipă 8 W de putere pe pol, deci trebuie asigurată o ventilație adecvată în timpul instalării.

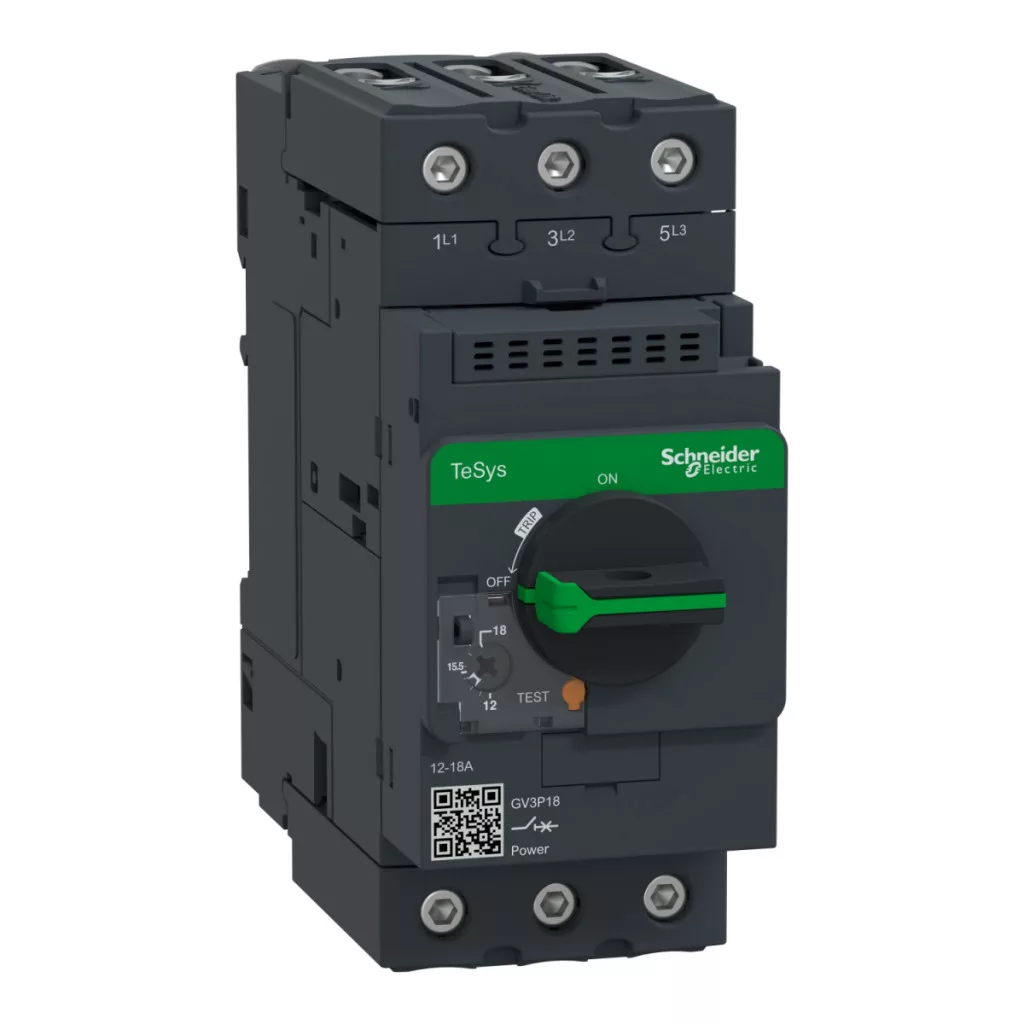

Schneider Electric TeSys - GV3P18 - Întrerupător de protecție a motorului 18 A Date tehnice
Caracteristici generale
Seria: TeSys Deca
Denumirea produsului: TeSys GV3
Tipul produsului: Întrerupător de circuit pentru motor
Denumire scurtă: GV3P
Aplicație: Protecție motor
Tehnologie unitate de declanșare: Termomagnetică
Caracteristici tehnice
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, CA-3 conform IEC 60947-4-1
Frecvență rețea: 50/60 Hz conform IEC 60947-2
Puterea motorului: 7,5 kW la 400/415 V c.a. 50/60 Hz, 9 kW la 500 V c.a. 50/60 Hz, 15 kW la 690 V c.a. 50/60 Hz
Parametri de protecție
Capacitate de rupere: 100 kA Icu la 230/240 V c.a. 50/60 Hz, 100 kA Icu la 400/415 V c.a. 50/60 Hz, 50 kA Icu la 440 V c.a. 50/60 Hz, 12 kA Icu la 500 V c.a. 50/60 Hz, 6 kA Icu la 690 V c.a. 50/60 Hz
Capacitate de rupere la scurtcircuit în funcționare: 100% 230/240 V c.a. 50/60 Hz, 100% 400/415 V c.a. 50/60 Hz, 100% 440 V c.a. 50/60 Hz, 50% 500 V c.a. 50/60 Hz, 50% 690 V c.a. 50/60 Hz
Tip de funcționare: Comutator rotativ
Curent nominal: 18 A
Interval de reglare a protecției termice: 12...18 A conform IEC 60947-2
Curent de declanșare magnetic: 252 A
Curent termic convențional în aer liber: 18 A conform IEC 60947-2
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Caracteristici fizice
Disipare de putere pe pol: 8 W
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: 50.000 de cicluri la AC-3 415 V In
Mod de funcționare nominal: Continuu conform IEC 60947-4-1
Cuplu de strângere: 5 N.m cu terminal cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm cu fixare prin clipsare sau panou cu fixare prin șurub (3 șuruburi M4)
Poziție de montare: Orizontală sau verticală
Lățime: 55 mm
Înălțime: 132 mm
Adâncime: 136 mm
Culoare: Gri închis
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Grad de protecție IK: Carcasă IK09
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă de depozitare: -40...80 °C Temperatura ambiantă de funcționare: -20...60 °C Robustețe mecanică: Impact: 15 Gn 11 ms în stare deschisă, Impact: 30 Gn 11 ms în stare închisă, Vibrații: 4 Gn, 5...300 Hz Altitudine de funcționare: 3000 m.300 Hz Altitudine de funcționare: 3000 m
