Întrerupătorul de protecție a motorului GV3P321, parte a gamei de produse Schneider Electric TeSys Deca, are un design compact și funcții de protecție remarcabile, oferind soluția perfectă pentru aplicații industriale de protecție a motoarelor. Acest dispozitiv cu 3 poli și tehnologie de declanșare termomagnetică este special conceput pentru a proteja motoarele care funcționează în intervalul 23-32 A, cu tehnologie de conectare EverLink pentru o conexiune electrică fiabilă. Comutatorul de protecție a motorului GV3P321 este universal aplicabil datorită compatibilității sale cu diferite puteri ale motorului: pentru motoare cu o putere nominală de 15 kW la 400/415 V c.a., pentru motoare cu o putere nominală de 18,5 kW la 500 V c.a. și chiar pentru motoare cu o putere nominală de până la 22 kW la o tensiune de sistem de 690 V c.a. Dispozitivul are o capacitate de întrerupere impresionantă, capabilă să întrerupă curenți de scurtcircuit de până la 100 kA în rețele de 230/240 V c.a. și 400/415 V c.a. Capacitatea de întrerupere este de 50 kA la 440 V, 12 kA la 500 V și 6 kA la 690 V, oferind o protecție fiabilă într-o varietate de medii industriale. Caracteristicile remarcabile de protecție ale întrerupătorului de protecție a motorului TeSys GV3P321 includ detectarea defectelor de fază în conformitate cu IEC 60947-4-1, care este o funcție deosebit de importantă pentru protecția motoarelor trifazate. Intervalul de protecție termică al dispozitivului este reglabil între 23 și 32 A, iar curentul de declanșare magnetic este de 448 A. Dispozitivul poate fi acționat cu un mâner rotativ și este, de asemenea, potrivit pentru deconectare în conformitate cu IEC 60947-1. Dispozitivul are o tensiune nominală de izolare de 690 V c.a. și o tensiune de rezistență de 6 kV, ceea ce asigură o protecție adecvată împotriva supratensiunilor. GV3P321 are o durabilitate mecanică și electrică remarcabilă, garantând 50.000 de cicluri în ambele privințe. Dispozitivul este adecvat pentru funcționare continuă în conformitate cu IEC 60947-4-1. Oferă opțiuni flexibile de montare: poate fi montat pe o șină DIN simetrică de 35 mm sau pe un panou folosind 3 șuruburi M4. Poate fi instalat orizontal sau vertical și are dimensiuni compacte: 55 mm lățime, 132 mm înălțime și 136 mm adâncime. Cuplul de strângere al terminalelor este de 5 Nm, iar designul terminalelor cu șurub asigură o fixare sigură. Produsul are o rezistență excelentă la mediul înconjurător, cu protecție mecanică IK09 și protecție la atingere IP20. Intervalul său de temperatură de funcționare este între -20 °C și +60 °C, iar temperatura de depozitare poate fi între -40 °C și +80 °C. Dispozitivul are numeroase certificări internaționale, inclusiv CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL și UKCA. Robustețea sa mecanică este remarcabilă: are o rezistență la impact de 15 Gn când este deschis și de 30 Gn când este închis, precum și o rezistență la vibrații de 4 Gn în intervalul de frecvență 5-300 Hz. Aceste proprietăți îl fac deosebit de important în mediile industriale, unde poate fi supus unor solicitări mecanice intense.

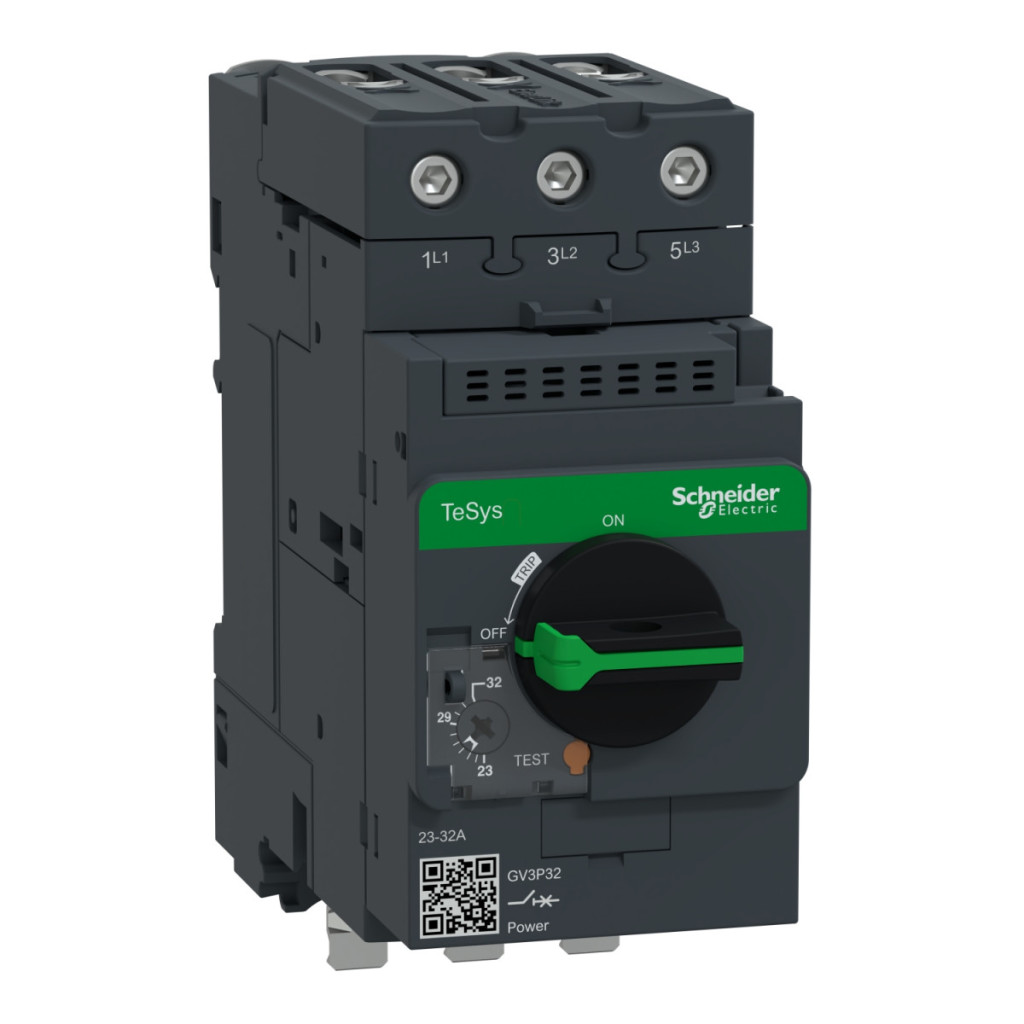

Schneider Electric TeSys - GV3P321 - Întrerupător de protecție a motorului 32 A, doar 1 buc. Bloc terminal Everlink, date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV3
Tip dispozitiv: Întrerupător de protecție a motorului
Denumire scurtă dispozitiv: GV3P
Aplicație: Protecția motorului
Tehnologie unitate de declanșare: Termomagnetică
Parametri tehnici
Descrierea polilor: 3P
Tipul rețelei: CA
Categoria de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1
Frecvența rețelei: 50/60 Hz conform IEC 60947-2
Puterea motorului: 15 kW la 400/415 V c.a. 50/60 Hz, 18,5 kW la 500 V c.a. 50/60 Hz, 22 kW la 690 V c.a. 50/60 Hz
Capacitate de rupere: 100 kA Icu la 230/240 V c.a. și 400/415 V c.a., 50 kA Icu la 440 V c.a., 12 kA Icu la 500 V c.a., 6 kA Icu la 690 V c.a.
Capacitate nominală de întrerupere la scurtcircuit: 100% 230/240 V și 400/415 V c.a., 100% 440 V c.a., 50% 500 V și 690 V CA
Tip de funcționare: Mâner rotativ
Curent nominal: 32 A
Interval de reglare a protecției termice: 23-32 A conform IEC 60947-2
Curent de declanșare magnetic: 448 A
Curent termic convențional în aer liber: 32 A conform IEC 60947-2
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-2
Sensibilitate la defect de fază: Da, conform IEC 60947-4-1
Adecvarea la deconectare: Da, conform IEC 60947-1
Disiparea puterii pe pol: 8 W Durată de viață mecanică: 50.000 de cicluri Durată de viață electrică: 50.000 de cicluri la AC-3, 415 V Ciclul nominal de funcționare: Continuu conform IEC 60947-4-1
Instalare și dimensiuni
Cuplu de strângere: 5 N.m - terminal cu șurub
Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clip, Panou: montabil cu șuruburi (cu 3 șuruburi M4)
Poziție de montare: orizontală sau verticală
Lățime: 55 mm
Înălțime: 132 mm
Adâncime: 136 mm
Culoare: Gri închis
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-1:Clauza 30.2, IEC/EN 60335-2-40:Anexa JJ
Certificări de produs: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
Grad de protecție IK: carcasă IK09
Grad de protecție IP: IP20 conform IEC 60529
Rezistență climatică: conformă cu specificațiile IACS E10
Temperatură ambiantă de depozitare: -40…80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatură ambiantă de funcționare: -20…60 °C
Robustețe mecanică: Rezistență la impact: 15 Gn pentru până la 11 ms în stare deschisă, 30 Gn pentru până la 11 ms în stare închisă, Rezistență la vibrații: 4 Gn, 5...300 Hz
Altitudine de funcționare: 3000 m
