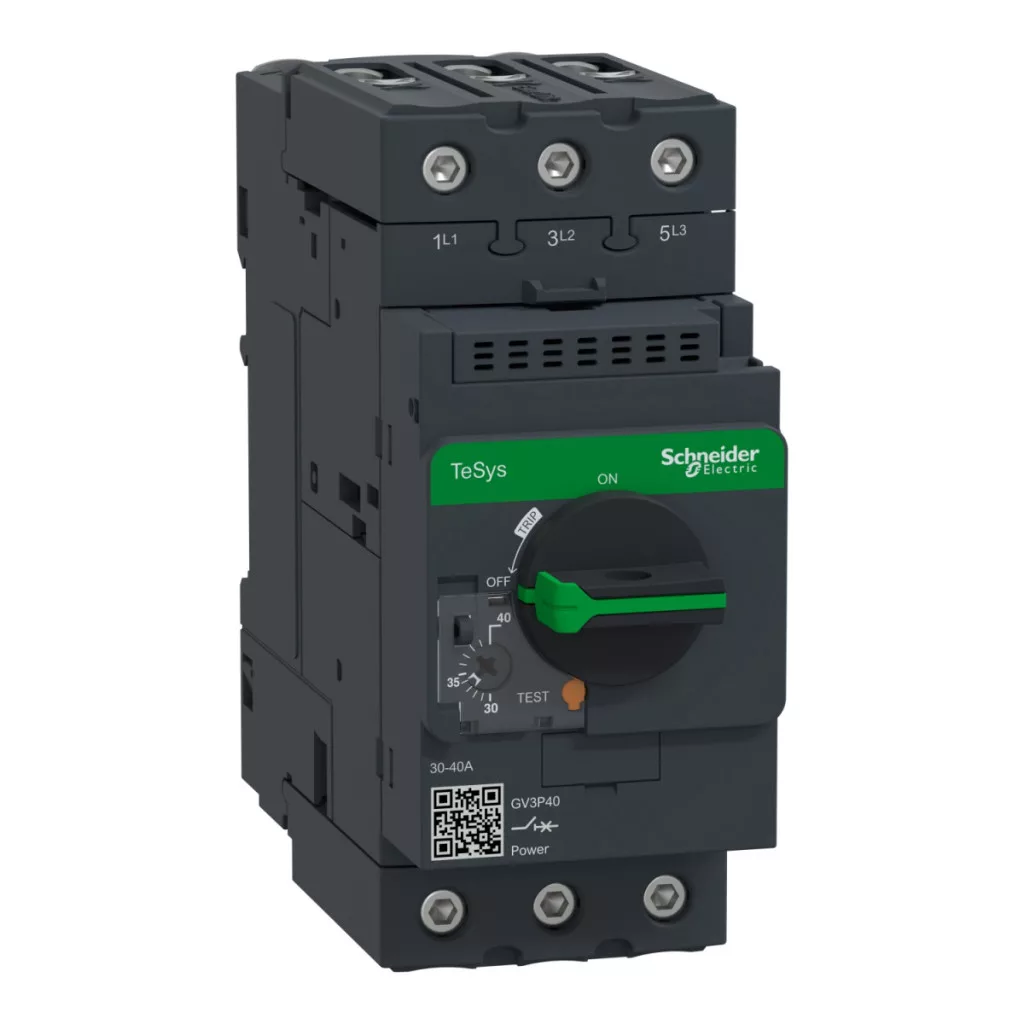

Schneider Electric TeSys - GV3P40 - Întrerupător de protecție a motorului 40 A

Număr de poli: 3

Protecție: IP20

Lățime: 65 mm

Lungime: 146 mm

Înălțime: 160 mm

Va ajunge la tine: 4-7 zile lucrătoare

Schneider Electric TeSys - GV3P40 - Întrerupător de protecție a motorului 40 A

Name: Schneider Electric TeSys - GV3P40 - Întrerupător de protecție a motorului 40 A
Brand: Schneider Electric Zrt.
SKU: 3389119405393
Price: 585.22 RON
Availability: InStock

585,22 RON

Va ajunge la tine: 4-7 zile lucrătoare

Din stoc extern, livrabil până la 4-7 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Comutator de protecție a motorului

Întrerupătorul de protecție a motorului Schneider Electric TeSys Deca GV3P40 oferă o soluție profesională pentru protejarea motoarelor cu un curent nominal de 30-40 A. Acest dispozitiv de protecție trifazic robust combină protecția împotriva suprasarcinii și a scurtcircuitelor într-o singură carcasă compactă, fiind alegerea ideală pentru protecția motoarelor în medii industriale. Întrerupătorul de protecție a motorului GV3P40 face parte din seria TeSys Deca 3, care are un design cu 3 poli (3P) și tehnologie de declanșare termomagnetică. Intervalul de protecție termică este reglabil între 30-40 A, permițând adaptarea precisă la curentul nominal al motorului care trebuie protejat. Curentul de declanșare magnetic este de 560 A, ceea ce asigură o protecție rapidă în cazul unui scurtcircuit. Dispozitivul are un curent termic convențional în aer liber (Ith) de 40 A, în conformitate cu IEC 60947-2. Tehnologia de conectare EverLink garantează o conexiune electrică durabilă și fiabilă în timpul cablării. GV3P40 are o capacitate remarcabilă de întrerupere a scurtcircuitelor: 100 kA Icu la 230/240 V c.a., 50 kA Icu la 400/415 V c.a., 50 kA Icu la 440 V c.a., 12 kA Icu la 500 V c.a. și 6 kA Icu la 690 V c.a. Capacitatea nominală de întrerupere a scurtcircuitelor [Ics] variază între 50% și 100%, în funcție de tensiunea nominală. Dispozitivul are o tensiune nominală de izolare (Ui) de 690 V c.a. și aceeași tensiune nominală de funcționare (Ue), precum și o rezistență la impulsuri de 6 kV. Detectarea încorporată a pierderii de fază oferă o protecție suplimentară pentru motor în cazul unei alimentări asimetrice. Întrerupătorul de protecție a motorului GV3P40 este recomandat în special pentru aplicații în care puterea motorului este de până la 18,5 kW la 400/415 V c.a., 22 kW la 500 V c.a. sau 37 kW la rețele de 690 V c.a. Dispozitivul poate fi acționat cu un mâner rotativ, care permite o manipulare sigură și ușoară. Este adecvat pentru izolare (conform IEC 60947-1), asigurând astfel un mediu sigur în timpul lucrărilor de întreținere. Proiectat pentru funcționare continuă, dispozitivul are o durată de viață mecanică de 50.000 de cicluri și o durată de viață electrică de 50.000 de cicluri în categoria AC-3 la 415 V. GV3P40 poate fi instalat în mai multe moduri: poate fi fixat pe o șină DIN simetrică de 35 mm, înșurubat pe un panou (cu 3 șuruburi M4) sau montat pe o placă AM1 PA pre-slotată. Dispozitivul are dimensiuni compacte (lățime: 55 mm, înălțime: 132 mm, adâncime: 136 mm) și poate fi montat orizontal sau vertical. Rezistența la impact IK09 și protecția IP20 a dispozitivului asigură o robustețe mecanică sporită. Poate funcționa într-o gamă largă de temperaturi ambientale: între -20 °C și +60 °C, iar temperatura de depozitare este cuprinsă între -40 °C și +80 °C. Dispozitivul poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării și poate rezista cerințelor speciale ale mediului maritim (conform cu IACS E10).

Schneider Electric TeSys - GV3P40 - Întrerupător de protecție a motorului 40 A Date tehnice

Date de bază

Familia de produse: TeSys Deca

Denumirea produsului: TeSys GV3

Tipul produsului sau al componentei: Întrerupător de protecție a motorului

Denumirea scurtă a dispozitivului: GV3P

Aplicație: Protecția motorului

Tehnologia unității de declanșare:Termomagnetică Caracteristici tehnice 3P

Tip rețea: CA

Categorie de utilizare: Categoria A conform IEC 60947-2, CA-3 conform IEC 60947-4-1

Frecvență rețea: 50/60 Hz conform IEC 60947-2

Puterea motorului kW: 18,5 kW la 400/415 V c.a. 50/60 Hz, 22 kW la 500 V c.a. 50/60 Hz, 37 kW la 690 V c.a. 50/60 Hz

Capacitate de rupere: 100 kA Icu la 230/240 V c.a. 50/60 Hz, 50 kA Icu la 400/415 V c.a. 50/60 Hz, 50 kA Icu la 440 V c.a. 50/60 Hz, 12 kA Icu la 500 V c.a. 50/60 Hz, 6 kA Icu la 690 V CA 50/60 Hz conform IEC 60947-2

Capacitate nominală de întrerupere la scurtcircuit: 100% 230/240 V c.a. 50/60 Hz, 100% 400/415 V c.a. 50/60 Hz, 100% 440 V c.a. 50/60 Hz, 50% 500 V c.a. 50/60 Hz, 50% 690 V CA 50/60 Hz conform IEC 60947-2

Tip de control: Mâner rotativ

Curent nominal: 40 A

Interval de reglare a protecției termice: 30...40 A conform IEC 60947-2

Curent de declanșare magnetic: 560 A

Curent termic convențional în aer liber: 40 A conform IEC 60947-2

Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2

Tensiune nominală de izolare: 690 V c.a. 50/60 Hz conform IEC 60947-2

Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-2

Sensibilitate la pierderea de fază: Da, conform IEC 60947-4-1

Adecvat pentru izolare:Da, conform IEC 60947-1

Caracteristici fizice

Disipare de putere pe pol: 8 W

Durată de viață mecanică: 50.000 de cicluri

Durată de viață electrică: 50.000 de cicluri la 415 V c.a.

Mod de funcționare nominal: Continuu conform IEC 60947-4-1

Cuplu de strângere: 5 N.m cu terminal cu șurub

Metodă de montare: Șină DIN simetrică de 35 mm: cu fixare prin clip, Panou: cu șurub (cu 3 șuruburi M4)

Poziție de montare: Orizontală, verticală

Lățime: 55 mm

Înălțime: 132 mm

Adâncime: 136 mm

Culoare: Gri închis

Caracteristici de mediu

Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1

Certificate: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA

Grad de protecție IK: carcasă IK09

Grad de protecție IP: IP20 conform IEC 60529

Temperatura ambiantă în timpul funcționării: -20...60 °C

Temperatura ambiantă în timpul depozitării: -40...80 °C

Rezistență la foc: 960 °C conform IEC 60695-2-11

Robustețe mecanică: Impacturi: 15 Gn pentru până la 11 ms cu contactor deschis, Impacturi: 30 Gn pentru până la 11 ms cu contactor închis, Vibrații: 4 Gn, 5...300 Hz

Altitudine de funcționare: 3000 m

Date

Număr de poli

3

Protecție

IP20

Lățime

65 mm

Lungime

146 mm

Înălțime

160 mm

EAN prezentat

3389119405393

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

35 rue Joseph Monier, 92500 Rueil Malmaison - Franța

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

983 g/bucată
