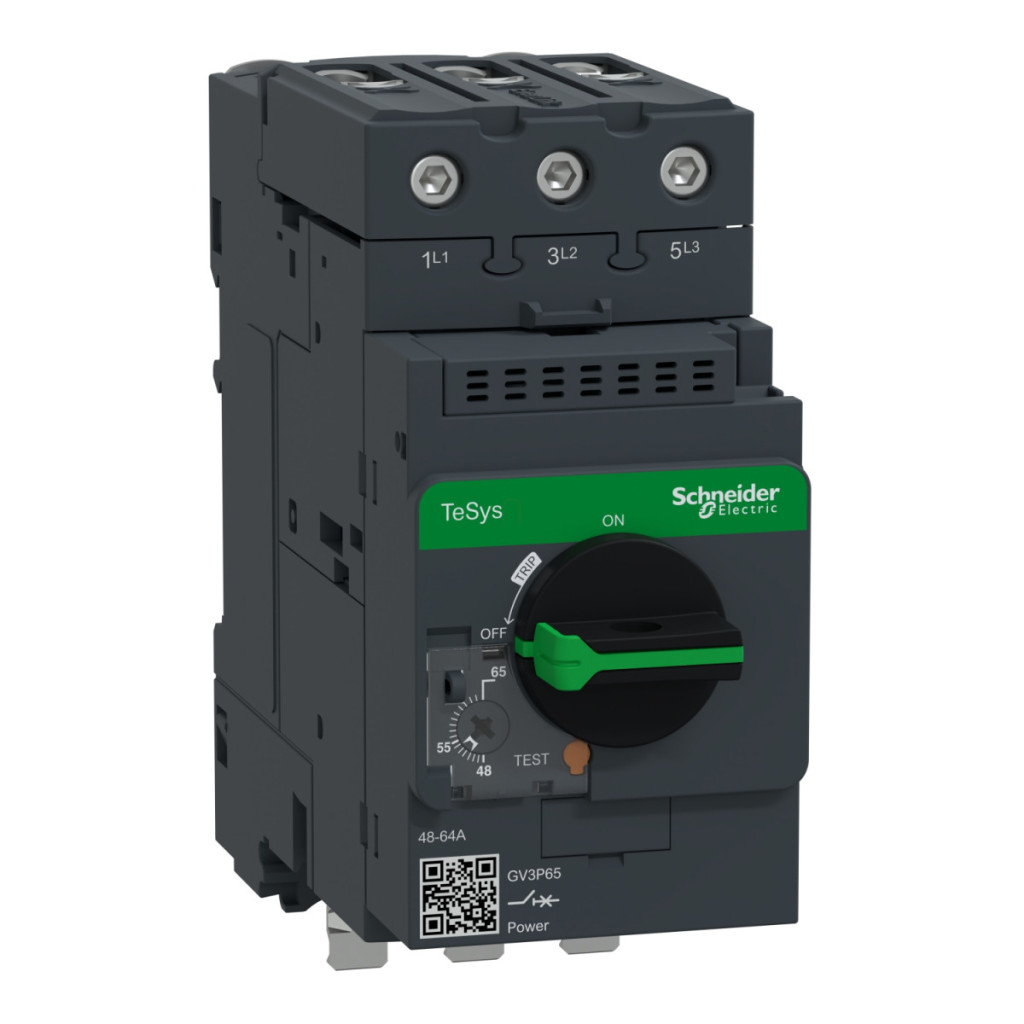

Întrerupătorul de protecție a motorului Schneider Electric TeSys Deca GV3P651 este o alegere extrem de fiabilă pentru protecția motoarelor în medii industriale. Acest întrerupător de protecție a motorului cu 3 poli are declanșare termică și magnetică reglabilă în intervalul 48-65 A, oferind protecție dublă pentru motoare în diverse situații de defectare. Datorită tehnologiei EverLink, conexiunile rămân sigure și durabile chiar și în medii cu vibrații, reducând semnificativ cerințele de întreținere. TeSys GV3P651 este un dispozitiv extrem de versatil, cu o tensiune nominală de funcționare de 690 V, ceea ce îl face potrivit pentru o gamă largă de aplicații industriale. În ceea ce privește puterea motorului, este potrivit pentru protejarea motoarelor cu o putere nominală de până la 30 kW (400/415 V c.a.), 45 kW (500 V c.a.) sau 55 kW (690 V c.a.). Comanda rotativă permite o operare ergonomică, în timp ce dimensiunile compacte ale dispozitivului (55 mm lățime, 132 mm înălțime, 136 mm adâncime) permit o instalare care economisește spațiu. Produsul are o capacitate de rupere remarcabilă, care poate ajunge la 100 kA la 230/240 V c.a., oferind în același timp 50 kA la 400/415 V c.a. și 6 kA la 690 V c.a. Acest lucru este extrem de important în medii în care pot apărea curenți de scurtcircuit potențial ridicați. GV3P651 este, de asemenea, echipat cu o funcție de protecție a fazei, care oferă o protecție adecvată în cazul unei sarcini asimetrice sau al unei defecțiuni de fază. Nivelul de izolație este de 690 V c.a. (Ui), în timp ce tensiunea de impuls rezistentă este de 6 kV (Uimp), ceea ce garantează un grad ridicat de siguranță electrică. Dispozitivul de protecție a motorului TeSys GV3P651 este extrem de flexibil de instalat: poate fi montat pe o șină DIN simetrică de 35 mm prin fixarea în poziție sau înșurubat pe un panou (cu 3 șuruburi M4). Sunt posibile atât poziții de montare orizontale, cât și verticale, ceea ce mărește și mai mult gama de aplicații. În plus față de protecția IP20, are și rezistență mecanică la impact IK09, ceea ce îl face rezistent la provocările mediilor industriale dure. Intervalul de temperatură de funcționare al dispozitivului este între -20 °C și +60 °C, ceea ce permite utilizarea acestuia în condiții de temperatură extremă. Robustețea sa mecanică semnificativă îi permite să reziste la impacturi de până la 15 Gn (când este deschis) și 30 Gn (când este închis), precum și la vibrații de 4 Gn în intervalul de frecvență 5-300 Hz, ceea ce îl face o alegere ideală pentru mediile industriale expuse la vibrații.
Schneider Electric TeSys - GV3P651 - Întrerupător de protecție a motorului 65 A, doar 1 buc. Date tehnice bloc terminal Everlink
Caracteristici principale
Familia de produse: TeSys Deca
Denumirea produsului: TeSys GV3
Tipul produsului sau al componentei: Întrerupător de protecție a motorului
Denumirea scurtă a dispozitivului: GV3P
Aplicație: Protecția motorului
Tehnologia unității de declanșare: Termomagnetică
Date suplimentare
Poli: 3P
Tip rețea: CA
Categorie de utilizare: Categoria A conform IEC 60947-2, CA-3 conform IEC 60947-4-1
Frecvență rețea: 50/60 Hz conform IEC 60947-2
Puterea motorului: 30 kW la 400/415 V c.a. 50/60 Hz, 45 kW la 500 V c.a. 50/60 Hz, 55 kW la 690 V c.a. 50/60 Hz
Performanță și protecție
Capacitate de rupere: 100 kA Icu la 230/240 V c.a. 50/60 Hz, 50 kA Icu la 400/415 V c.a. 50/60 Hz, 50 kA Icu la 440 V c.a. 50/60 Hz, 12 kA Icu la 500 V c.a. 50/60 Hz, 6 kA Icu la 690 V CA 50/60 Hz
Capacitate nominală de întrerupere în funcționare: 100% la 230/240 V CA 50/60 Hz, 100% la 400/415 V CA 50/60 Hz, 100% 440 V c.a. 50/60 Hz, 50% 500 V c.a. 50/60 Hz, 50% 690 V c.a. 50/60 Hz
Tip de comandă: Manetă rotativă
Curent nominal: 65 A
Interval de reglare a protecției termice: 48-65 A conform IEC 60947-2
Curent de declanșare magnetic: 910 A
Curent termic convențional în aer liber: 65 A conform IEC 60947-2
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolație: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-2
Sensibilitate protecție fază: Da, conform IEC 60947-4-1
Adecvare pentru izolare: Da, conform IEC 60947-1
Date tehnice
Disipare de putere pe pol: 8 W
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: 50.000 de cicluri la 415 V În sarcină pentru AC-3
Clasificare nominală de funcționare: Continuă conform IEC 60947-4-1
Cuplu de strângere: 5 N.m - cu terminal cu șurub
Metodă de montare: Fixare pe șină DIN simetrică de 35 mm, fixare cu șuruburi pe panou (3 șuruburi M4)
Poziție de montare: Orizontală, verticală
Lățime: 55 mm
Înălțime: 132 mm
Adâncime: 136 mm
Culoare: Gri închis
Parametri de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-1:30.2, IEC/EN 60335-2-40:JJ Anexă
Certificate: CCC, UL, CSA, EAC, ATEX, LROS, BV, ABS, DNV-GL, UKCA
Grad de protecție IK: carcasă IK09
Grad de protecție IP: IP20 conform IEC 60529
Rezistență climatică: Conform standardului IACS E10
Temperatura ambiantă în timpul depozitării: -40...80 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Temperatura ambiantă în timpul funcționării: -20...60 °C
Robustețe mecanică: Impact: 15 Gn timp de 11 ms în stare deschisă, Impact: 30 Gn timp de 11 ms în stare închisă, Vibrații: 4 Gn, 5...300 Hz
Altitudine de funcționare: 3000 m
