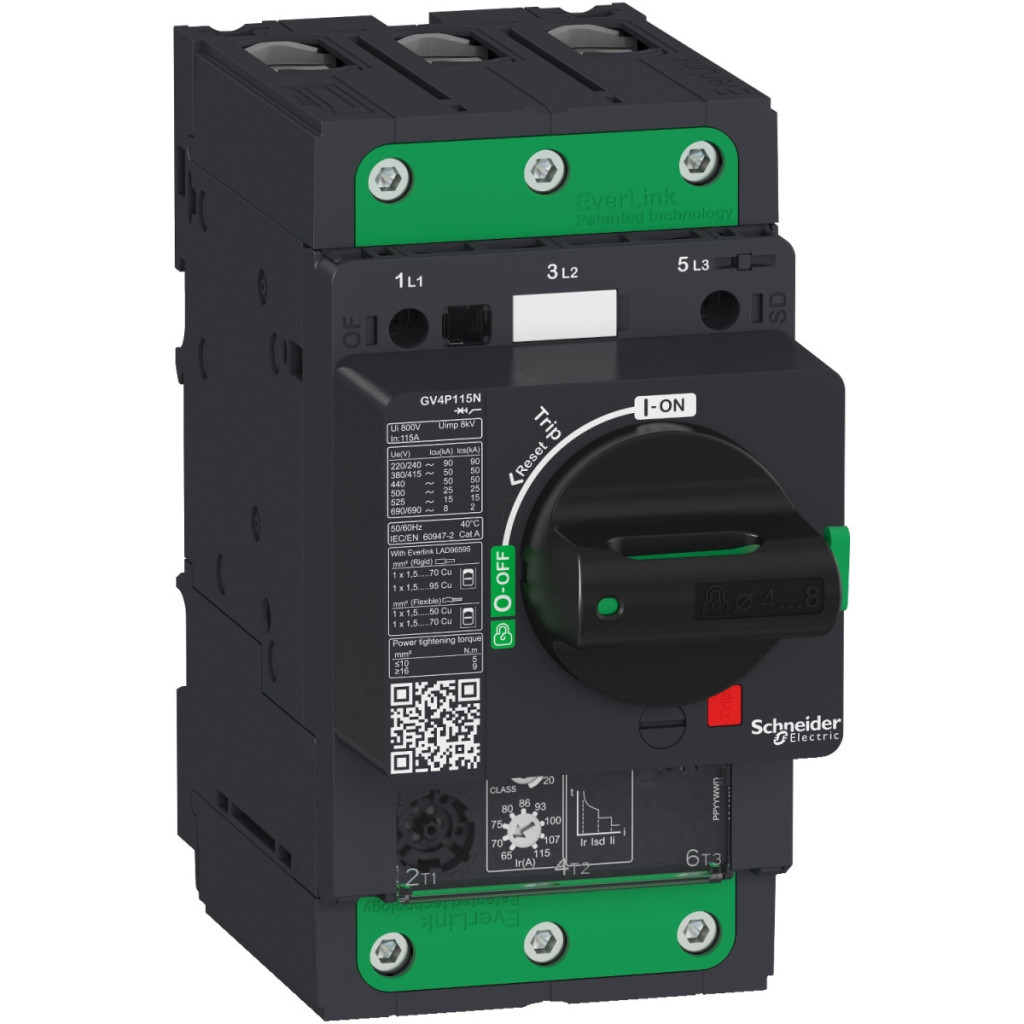

Schneider Electric TeSys GV4P02N este un întrerupător de protecție a motorului de înaltă calitate, care face parte din familia de produse TeSys Deca. Acest dispozitiv inovator dispune de mecanisme de protecție de ultimă generație și este echipat cu o unitate de declanșare termomagnetică care oferă protecție precisă și fiabilă pentru motoare. Comutatorul de protecție a motorului GV4P02N are un design cu 3 poli și un curent nominal de 2 A, ceea ce îl face deosebit de potrivit pentru protejarea motoarelor de putere redusă. Dispozitivul are o capacitate de întrerupere remarcabilă din punct de vedere profesional, ajungând la 50 kA într-o rețea de 380-415 V c.a. Această capacitate de rupere ridicată asigură protecția adecvată a sistemului chiar și în cazul celor mai neașteptate și mai mari supratensiuni. O caracteristică deosebit de valoroasă este capacitatea sa de rupere de 100 kA pe o rețea de 220-240 V c.a. și de 8 kA în intervalul de tensiune de 660-690 V c.a. Comutatorul are o gamă completă de tensiuni de funcționare de 690 V c.a., ceea ce îl face versatil pentru utilizarea într-o varietate de medii industriale. O caracteristică unică a TeSys GV4P02N este sistemul său de terminale cu șuruburi cu tehnologie EverLink, care oferă o stabilitate mecanică remarcabilă și un contact electric excelent. Conductoarele solide de la 1,5 la 70 mm² sau conductoarele flexibile de la 1,5 la 50 mm² pot fi conectate la terminalele superioare, în timp ce terminalele inferioare sunt potrivite pentru conductoare solide de la 2,5 la 95 mm² sau conductoare flexibile de la 2,5 la 70 mm². Această gamă largă de secțiuni transversale oferă opțiuni flexibile de instalare. Cuplul de strângere pentru conexiuni este de 9 Nm pentru cabluri de 16-95 mm² și de 5 Nm pentru cabluri de 1,5-10 mm², asigurând o conexiune stabilă și fiabilă. Dispozitivul se declanșează magnetic la un curent de 34 A, care este de 17 ori mai mare decât curentul nominal. Curbele de declanșare termică sunt de clasa 10 și clasa 20, oferind o protecție adecvată pentru diferite caracteristici de pornire a motorului. Dispozitivul este echipat cu o manetă rotativă de acționare, care indică în mod clar și ușor starea comutatorului și permite o acționare rapidă. Comutatorul poate fi utilizat pentru o varietate de puteri ale motorului, de exemplu de la 0,25 kW la 0,75 kW într-o rețea de 400-415 V c.a. sau chiar până la 1,5 kW la o tensiune de 660-690 V c.a. Această versatilitate permite unui singur tip de dispozitiv să funcționeze corect într-o varietate de aplicații. GV4P02N are o durabilitate mecanică și electrică remarcabilă, garantată pentru până la 40.000 de cicluri. Comutatorul are protecție IP40 și poate fi utilizat într-un interval larg de temperaturi (-25...70 °C). Dimensiunile sale sunt compacte (155 mm înălțime, 81 mm lățime, 165 mm adâncime), ceea ce facilitează instalarea cu economie de spațiu. Dispozitivul este foarte rezistent la vibrații și șocuri, fapt confirmat de testele efectuate în conformitate cu IEC 60068-2-6 și IEC 60068-2-27. Comutatorul TeSys GV4P02N respectă cele mai stricte standarde internaționale, precum IEC 60947-4-1 și IEC 60947-2, și deține numeroase certificări internaționale, inclusiv IEC, UL, CSA, CCC, EAC, ATEX și EU-RO MR.
Schneider Electric TeSys - GV4P02N - Protecție termomagnetică pentru motor GV4P 2A 50kA Date tehnice EverLink
Date generale
Familia de produse: TeSys GV4
Seria: TeSys Deca
Denumire scurtă dispozitiv: GV4P
Denumire produs: TeSys GV4
Tip produs sau componentă: Comutator de protecție motor
Aplicație dispozitiv:Protecție motor
Tehnologie unitate de declanșare: Termomagnetică, electronică
Caracteristici tehnice
Descriere poli: 3P
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1
Poziție de funcționare: Orice poziție
Puterea motorului:
0,25 kW la 400...415 V c.a. 50/60 Hz
0,37 kW la 400...415 V c.a. 50/60 Hz
0,55 kW la 400...415 V c.a. 50/60 Hz
0,75 kW la 400...415 V c.a. 50/60 Hz
0,37 kW la 500 V c.a. 50/60 Hz
0,55 kW la 500 V c.a. 50/60 Hz
0,75 kW la 500 V c.a. 50/60 Hz
1,1 kW la 500 V c.a. 50/60 Hz
0,55 kW la 660...690 V c.a. 50/60 Hz
0,75 kW la 660...690 V c.a. 50/60 Hz
1,1 kW 660...690 V c.a. 50/60 Hz
1,5 kW 660...690 V c.a. 50/60 Hz
Capacitate de întrerupere
100 kA Icu 220...240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 380...415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
15 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
65 kA 208Y/120 V c.a. 50/60 Hz conform UL 60947
65 kA 240 V c.a. 50/60 Hz conform UL 60947
35 kA 480Y/277 V c.a. 50/60 Hz conform UL 60947
8 kA Icu 660...690 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
18 kA 600Y/347 V CA 50/60 Hz conform UL 60947
Caracteristici electrice
Tip de control: Manetă rotativă de acționare
[In] curent nominal: 2 A
Curent magnetic de declanșare: 34 A
[Ue] tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
[Ui] tensiune nominală de izolație: 800 V c.a. 50/60 Hz conform IEC 60947-2
[Ith] curent termic convențional în aer liber: 115 A conform IEC 60947-4-1
[Uimp] tensiune nominală de impuls rezistentă: 8 kV conform IEC 60947-2
Pierdere de putere pe pol: 4,6 W
Caracteristici mecanice
Durată de viață mecanică: 40.000 de cicluri
Durată de viață electrică: 40.000 de cicluri la 440 V In/2 pentru AC-3, 40.000 de cicluri la 440 V In pentru AC-3
Viteză maximă de funcționare: 25 cicluri/h
Funcționare nominală: Continuă conform IEC 60947-4-1
Conexiuni - terminale
Terminale cu șurub EverLink BTR (partea superioară) 1 cablu(uri) 1,5...70 mm² - solid
Terminale cu șurub EverLink BTR (partea superioară) 1 cablu(e) 1,5...50 mm² - flexibil
Terminale cu șurub EverLink BTR (partea inferioară) 1 cablu(e) 2,5...95 mm² - solid
Terminale cu șurub EverLink BTR (partea inferioară) 1 cablu(uri) 2,5...70 mm² - flexibil
Cuplu de strângere
9 N.m 16...95 mm² cablu
5 N.m 1,5...10 mm² cablu
Robustețe mecanică
Vibrații: +/- 1 mm 2...13,2 Hz conform IEC 60068-2-6
Vibrații: 0,7 gn 13,2...100 Hz conform IEC 60068-2-6
Șocuri: 15 gn 11 ms conform IEC 60068-2-27
Sensibilitate la pierderea de fază
Da, conform IEC 60947-4-1
Caracteristici fizice
Înălțime: 155 mm
Lățime: 81 mm
Adâncime: 165 mm
Culoare: Gri (RAL 7016)
Adecvat pentru izolare: Da, conform IEC 60947-1
Caracteristici de mediu
Standarde: CSA C22.2 Nr. 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Certificări ale produsului: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Grad de protecție IK: IK07 conform IEC 62262
Grad de poluare: 3
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de depozitare: -50 până la 85 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Altitudine de funcționare: 5000 m
Temperatură ambiantă de funcționare: -25…70 °C
