Întrerupătorul de protecție a motorului Schneider Electric TeSys GV4 seria GV4P115B6 este o soluție profesională de protecție a motorului care combină funcțiile unui întrerupător de circuit și ale unui releu de suprasarcină într-un singur dispozitiv compact. Acest dispozitiv cu 3 poli și un curent nominal de 115 amperi este alegerea ideală pentru protejarea motoarelor de mare putere în medii industriale. Dispozitivul are o capacitate de întrerupere de 25 kA la 380-415 V c.a., oferind o protecție eficientă împotriva curenților de scurtcircuit. Modelul TeSys GV4P115B6 utilizează tehnologia de declanșare termomagnetică, care oferă o protecție precisă atât împotriva suprasarcinilor, cât și a scurtcircuitelor. Curentul de declanșare magnetic este de 1955 A, ceea ce reprezintă de 17 ori curentul nominal, oferind protecție imediată în cazul curenților de scurtcircuit grave. Întrerupătorul de protecție a motorului este deosebit de versatil, deoarece este potrivit pentru protejarea motoarelor cu o putere nominală de la 37 kW la 110 kW în diferite intervale de tensiune de funcționare (400-415 V, 500 V și 660-690 V). De asemenea, este flexibil în ceea ce privește instalarea, deoarece poate fi montat în orice poziție. TeSys GV4P115B6 are parametri tehnici remarcabili: tensiune de funcționare de 690 V c.a., tensiune de izolație de 800 V și rezistență la tensiune de impuls de 8 kV. Dispozitivul are protecție IP40 și poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C. Durata sa de viață mecanică este de 40.000 de cicluri, în timp ce durata de viață electrică în categoria AC-3 este de 10.000 de operații de comutare la jumătate din curentul nominal și 5.000 de operații de comutare la curent maxim. Frecvența maximă de funcționare este de 25 de operații de comutare pe oră, ceea ce este adecvat chiar și pentru medii industriale intensive. Datorită funcției de detectare a defectelor de fază, motorul este protejat chiar și în cazul unei alimentări asimetrice. Comutatorul de protecție a motorului este echipat cu un sistem de conectare cu șurub, care permite o conexiune sigură, cu suprafață mare. Cuplul de strângere al conectorilor este de 9 Nm pentru cabluri cu o secțiune transversală de 16-95 mm² și de 5 Nm pentru cabluri cu o secțiune transversală de 1,5-10 mm². Dispozitivul este acționat de un buton rotativ, care permite o manipulare ergonomică. TeSys GV4P115B6 este potrivit și pentru izolare, ceea ce sporește flexibilitatea instalării. În ceea ce privește dimensiunile, dispozitivul are o înălțime de 155 mm, o lățime de 81 mm și o adâncime de 165 mm, fiind compact pentru dispozitivele din această categorie de performanță. GV4P115B6 are o gamă largă de certificări (IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR), ceea ce îl face acceptat la nivel global și utilizabil într-o varietate de aplicații industriale.

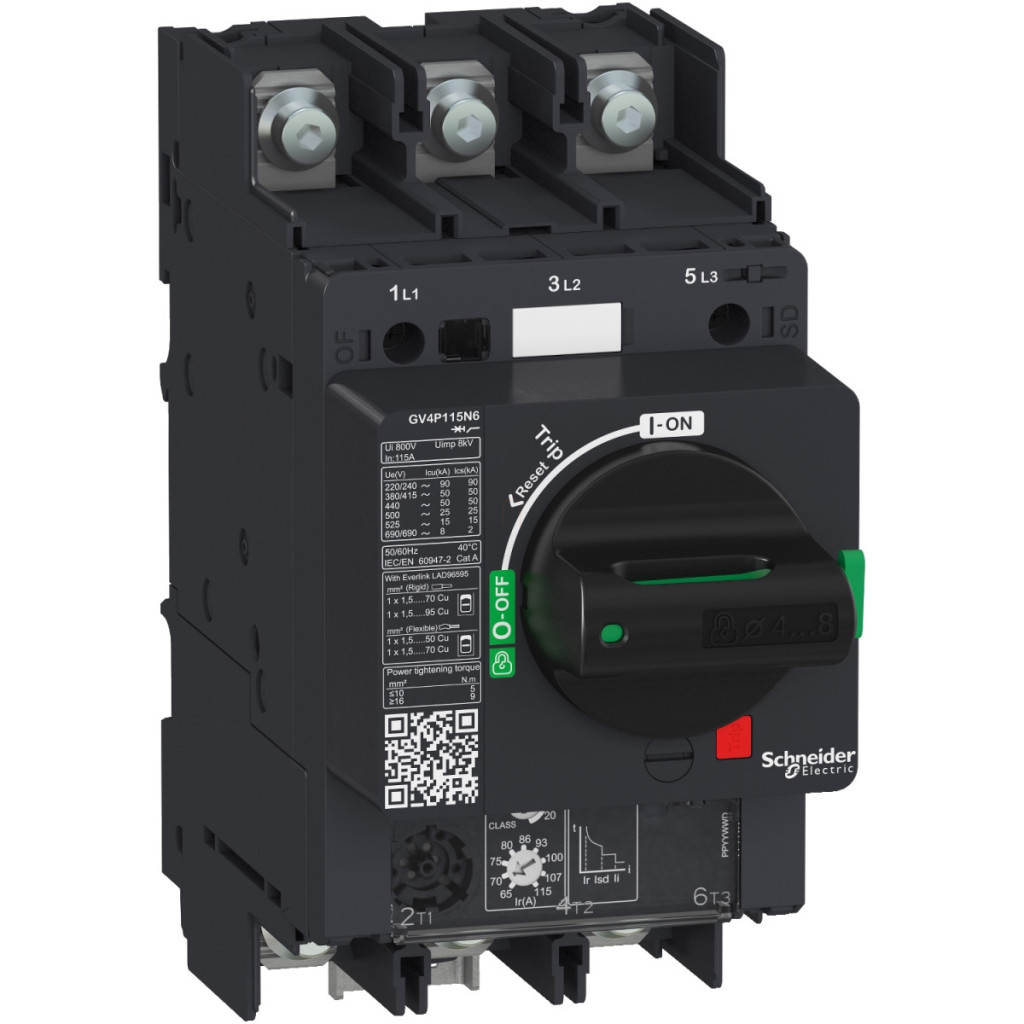

Schneider Electric TeSys - GV4P115B6 - Protecție termomagnetică pentru motor GV4P 115 A 25 kA cu înșurubare - date tehnice
Caracteristici principale
Categorie de produse: TeSys GV4
Familie de produse: TeSys Deca
Denumire scurtă dispozitiv: GV4P
Denumire produs: TeSys GV4
Tip dispozitiv: Întrerupător de protecție motor
Aplicație: Protecție motor
Tehnologie unitate de declanșare: Electronică, termomagnetică Date tehnice Poli: 3P Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1 Poziție de funcționare: Orice poziție Putere motor: 37 kW - 110 kW (400-690 V c.a., diferite niveluri de tensiune) Orice poziție Puterea motorului: 37 kW - 110 kW (400-690 V c.a., la diferite niveluri de tensiune) Capacitate de întrerupere: 25 kA Icu 380...415 V CA 50/60 Hz (IEC 60947-2) Tip de comandă: Manetă rotativă Curent nominal: 115 A Curent de declanșare magnetică: 1955 A Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tensiune nominală de izolație: 800 V c.a. 50/60 Hz
Curent termic convențional în aer liber: 115 A
Tensiune nominală de impuls rezistentă: 8 kV
Pierdere de putere pe pol: 4,6 W
Caracteristici mecanice
Durată de viață mecanică: 40.000 de cicluri
Durată de viață electrică: 10.000 de cicluri la jumătate de sarcină, 5.000 de cicluri la sarcină maximă
Frecvență maximă de funcționare: 25 de cicluri/oră
Mod de funcționare nominal: Continuu
Distanța de conectare: 27 mm fără distanțiere, 35 mm cu distanțiere
Conectare: Cable cu inel
Cuplu de strângere: 9 N·m (16-95 mm²), 5 N·m (1,5-10 mm²)
Robustețe mecanică: Rezistent la vibrații, rezistent la șocuri
Sensibilitate la pierderea de fază: Da Dimensiuni (L x l x H): 155 mm x 81 mm x 165 mm Culoare: Gri (RAL 7016) Adecvare izolație: Da
Caracteristici de mediu
Standarde: CSA C22.2 Nr. 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Certificări: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Nivel de protecție IK: IK07
Grad de poluare: 3
Protecție IP: IP40
Temperatură de depozitare: -50...85 °C
Temperatură de funcționare: -25...70 °C
Rezistență la foc: 960 °C
Altitudine de funcționare: 5000 m
