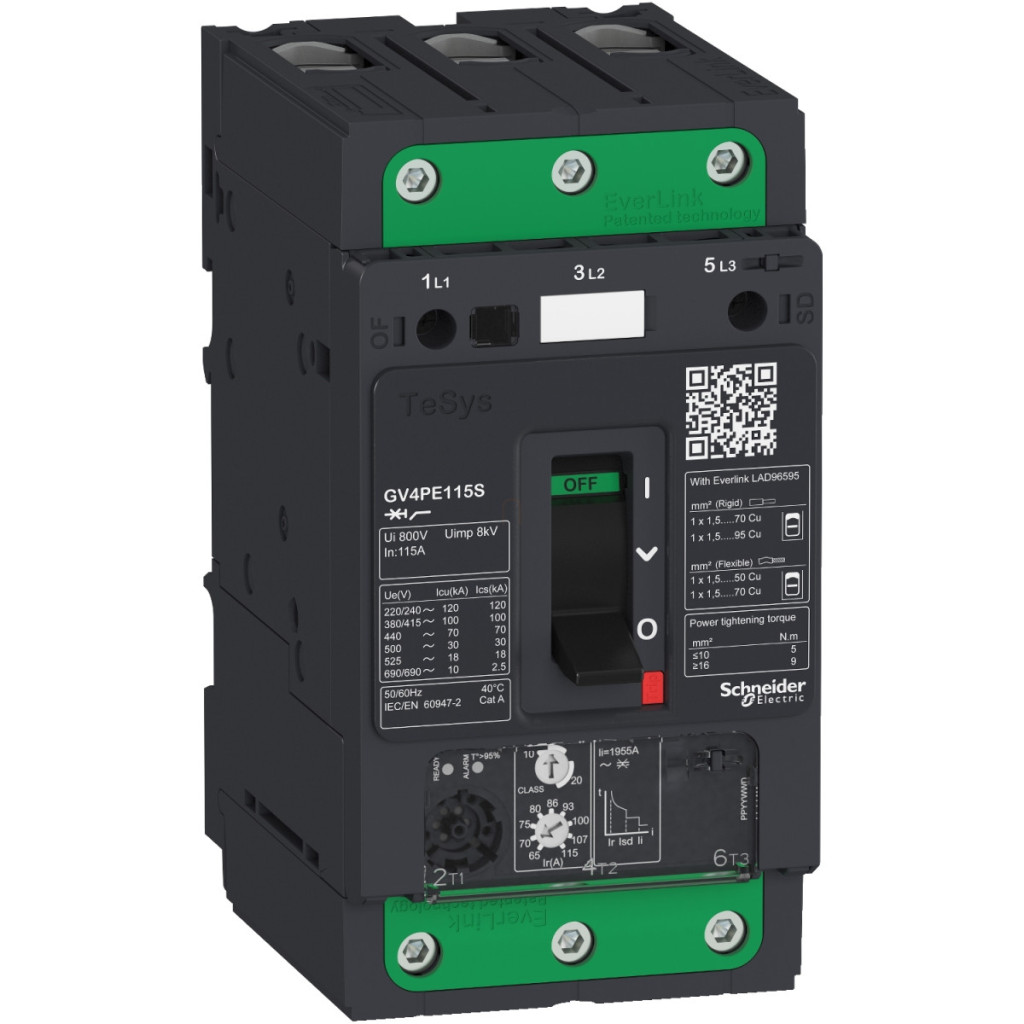

Întrerupătorul de protecție a motorului Schneider Electric TeSys GV4PE03N face parte din familia de produse TeSys GV4, care oferă o protecție excelentă pentru motoare. Acest întrerupător compact, dar puternic, pentru protecția motoarelor combină funcțiile unui întrerupător și ale unei protecții împotriva suprasarcinii într-un singur dispozitiv, simplificând semnificativ proiectarea și întreținerea sistemelor electrice. GV4PE03N este un dispozitiv de protecție a motorului cu 3 poli, cu un curent nominal de 3,5 A și o unitate de declanșare termomagnetică. Dispozitivul are o capacitate impresionantă de întrerupere de 50 kA la 380-415 V c.a. la 50/60 Hz, ceea ce înseamnă o fiabilitate excepțională chiar și în rețelele cu putere mare de scurtcircuit. Versatilitatea sa în aplicațiile de protecție a motoarelor este îmbunătățită și mai mult de capacitatea sa de a proteja puteri ale motoarelor cuprinse între 0,55 kW și 2,2 kW la diferite tensiuni de rețea (400-415 V, 500 V, 660-690 V). Tehnologia inovatoare a conectorului EverLink asigură o conexiune electrică durabilă și fiabilă, reducând la minimum cerințele de întreținere. Disjunctorul TeSys GV4PE03N are o serie de caracteristici avantajoase care îl fac ideal pentru utilizarea în medii industriale. Curentul de declanșare magnetic este de 59 A, ceea ce reprezintă de 17 ori curentul nominal, oferind o protecție eficientă împotriva scurtcircuitelor. Protecția la suprasarcină poate funcționa cu o curbă caracteristică de clasa 10 sau clasa 20, ceea ce o face potrivită pentru protejarea motoarelor cu caracteristici de pornire diferite. Datorită funcției de detectare a pierderii de fază, motorul este protejat și împotriva deteriorării cauzate de alimentarea asimetrică cu energie electrică. Nivelul de protecție IP40 și gama largă de temperaturi de funcționare între -25 °C și +70 °C asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Durabilitatea mecanică și electrică este de 40.000 de cicluri, ceea ce garantează o durată lungă de viață. Parametrii tehnici ai disjunctorului GV4PE03N sunt remarcabili: tensiune de izolație de 800 V c.a., tensiune de impuls de 8 kV, disipare de putere de 4,6 W pe pol. Dimensiunile sale compacte (înălțime 155 mm, lățime 81 mm, adâncime 116 mm) facilitează instalarea chiar și în spații înguste. Este controlat de un comutator basculant și are, de asemenea, o funcție de deconectare în conformitate cu IEC 60947-1. Întrerupătorul poate fi instalat în orice poziție și suportă montarea pe panou cu șuruburi M4. Intervalul larg de temperatură de funcționare al dispozitivului (-25...70 °C) și altitudinea mare de funcționare (5000 m) sporesc și mai mult posibilitățile sale de aplicare. Întrerupătorul de protecție a motorului TeSys GV4PE03N este certificat conform standardelor IEC, UL, CSA, CCC, EAC, ATEX și EU-RO MR, fiind astfel adecvat pentru utilizare într-o varietate de medii de reglementare din întreaga lume.
Schneider Electric TeSys - GV4PE03N - Protecție termomagnetică pentru motor GV4PE 3,5 A 50 kA Date tehnice EverLink
Caracteristici principale
Familia de produse: TeSys GV4
Seria: TeSys Deca
Denumire scurtă a dispozitivului: GV4PE
Denumirea produsului: TeSys GV4
Tipul produsului sau al componentei: Întrerupător de protecție a motorului
Aplicație: Protecția motorului
Tehnologia unității de declanșare: Electronică, termomagnetică
Informații suplimentare
Descrierea polilor: 3P
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1
Poziție de funcționare: Orice poziție
Puterea motorului: 0,55 kW la 400...415 V c.a. 50/60 Hz, 0,75 kW la 400...415 V c.a. 50/60 Hz, 0,75 kW la 500 V c.a. 50/60 Hz, 1,1 kW la 500 V c.a. 50/60 Hz, 1,1 kW la 660...690 V c.a. 50/60 Hz, 1,5 kW la 660...690 V c.a. 50/60 Hz, 1,5 kW la 500 V c.a. 50/60 Hz, 2,2 kW la 660...690 V c.a. 50/60 Hz, 1,1 kW la 400...415 V c.a. 50/60 Hz, 1,5 kW la 400...415 V c.a. 50/60 Hz
Capacitate de rupere: 100 kA Icu 220...240 V c.a. 50/60 Hz conform IEC 60947-2, 50 kA Icu 380...415 V c.a. 50/60 Hz conform IEC 60947-2, 50 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2, 15 kA Icu la 525 V CA 50/60 Hz conform IEC 60947-2, 65 kA la 208Y/120 V CA 50/60 Hz conform UL 60947, 65 kA 240 V CA 50/60 Hz conform UL 60947, 35 kA 480Y/277 V CA 50/60 Hz conform UL 60947, 8 kA Icu 660...690 V c.a. 50/60 Hz conform IEC 60947-2, 25 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2, 18 kA 600Y/347 V CA 50/60 Hz conform UL 60947
Tip de control: Comutator basculant
Curent nominal: 3,5 A
Curent de declanșare magnetic: 59 A
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz conform IEC 60947-2
Curent termic convențional în aer liber: 115 A conform IEC 60947-4-1
Tensiune nominală de rezistență la impulsuri: 8 kV conform IEC 60947-2
Performanță și date mecanice
Disipare de putere pe pol: 4,6 W
Rezistență mecanică: 40.000 de cicluri
Rezistență electrică: 40.000 de cicluri la 440 V In/2 pentru AC-3, 40.000 de cicluri la 440 V In pentru AC-3
Frecvență maximă de funcționare: 25 cicluri/oră
Mod de funcționare nominal: Continuu conform IEC 60947-4-1
Conexiuni și dimensiuni
Conexiuni - terminale: Terminal cu șurub EverLink BTR (partea superioară) 1 cablu(e) 1,5...70 mm² - solid, terminal cu șurub EverLink BTR (partea superioară) 1 cablu(e) 1,5...50 mm² - flexibil, terminal cu șurub EverLink BTR (partea inferioară) 1 cablu(e) 2,5...95 mm² - solid, terminal cu șurub EverLink BTR (partea inferioară) 1 cablu(uri) 2,5...70 mm² - flexibil
Cuplu de strângere: 9 N.m pentru cabluri 16...95 mm², 5 N.m pentru cablu 1,5...10 mm²
Robustețe mecanică: Vibrații: +/- 1 mm 2...13,2 Hz conform IEC 60068-2-6, Vibrații: 0,7 gn 13,2...100 Hz conform IEC 60068-2-6, Impacturi: 15 gn 11 ms conform IEC 60068-2-27
Sensibilitate la pierderea de fază: Da, conform IEC 60947-4-1
Înălțime: 155 mm
Lățime: 81 mm
Adâncime: 116 mm
Culoare: Gri (RAL 7016)
Deconectabilitate:Da, conform IEC 60947-1
Caracteristici de mediu
Standarde: CSA C22.2 Nr. 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Certificări ale produsului: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Clasificare IK: IK07 conform IEC 62262
Grad de poluare: 3
Clasificare protecție IP: IP40 conform IEC 60529
Interval temperatură de depozitare: -50...85 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Altitudine de funcționare: 5000 m
Temperatură ambiantă de funcționare: -25...70 °C
