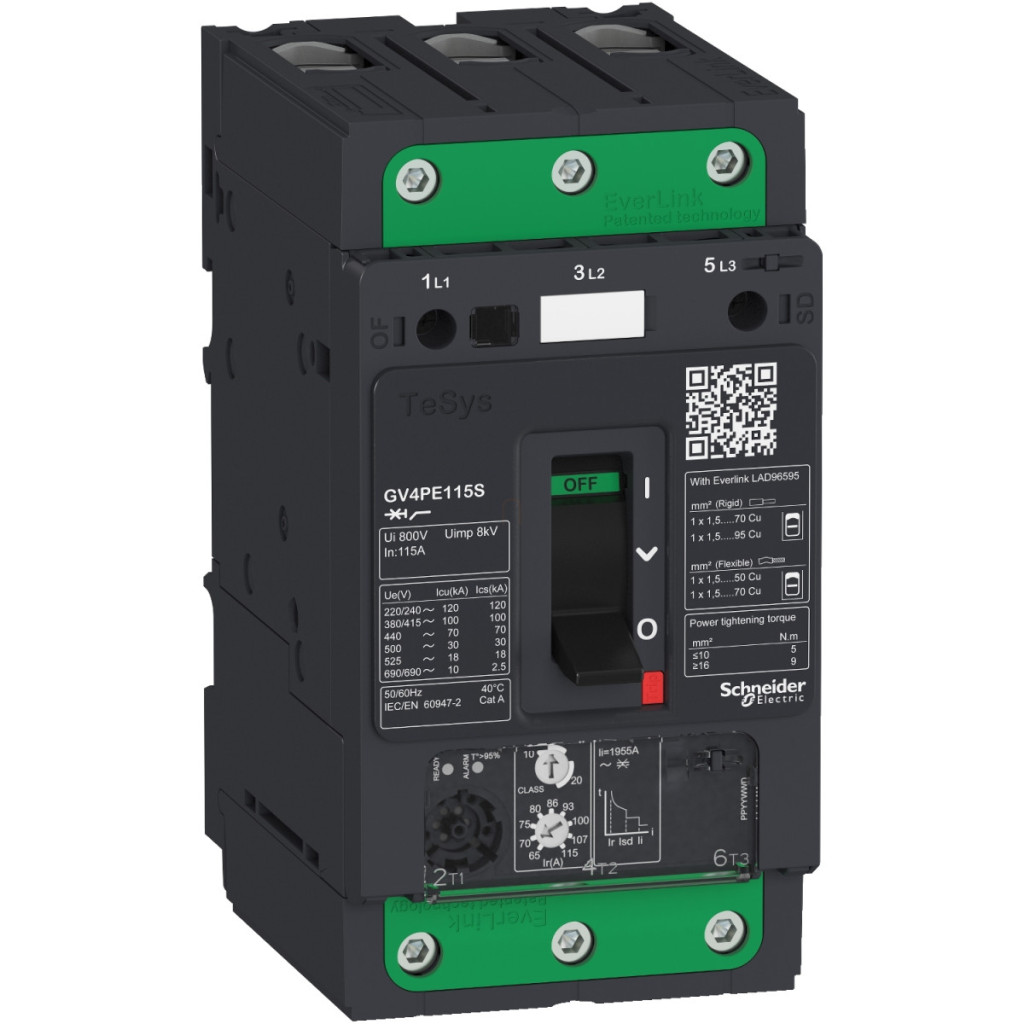

Dispozitivul de protecție a motorului Schneider Electric TeSys GV4PE07N este un întrerupător de protecție a motorului cu 3 poli de înaltă calitate, care combină funcțiile de întrerupător de circuit și releu de suprasarcină într-un singur dispozitiv compact. Acest produs TeSys GV4 face parte din seria TeSys Deca, care oferă caracteristici tehnice speciale și fiabilitate remarcabilă pentru aplicații industriale. Întrerupătorul de protecție a motorului GV4PE07N are un curent nominal de 7 A, fiind ideal pentru protejarea motoarelor cu puteri cuprinse între 1,5 kW și 7,5 kW, în funcție de tensiunea de alimentare. Întrerupătorul are o capacitate de întrerupere a scurtcircuitelor de 50 kA pe o rețea de 380-415 V c.a., ceea ce oferă un nivel extrem de ridicat de protecție chiar și în cazul unor curenți de scurtcircuit grave. Întrerupătorul este echipat cu un declanșator electronic-termomagnetic, care oferă o protecție precisă atât în cazul suprasarcinii, cât și al scurtcircuitului. Curentul de declanșare magnetic este de 119 A, ceea ce reprezintă de 17 ori curentul nominal, în timp ce declanșatorul termic asigură o protecție precisă a motorului. TeSys GV4PE07N este, de asemenea, sensibil la pierderea de fază, oferind protecție suplimentară pentru motoarele trifazate în cazul unei alimentări asimetrice. O caracteristică specială a dispozitivului este tehnologia inovatoare de conectare EverLink, care asigură o conexiune electrică durabilă și fiabilă cu o soluție brevetată de control al fluajului. Terminalele cu șurub EverLink BTR permit conectarea conductoarelor solide cu o secțiune transversală de până la 95 mm² și a conductoarelor flexibile cu o secțiune transversală de până la 70 mm². Este necesar un cuplu de strângere de 5 Nm pentru cablurile cu o secțiune transversală de 1,5-10 mm² și de 9 Nm pentru cablurile cu o secțiune transversală de 16-95 mm². Comutatorul de protecție a motorului este ușor de utilizat cu un comutator basculant, dar poate fi completat și cu un comutator rotativ, dacă este necesar. Dispozitivul are dimensiuni compacte: 155 mm înălțime, 81 mm lățime și 116 mm adâncime, cu o greutate netă de numai 1,45 kg. Comutatorul de protecție a motorului este de culoare gri (RAL 7016). Întrerupătorul TeSys GV4PE07N are protecție IP40 și rezistență la impact IK07, oferind o protecție adecvată chiar și în medii industriale. Domeniul larg de temperatură de funcționare (-25 °C până la +70 °C) permite utilizarea acestuia în condiții de mediu extreme, până la o altitudine de 5000 de metri deasupra nivelului mării. Întrerupătorul este conform cu cele mai stricte standarde internaționale și are certificări IEC, UL, CSA, CCC, EAC, ATEX și EU-RO MR, fiind astfel adecvat pentru utilizare la nivel mondial. Durata sa de viață mecanică și electrică este de 40.000 de cicluri de comutare, asigurând o durabilitate excepțională chiar și în condiții de utilizare intensivă. Produsul este, de asemenea, adecvat pentru izolare, este conform cu standardul IEC 60947-1 și are o tensiune de izolare de 800 V CA 50/60 Hz. Rezistența sa la tensiune de impuls este de 8 kV conform IEC 60947-2.
Schneider Electric TeSys - GV4PE07N - Protecție termomagnetică pentru motor GV4PE 7A 50kA Date tehnice EverLink
Caracteristici generale
Familia de produse: TeSys GV4
Seria: TeSys Deca
Denumire scurtă dispozitiv: GV4PE
Denumire produs: TeSys GV4
Tipul produsului sau al componentei: Întrerupător de protecție a motorului
Aplicația dispozitivului: Protecția motorului
Tehnologia unității de declanșare: Electronică, termomagnetică
Caracteristici suplimentare
Descrierea polilor: 3P
Categorie de utilizare: Categoria A, conformă cu IEC 60947-2
AC-3, conformă cu IEC 60947-4-1
Poziție de funcționare: Orice poziție
Putere motor kW:
400...415 V c.a. 50/60 Hz: 1,5 kW, 2,2 kW, 2,5 kW, 3 kW
500 V c.a. 50/60 Hz: 2,2 kW, 2,5 kW, 3 kW, 4 kW
660...690 V CA 50/60 Hz: 3 kW, 4 kW, 5,5 kW, 7,5 kW
Capacitate de întrerupere la scurtcircuit:
100 kA Icu 220...240 V c.a. 50/60 Hz, IEC 60947-2 50 kA Icu 380...415 V c.a. 50/60 Hz, IEC 60947-2 50 kA Icu 440 V c.a. 50/60 Hz, IEC 60947-2
25 kA Icu 500 V c.a. 50/60 Hz, IEC 60947-2
15 kA Icu 525 V c.a. 50/60 Hz, IEC 60947-2
8 kA Icu 660...690 V CA 50/60 Hz, IEC 60947-2
65 kA 208Y/120 V CA 50/60 Hz, UL 60947
65 kA 240 V CA 50/60 Hz, UL 60947
35 kA 480Y/277 V CA 50/60 Hz, UL 60947
18 kA 600Y/347 V CA 50/60 Hz, UL 60947
Tip de comandă: Comutator basculant
Curent nominal: 7 A
Curent de declanșare magnetic: 119 A
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, IEC 60947-2
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz, IEC 60947-2
Curent termic convențional în aer liber: 115 A, IEC 60947-4-1
Tensiune nominală de impuls rezistentă: 8 kV, IEC 60947-2
Putere disipată pe pol: 4,6 W
Caracteristici mecanice și electrice
Durată de viață mecanică: 40.000 de cicluri
Durată de viață electrică: 40.000 de cicluri AC-3 440 V In/2
40.000 de cicluri AC-3 440 V In
Frecvență maximă de funcționare: 25 cicluri/oră
Ciclu de funcționare nominal: Continuu, IEC 60947-4-1 Conexiuni Tip conexiune: Terminale cu șurub EverLink BTR (partea superioară) 1 cablu 1,5...70 mm² - solid
Terminale cu șurub EverLink BTR (partea superioară) 1 cablu 1,5...50 mm² - flexibil
Terminale cu șurub EverLink BTR (partea inferioară) 1 cablu 2,5...95 mm² - solid
Terminale cu șurub EverLink BTR (partea inferioară) 1 cablu 2,5...70 mm² - flexibil
Cuplu de strângere: 9 N.m cablu 16...95 mm²
5 N.m cablu 1,5...10 mm²
Robustețe mecanică
Rezistență la vibrații: +/- 1 mm 2...13,2 Hz, IEC 60068-2-6
0,7 gn 13,2...100 Hz, IEC 60068-2-6
Rezistență la impact: 15 gn 11 ms, IEC 60068-2-27
Sensibilitate la pierderea de fază: Da, IEC 60947-4-1
Dimensiuni și greutate
Înălțime: 155 mm
Lățime: 81 mm
Adâncime: 116 mm
Greutate netă: 1,45 kg
Culoare: Gri (RAL 7016)
Adecvare pentru izolație
Da, IEC 60947-1
Caracteristici de mediu
Standarde: CSA C22.2 Nr. 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Certificări produs: IEC, UL, CSA, CCC, EAC, ATEX, EU-RO MR
Rezistență climatică: IACS E10
Grad de protecție IK: IK07, IEC 62262
Grad de poluare: 3
Clasă de protecție IP: IP40, IEC 60529
Temperatura ambiantă în timpul depozitării: -50…85 °C
Rezistență la foc: 960 °C, IEC 60695-2-11 Altitudine de funcționare: 5000 m Temperatură ambiantă în timpul funcționării: -25…70 °C
