Comutatorul de protecție a motorului Schneider Electric TeSys GV4 seria GV4PE25S oferă o soluție profesională pentru funcționarea în siguranță și protecția motoarelor în medii industriale. Acest dispozitiv trifazat (3P) cu un curent nominal de 25 amperi oferă o protecție eficientă împotriva suprasarcinii și scurtcircuitului, combinând tehnologiile de declanșare termică și magnetică. GV4PE25S are o capacitate de întrerupere remarcabilă de 100 kA în rețelele de 380-415 V c.a., 120 kA în rețelele de 220-240 V c.a. și 10 kA în rețelele de 660-690 V c.a. Curentul de declanșare magnetic este de 425 A, ceea ce reprezintă de 17 ori curentul nominal, oferind o protecție eficientă împotriva curenților de scurtcircuit bruște. Declanșarea termică este controlată electronic, oferind o protecție precisă pentru motor în caz de suprasarcină. Dispozitivul are caracteristici de protecție de clasa 10 și clasa 20, ceea ce permite utilizarea acestuia cu motoare cu caracteristici de pornire diferite. Intervalul de reglare Isd poate varia între 5-13× Ir, ceea ce îl face potrivit pentru o gamă largă de aplicații. Întrerupătorul de protecție a motorului TeSys GV4PE25S este potrivit în special pentru motoare cu o putere nominală de 5,5 kW până la 18,5 kW la diferite tensiuni de funcționare. Este recomandat pentru protejarea motoarelor cu puteri cuprinse între 5,5 kW și 11 kW la 400-415 V c.a., între 7,5 kW și 15 kW la 500 V c.a. și între 7,5 kW și 18,5 kW la 660-690 V c.a. Dispozitivul are un curent termic nominal convențional în aer liber (Ith) de 115 A, în conformitate cu IEC 60947-4-1. Tensiunea nominală de izolație (Ui) este de 800 V c.a., iar tensiunea de funcționare (Ue) poate fi de maximum 690 V c.a. Tensiunea de impuls (Uimp) este de 8 kV, ceea ce asigură o protecție adecvată chiar și în cazul supratensiunii. Dispozitivul are, de asemenea, un detector de pierdere de fază în conformitate cu IEC 60947-4-1, care sporește și mai mult eficacitatea protecției motorului în cazul alimentării asimetrice. Un avantaj special al TeSys GV4PE25S este tehnologia de conectare brevetată EverLink, care oferă o soluție de compensare a fluajului, garantând astfel o conexiune fiabilă pe termen lung. Terminalele cu șurub EverLink BTR oferă opțiuni de conectare pentru cabluri solide de 1,5-70 mm² și cabluri flexibile de 1,5-50 mm² în partea superioară și cabluri solide de 2,5-95 mm² și cabluri flexibile de 2,5-70 mm² în partea inferioară. Dispozitivul este ușor de utilizat cu un comutator basculant, dar poate fi convertit și la funcționarea cu comutator rotativ cu accesoriul comutator rotativ cu montare directă GV4ADN01 sau GV4ADN02. Carcasa dispozitivului este de culoare gri (RAL 7016) și are dimensiunile de 155 mm înălțime, 81 mm lățime și 116 mm adâncime. Durabilitatea sa mecanică este de 40.000 de cicluri de comutare, iar durata de viață electrică în categoria AC-3 la un curent nominal de 440 V este de 20.000 de cicluri, iar la jumătate de sarcină (In/2) de 40.000 de cicluri. Dispozitivul este adecvat pentru funcționare continuă (funcționare nominală) în conformitate cu IEC 60947-4-1, cu o frecvență maximă de funcționare de 25 de cicluri/oră.

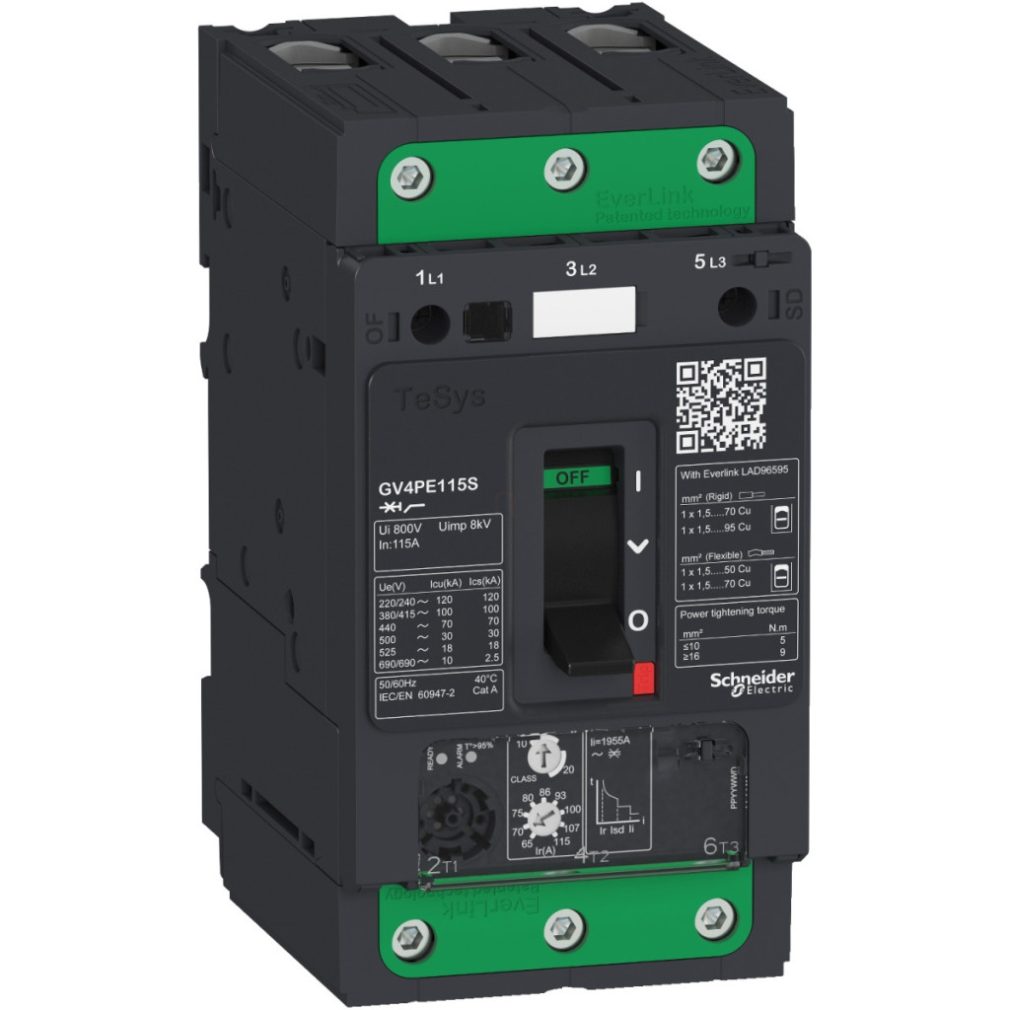

Schneider Electric TeSys - GV4PE25S - Protecție termomagnetică pentru motor GV4PE 25A 100kA Date tehnice EverLink
Caracteristici principale
Seria de produse: TeSys GV4
Familia de produse: TeSys Deca
Denumire scurtă a produsului: GV4PE
Tipul produsului: Întrerupător de protecție a motorului
Aplicație: Protecția motorului
Tehnologia unității de declanșare: Electronică, termomagnetică
Caracteristici de bază
Poli: 3P
Categorie de utilizare: Categoria A conform IEC 60947-2, AC-3 conform IEC 60947-4-1
Poziție de montare: Orice poziție
Curent nominal: 25 A
Curent de declanșare magnetic: 425 A
Curent termic convențional în aer liber: 115 A conform IEC 60947-4-1
Puterea motorului
5,5 kW - 400...415 V c.a. 50/60 Hz
7,5 kW - 400...415 V c.a. 50/60 Hz
9 kW - 400...415 V c.a. 50/60 Hz
11 kW - 400...415 V c.a. 50/60 Hz
7,5 kW - 500 V c.a. 50/60 Hz
9 kW - 500 V c.a. 50/60 Hz
11 kW - 500 V c.a. 50/60 Hz
15 kW - 500 V c.a. 50/60 Hz
7,5 kW - 660...690 V c.a. 50/60 Hz
9 kW - 660...690 V c.a. 50/60 Hz
11 kW - 660...690 V c.a. 50/60 Hz
15 kW - 660...690 V c.a. 50/60 Hz
18,5 kW - 660...690 V c.a. 50/60 Hz
Capacitate de întrerupere
120 kA Icu - 220...240 V c.a. 50/60 Hz (IEC 60947-2) 100 kA Icu - 380...415 V c.a. 50/60 Hz (IEC 60947-2) 70 kA Icu - 440 V c.a. 50/60 Hz (IEC 60947-2) 30 kA Icu - 500 V CA 50/60 Hz (IEC 60947-2) 18 kA Icu - 525 V CA 50/60 Hz (IEC 60947-2) 10 kA Icu - 660...690 V c.a. 50/60 Hz (IEC 60947-2) 100 kA - 208Y/120 V c.a. 50/60 Hz (UL 60947) 100 kA - 240 V c.a. 50/60 Hz (UL 60947) 65 kA - 480Y/277 V c.a. 50/60 Hz (UL 60947)
25 kA - 600Y/347 V c.a. 50/60 Hz (UL 60947)
Parametri electrici
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz (IEC 60947-2)
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz (IEC 60947-2)
Tensiune nominală de impuls [Uimp]: 8 kV (IEC 60947-2)
Pierdere de putere pe pol: 4,6 W
Detectarea pierderii de fază: Da (IEC 60947-4-1)
Conexiuni
Tip conector: Terminale cu șurub EverLink BTR
Conexiune superioară: 1 cablu 1,5...70 mm² - solid, 1 cablu 1,5...50 mm² - flexibil
Conexiune inferioară: 1 cablu 2,5...95 mm² - solid, 1 cablu 2,5...70 mm² - flexibil
Cuplu de strângere: 9 N.m cablu 16...95 mm², 5 N.m cablu 1,5...10 mm²
Durata de viață și caracteristici mecanice
Durata de viață mecanică: 40.000 de cicluri
Durata de viață electrică: 40.000 de cicluri la AC-3, 440 V, In/2, 20.000 de cicluri la AC-3, 440 V, In
Frecvență maximă de comutare: 25 cicluri/oră
Ciclu de funcționare: Continuu (IEC 60947-4-1)
Robustețe mecanică: Vibrații: +/- 1 mm 2...13,2 Hz (IEC 60068-2-6), Vibrații: 0,7 gn 13,2...100 Hz (IEC 60068-2-6), Șoc: 15 gn 11 ms (IEC 60068-2-27)
Dimensiuni și caracteristici fizice
Înălțime: 155 mm
Lățime: 81 mm
Adâncime: 116 mm
Culoare: Gri (RAL 7016)
Adecvat pentru izolare: Da (IEC 60947-1)
Caracteristici de mediu
Standarde: CSA C22.2 Nr. 60947-4-1, UL 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-2
Protecție IP: IP40 (IEC 60529)
Rezistență la impact IK: IK07 (IEC 62262)
Grad de contaminare: 3
Temperatură de funcționare: -25...70 °C
Temperatură de depozitare: -50...85 °C
Altitudine de funcționare: 5000 m
