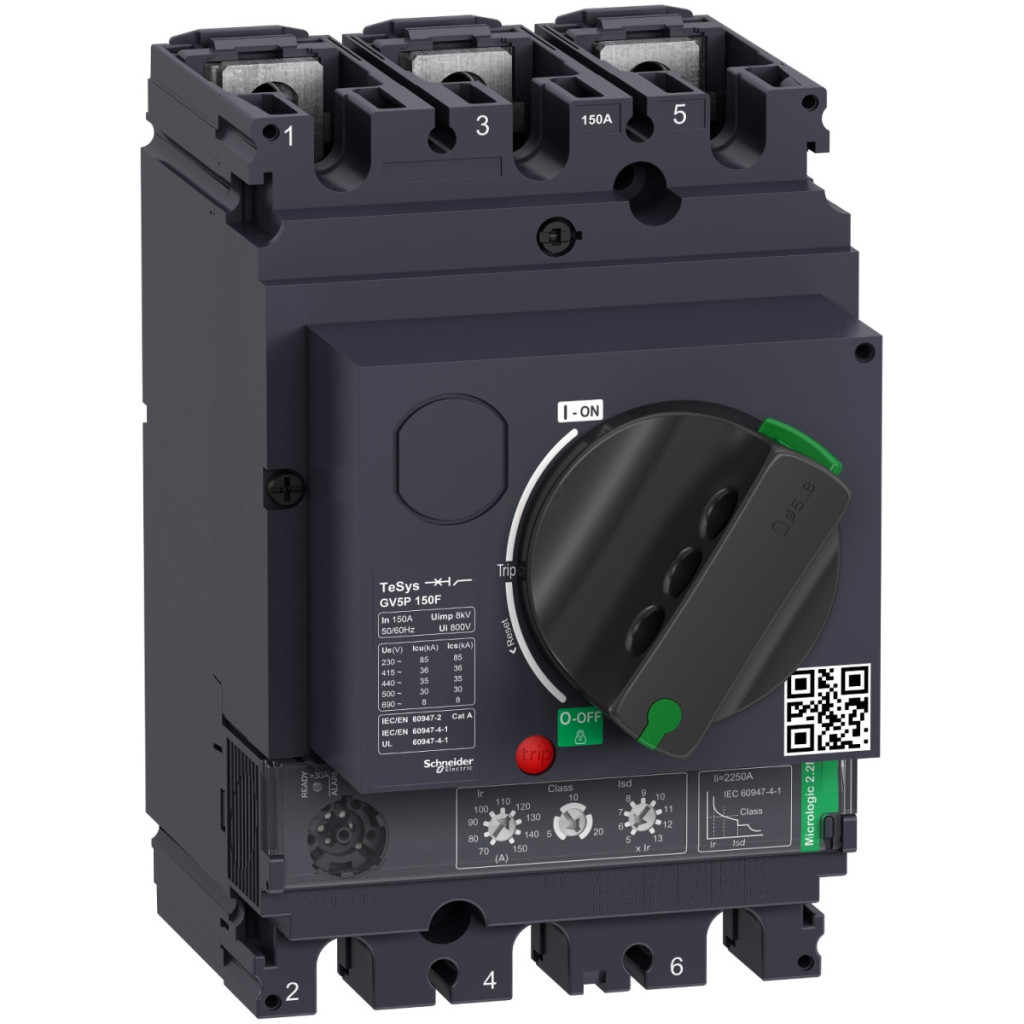

Disjunctorul Schneider Electric TeSys GV5 & GV6 - GV5P150F -GV5P150F 3P 36kA pentru motoare este o soluție extrem de eficientă și fiabilă pentru protecția motoarelor în aplicații industriale. Acest întrerupător de mare performanță face parte din familia de produse TeSys Giga, care oferă cel mai înalt nivel de protecție a motoarelor în mediile industriale moderne. GV5P150F este un întrerupător de motor cu 3 poli, cu protecție electronică la suprasarcină și un curent nominal de 150 A la 65 °C. Este deosebit de potrivit pentru protejarea motoarelor cu o putere nominală de 55-75 kW într-o rețea de 400/415 V c.a., a motoarelor cu o putere nominală de 75-90 kW într-o rețea de 500 V c.a. și a motoarelor cu o putere nominală de 90-110 kW într-o rețea de 660/690 V c.a. Întrerupătorul are o capacitate de întrerupere (Icu) remarcabilă de 36 kA la 400/415 V c.a., 30 kA la 500 V c.a. și 8 kA la 660/690 V c.a. Capacitatea nominală de rupere (Ics) este întotdeauna 100% din valoarea maximă, ceea ce înseamnă o fiabilitate operațională excepțională. TeSys GV5P150F are o unitate de declanșare electronică avansată care oferă o protecție precisă și fiabilă împotriva suprasarcinilor și scurtcircuitelor. Curentul de declanșare magnetic este de 2250 A, controlat prin acționarea directă a manetei rotative. Tensiunea nominală de izolare (Ui) a întrerupătorului este de 800 V c.a., în timp ce tensiunea nominală de funcționare (Ue) este de 690 V c.a. 50/60 Hz. Rezistența la tensiune de impuls (Uimp) este de 8 kV, ceea ce oferă o protecție excelentă împotriva supratensiunilor. Pierderea de putere pe pol este de numai 9,2 W, ceea ce permite o funcționare eficientă din punct de vedere energetic. Durata de viață mecanică este de 40.000 de cicluri de comutare, în timp ce durata de viață electrică este de 20.000 de cicluri în modul AC-3 la 400/415 V. Frecvența maximă de comutare este de 25 de cicluri/oră, fiind proiectat pentru funcționare continuă. Distanța de conectare este de 35 mm fără distanțiere. Întrerupătorul poate fi conectat folosind șine sau cleme, cu un cuplu de strângere de 15 Nm pentru șuruburi de tip M8. Robustețea sa mecanică este demonstrată de rezistența sa la +/- 1 mm 2...13,2 Hz și 0,7 gn 13,2...100 Hz, în conformitate cu IEC 60068-2-6. Funcția de detectare a pierderii de fază oferă siguranță suplimentară în conformitate cu IEC 60947-4-1. Întrerupătorul are o înălțime de 161 mm, o lățime de 105 mm, o adâncime de 155 mm și o greutate de 2,4 kg. Este de culoare antracit (RAL 7016) și este adecvat pentru izolare în conformitate cu EN/IEC 60947-2.
TeSys GV5 & GV6 - GV5P150F -GV5P150F 3P 36kA Date tehnice întrerupător motor
Caracteristici principale
Familia de produse: TeSys GV5
Seria: TeSys
Denumire scurtă a dispozitivului: GV5P
Denumirea produsului: TeSys GV5, TeSys Giga
Tipul produsului sau al componentei: Întrerupător de circuit pentru motor
Aplicația dispozitivului: Protecția motorului
Tehnologia unității de declanșare: Electronică
Informații suplimentare
Descrierea polului: 3P
Categorie de utilizare: Categoria A conform IEC 60947-2
Putere motor kW: 55...75 kW la 400/415 V c.a. 50/60 Hz
75...90 kW la 500 V c.a. 50/60 Hz
90...110 kW la 660/690 V c.a. 50/60 Hz
Capacitate de rupere: 36 kA Icu la 400/415 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
8 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 100% 400/415 V c.a. 50/60 Hz conform IEC 60947-2
100% 500 V c.a. 50/60 Hz conform IEC 60947-2
100% 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Tip de comandă: Manetă rotativă directă
Curent nominal [In]: 150 A la 65 °C
Curent de declanșare magnetic: 2250 A
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2
Curent convențional de căldură în aer liber [Ith]: 150 A conform IEC 60947-4-1
Tensiune nominală de impuls [Uimp]: 8 kV
Disipare de putere pe pol: 9,2 W
Durată de viață mecanică: 40.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 400/415 V In pentru AC-3
Frecvență maximă de funcționare: 25 de cicluri/oră
Funcționare nominală: Continuă
Distanță de conectare: 35 mm fără distanțiere
Conexiuni - terminale
Șine
Saboturi
Cuplu de strângere: 15 N.m Șurub tip M8
Robustețe mecanică
Vibrații: +/- 1 mm 2...13,2 Hz conform IEC 60068-2-6
Vibrații: 0,7 gn 13,2...100 Hz conform IEC 60068-2-6
Sensibilitate la defect de fază: Da, conform IEC 60947-4-1
Dimensiuni și greutate
Înălțime: 161 mm
Lățime: 105 mm
Adâncime: 155 mm
Greutate netă: 2,4 kg
Culoare: Antracit (RAL 7016)
Alte caracteristici
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Mediu
Standarde: EN/IEC 60947-1
EN/IEC 60947-2
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 Nr. 60947-4-1
Certificări ale produsului: Schema IECEE CB
EAC (în așteptare)
Rezistență climatică: Conform cu IACS E10
Grad de protecție IK: IK07 conform IEC 62262
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă pentru depozitare: -50...85 °C
Rezistență la foc: 960 °C conform IEC 60695-2-11
Altitudine de funcționare: 5000 m
Temperatura ambiantă pentru funcționare: -25...70 °C
