Întrerupătorul de circuit pentru motor Schneider Electric TeSys GV5 & GV6 - GV5P150H -GV5P150H 3P 70kA este un produs profesional conceput pentru aplicații industriale, oferind o protecție excelentă a motorului. Acest întrerupător robust, cu 3 poli, face parte din familia de produse TeSys Giga, dezvoltată special pentru protecția motoarelor de mare putere. GV5P150H are o unitate de declanșare electronică care oferă protecție precisă împotriva suprasarcinii și scurtcircuitului. Cu un curent nominal de 150 A, disjunctorul are o capacitate impresionantă de întrerupere a scurtcircuitelor: 70 kA la 400/415 V c.a. 50/60 Hz, 50 kA la 500 V c.a. și 10 kA la 660/690 V c.a. Este de remarcat faptul că capacitatea de întrerupere a scurtcircuitelor Ics atinge 100% din valoarea nominală la toate nivelurile de tensiune, ceea ce garantează o fiabilitate excepțională chiar și în cele mai exigente medii industriale. Cu un curent de declanșare magnetic de 2250 A, dispozitivul este potrivit pentru protejarea motoarelor cu o putere nominală de 55-75 kW (400/415 V c.a.), 75-90 kW (500 V c.a.) și 90-110 kW (660/690 V c.a.). Produsul poate fi acționat cu un mâner rotativ direct, are o tensiune nominală de izolare de 800 V CA 50/60 Hz și o tensiune de rezistență la supratensiune de 8 kV. Pierderea de putere pe pol este de 9,2 W. Durata de viață mecanică este de 40.000 de cicluri, iar durata de viață electrică este de 20.000 de cicluri de comutare la 400/415 V c.a. Frecvența maximă de funcționare este de 25 de cicluri/oră, iar modul de funcționare este continuu. GV5P150H are o înălțime de 161 mm, o lățime de 105 mm și o adâncime de 155 mm, cu un pas de conectare de 35 mm fără distanțiere. Întrerupătorul este conectat folosind șine și cleme, iar pentru fixarea cu șuruburi M8 este necesar un cuplu de strângere de 15 Nm. Dispozitivul este disponibil în culoarea antracit (RAL 7016) și cântărește 2,4 kg. Robustețea sa mecanică este demonstrată de conformitatea cu cerințele de rezistență la vibrații din IEC 60068-2-6 (+/- 1 mm 2...13,2 Hz și 0,7 gn 13,2...100 Hz). Fiabilitatea GV5P150H este îmbunătățită și mai mult de sensibilitatea sa la pierderea de fază și capacitatea de izolare în conformitate cu EN/IEC 60947-2. Dispozitivul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1 și CSA C22.2 nr. 60947-4-1, și este certificat IECEE CB Scheme. De asemenea, se remarcă prin performanțele sale ecologice: are protecție IP40 conform IEC 60529, rezistență la impact IK07 conform IEC 62262 și poate fi utilizat într-un interval larg de temperaturi (-25...70 °C în timpul funcționării, -50...85 °C în timpul depozitării). TeSys GV5P150H poate fi utilizat la altitudini de până la 5000 m deasupra nivelului mării și îndeplinește, de asemenea, cerințele de rezistență climatică ale IACS E10 și are o rezistență la foc de 960 °C conform IEC 60695-2-11.

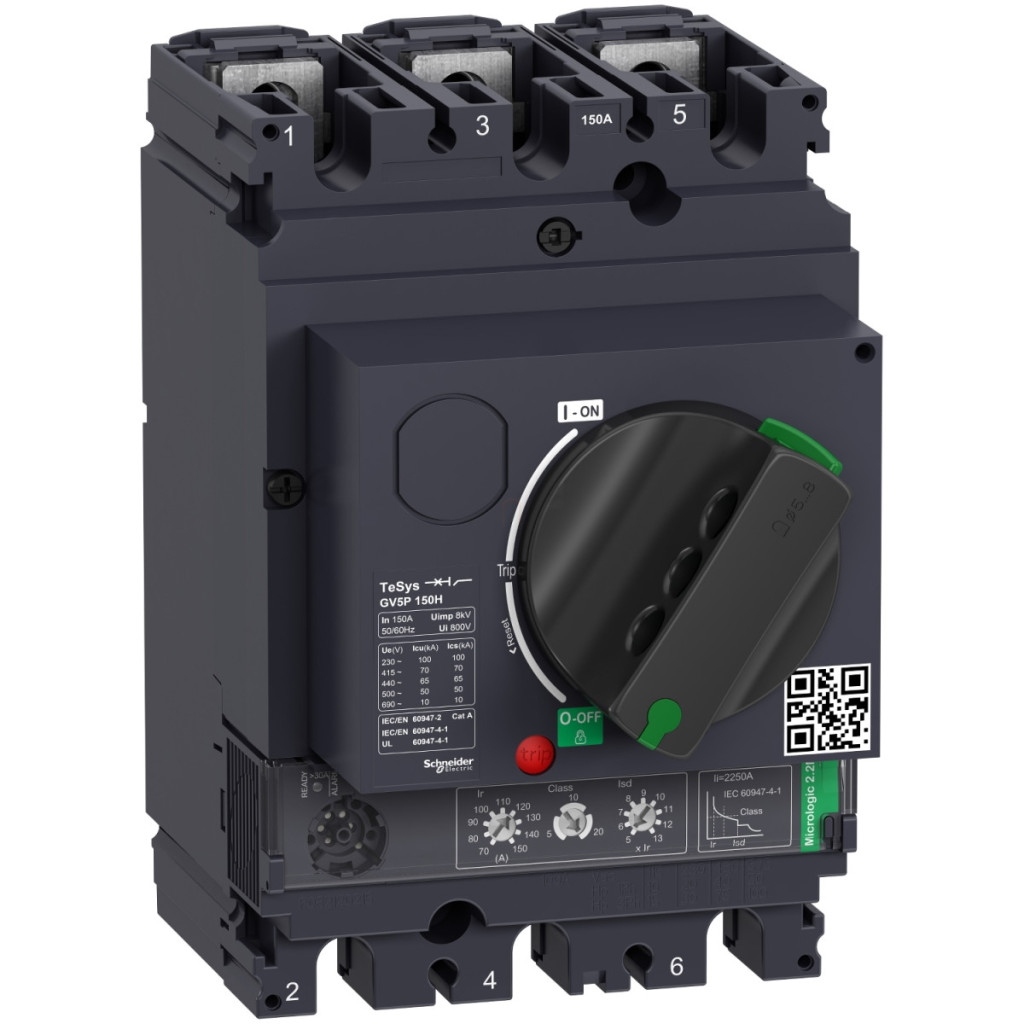

Schneider Electric TeSys GV5 & GV6 - GV5P150H -GV5P150H 3P 70kA Date tehnice întrerupător motor
Caracteristici principale ale produsului
Familia de produse: TeSys GV5
Seria: TeSys
Denumire scurtă a dispozitivului: GV5P
Denumirea produsului: TeSys GV5, TeSys Giga
Tipul produsului sau al componentei: Întrerupător de circuit pentru motor
Aplicația dispozitivului: Protecția motorului
Tehnologia unității de declanșare: Electronică
Informații suplimentare
Descrierea polului: 3P
Categorie de utilizare: Categoria A, conform IEC 60947-2
Putere motor: 55...75 kW (400/415 V c.a. 50/60 Hz), 75...90 kW (500 V c.a. 50/60 Hz), 90...110 kW (660/690 V c.a. 50/60 Hz)
Capacitate de rupere: 70 kA Icu (400/415 V c.a. 50/60 Hz, conform IEC 60947-2), 50 kA Icu (500 V c.a. 50/60 Hz, conform IEC 60947-2), 10 kA Icu (660/690 V c.a. 50/60 Hz, conform IEC 60947-2)
Capacitate de rupere a scurtcircuitului în funcțiune [Ics]: 100% (400/415 V c.a. 50/60 Hz, conform IEC 60947-2), 100% (500 V c.a. 50/60 Hz, conform IEC 60947-2), 100% (660/690 V c.a. 50/60 Hz, conform IEC 60947-2)
Tip de comandă: Manetă rotativă directă
Curent nominal [In]: 150 A (65 °C)
Curent de declanșare magnetic: 2250 A
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz (conform IEC 60947-2)
Curent termic convențional măsurat în aer liber [Ith]: 150 A (conform IEC 60947-4-1)
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Pierdere de putere pe pol: 9,2 W
Durată de viață mecanică: 40.000 de cicluri
Durată de viață electrică: 20.000 de cicluri la 400/415 V In pentru AC-3
Frecvență maximă de funcționare: 25 cicluri/oră
Condiții nominale de funcționare: Continuu
Pas de conectare: 35 mm fără distanțiere
Conexiuni și caracteristici mecanice
Terminale de conectare: Șine, papuci
Cuplu de strângere: 15 N·m Șurub tip M8
Robustețe mecanică: Vibrații: +/- 1 mm 2...13,2 Hz (conform IEC 60068-2-6), Vibrații: 0,7 gn 13,2...100 Hz (conform IEC 60068-2-6)
Sensibilitate la defect de fază: Da (conform IEC 60947-4-1)
Înălțime: 161 mm
Lățime: 105 mm
Adâncime: 155 mm
Culoare: Antracit (RAL 7016)
Adecvare izolație: Da (conform EN/IEC 60947-2)
Caracteristici de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări ale produsului: Schema IECEE CB, EAC (în curs)
Rezistență climatică: conform cu IACS E10
Grad de protecție IK: IK07 (conform IEC 62262)
Grad de protecție IP: IP40 (conform IEC 60529)
Temperatura ambiantă în timpul depozitării: -50...85 °C
Rezistență la foc: 960 °C (conform IEC 60695-2-11)
Altitudine de funcționare: 5000 m
Temperatura ambiantă în timpul funcționării: -25...70 °C
