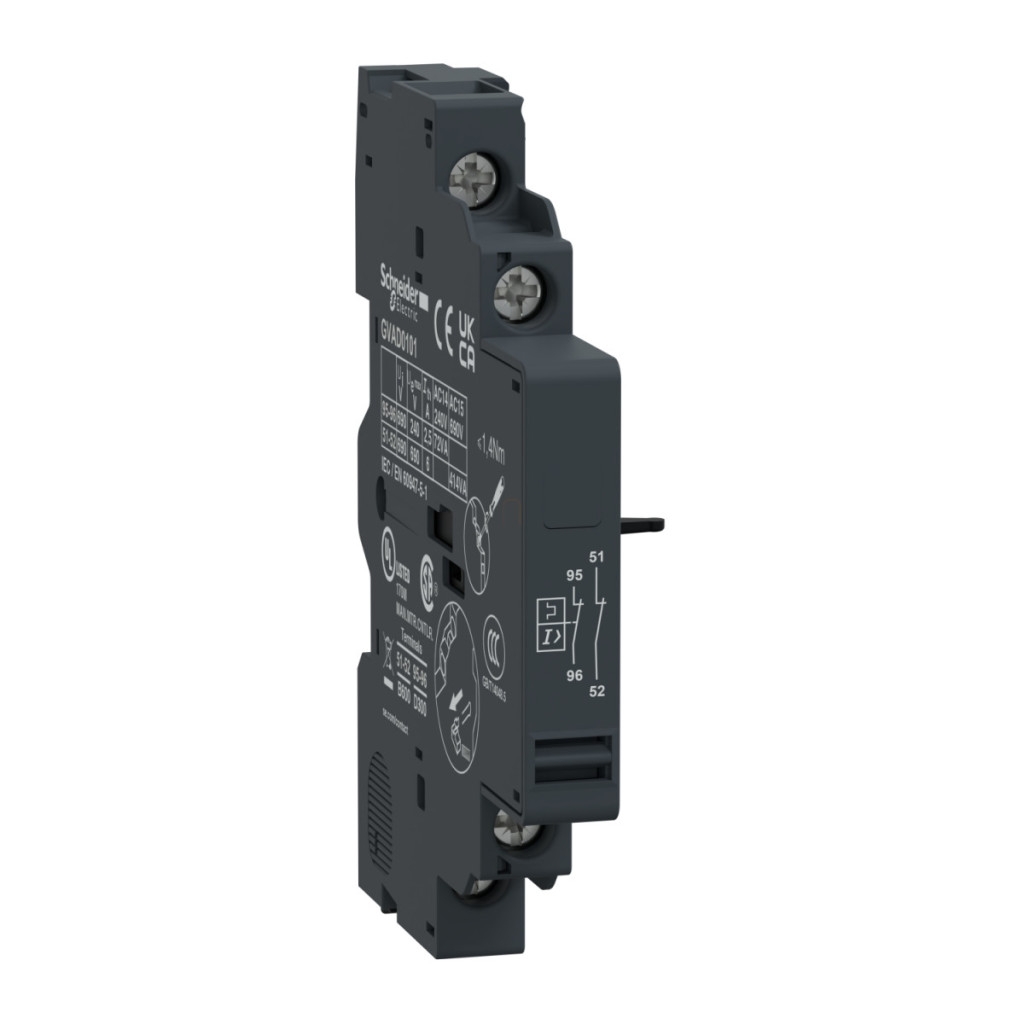

Blocul de contacte auxiliare Schneider Electric TeSys Deca seria GVAD0101 este o componentă electrică industrială profesională special dezvoltată pentru întrerupătoarele de protecție a motoarelor cu dimensiuni de cadru GV2 și GV3. Acest modul accesoriu montat lateral are două contacte normal închise (NC), dintre care unul este utilizat pentru semnalizarea defectelor, asigurând monitorizarea fiabilă a întregului sistem. Blocul de contacte auxiliare GVAD0101 este pe deplin compatibil cu întrerupătoarele de protecție a motorului GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME și GV3P, cu excepția tipului GV3ME. Blocul poate fi montat pe partea stângă a comutatorului de protecție a motorului, extinzând astfel funcționalitatea acestuia pentru semnalizarea defectelor și monitorizarea stării. Dimensiunile sale compacte (89 mm înălțime, 9,3 mm lățime, 66 mm adâncime) permit instalarea cu economie de spațiu chiar și în dulapuri de comutație înguste, în timp ce carcasa de culoare gri închis se potrivește cu aspectul uniform al familiei de produse TeSys. Modulul are parametri electrici remarcabili: tensiunea sa de izolație este de 690 V (conform IEC 60947-1) sau 300 V (conform UL 508 și CSA C22.2 nr. 14), în timp ce tensiunea sa de funcționare variază de la 48 la 690 V c.a. sau de la 24 la 240 V c.c. Produsul are un curent termic nominal convențional de 6 A și un curent nominal de semnalizare a defectelor de 2,5 A. Durata sa de viață mecanică este de 100.000 de cicluri de comutare, ceea ce este excepțional de mare pentru această categorie de produse. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V, ceea ce permite o semnalizare fiabilă chiar și în circuitele de control cu putere redusă. Cuplul de strângere al conexiunilor terminale este de 1,4 Nm, ceea ce asigură o conexiune electrică stabilă. În ceea ce privește capacitatea de încărcare, blocul de contacte auxiliare GVAD0101 este specificat pentru diferite moduri de funcționare. În modul AC-15, are o durată de viață electrică de 100.000 de cicluri cu 300 VA (48 V), 414 VA (690 V), 500 VA (110-127 V sau 500 V), 650 VA (440 V), 720 VA (230-240 V) și 850 VA (380-415 V) în modul AC-15. În modul AC-14, poate fi utilizat cu o durată de viață electrică de 1000 de cicluri și o putere de ieșire de 36 VA (24 V), 48 VA (48 V) și 72 VA (110-127 V). Sunt posibile și diverse configurații în modul DC-13, cu 120 W (240 V), 140 W (110 V sau 24 V), 180 W (60 V), 240 W (48 V), în timp ce pentru 1000 de cicluri poate fi utilizat cu valori de 15 W (48 V), 24 W (24 V) și 9 W (60 V). Produsul este certificat UKCA, ceea ce confirmă adecvarea sa pentru piața britanică. Protecția poate fi asigurată de un întrerupător de tip GB2CB sau de o siguranță GG de 10 A. Produsul poate fi utilizat în condiții normale de mediu, ceea ce îl face o alegere ideală pentru diverse aplicații industriale în care indicarea fiabilă a defectelor și comutarea sunt importante. Blocul de contacte auxiliare Schneider Electric GVAD0101 este un exemplu perfect de soluții de automatizare industrială fiabile și de înaltă calitate.
Schneider Electric TeSys - GVAD0101 - Bloc de contacte auxiliare, lateral, 1NY defect + 1NY instantaneu date tehnice
Caracteristici principale
Familia de produse: TeSys
Seria: TeSys Deca
Denumire scurtă dispozitiv: GVAD
Tip produs: Bloc de contacte auxiliare
Produse compatibile: GV3L, GV2P, GV2LE, GV2RT, GV2L, GV2ME, GV3P (cu excepția GV3ME)
Poziție de montare: Partea stângă
Funcția contactului auxiliar: Indicarea defectului 1 NC
Configurația contactului: 2 NC
Caracteristici electrice
Tensiune de izolare [Ui]: 690 V (conform IEC 60947-1), 300 V (conform UL 508), 300 V (conform CSA C22.2 nr. 14)
Tensiune de funcționare [Ue]: 48...690 V c.a., 24...240 V c.c.
Curent termic convențional măsurabil în aer liber [Ith]: 6 A, 2,5 A pentru indicarea defectelor
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Tip de protecție: GB2CB... întrerupător de circuit, siguranță GG de 10 A
Putere de funcționare
Mod AC-15 (100.000 de cicluri): 300 VA (48 V), 414 VA (690 V), 500 VA (110-127 V și 500 V), 650 VA (440 V), 720 VA (230-240 V), 850 VA (380-415 V)
Mod AC-14 (1.000 de cicluri): 36 VA (24 V), 48 VA (48 V), 72 VA (110-127 V)
Mod DC-13 (100.000 de cicluri): 120 W (240 V), 140 W (110 V și 24 V), 180 W (60 V), 240 W (48 V)
Mod DC-13 (1.000 de cicluri): 15 W (48 V), 24 W (24 V), 9 W (60 V)
Caracteristici mecanice
Cuplu de strângere: 1,4 Nm pentru bornele cu șurub
Durată de viață mecanică: 100.000 de cicluri
Înălțime: 89 mm
Lățime:9,3 mm
Adâncime: 66 mm
Culoare: Gri închis
Mediu
Caracteristici de mediu: Mediu normal
Certificări ale produsului: UKCA
