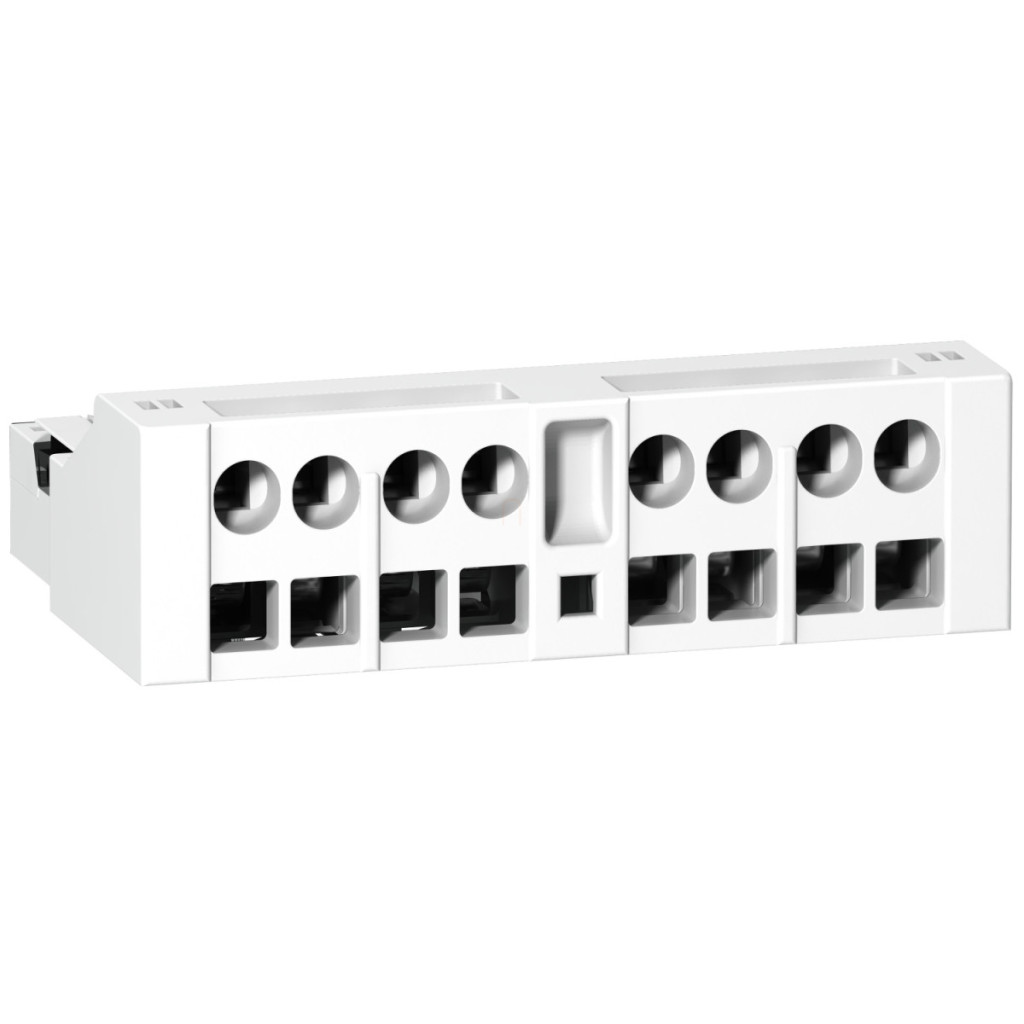

Blocul de contacte auxiliare GVAE203 din seria TeSys Deca de la Schneider Electric este un accesoriu conceput special pentru întrerupătoarele GV2/GV3 (cu excepția GV3ME). Această componentă electrică industrială profesională extinde funcționalitatea dispozitivelor de comutare cu contacte de semnal suplimentare, permițând monitorizarea și controlul precis al stării echipamentelor. GVAE203 este un bloc de contacte auxiliare montat frontal, cu două contacte normal deschise (2NO). Această configurație este deosebit de utilă în aplicații în care starea întrerupătorului trebuie transmisă în scopuri de semnalizare sau control. Produsul este echipat cu conectori cu arc, care facilitează și accelerează instalarea și asigură o conexiune mai sigură și mai rezistentă la vibrații în comparație cu conexiunile tradiționale cu șurub. Este important de reținut că, potrivit producătorului, produsul va fi scos din fabricație la 30 septembrie 2026, astfel încât acest lucru trebuie luat în considerare la planificarea proiectelor pe termen lung. Parametrii tehnici ai acestuia garantează o calitate și o fiabilitate excepționale. Tensiunea nominală de izolare (Ui) este de 300 V conform standardelor UL 508 și CSA C22.2 nr. 14 și de 250 V conform standardului IEC 60947-1. Tensiunea nominală de funcționare (Ue) este de 24-240 V c.a. pentru curent alternativ și de 24-60 V c.c. pentru curent continuu. Curentul termic (Ith) măsurat în aer liber convențional este de 2,5 A. Are o durată de viață mecanică impresionantă de 100.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în medii industriale. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V, ceea ce îl face potrivit pentru utilizare chiar și în circuite de control de joasă tensiune. GVAE203 este compatibil cu o gamă largă de tipuri de întrerupătoare, inclusiv GV2L, GV2P, GV2RT, GV3P, GV2LE, GV3L, LS1D323 și GV2ME. Are un design compact, cu o înălțime de numai 13 mm, o lățime de 44,5 mm și o adâncime de 31,5 mm, ocupând un spațiu minim în dulapul de distribuție. Produsul este fabricat în culoarea gri închis. Produsul este certificat UKCA, asigurând conformitatea cu cele mai recente standarde britanice. În ceea ce privește categoria de protecție, se recomandă utilizarea unei siguranțe de tip GG de 10 A sau a unui întrerupător de circuit miniatural de tip GB2CB06 de 10 A. Puterea nominală de funcționare în categoria de aplicare AC-15 (sarcină bobină) la diferite niveluri de tensiune: 120 VA la 110-120 V sau 230-240 V, 48 VA la 24 V și 60 VA la 48 V, în fiecare caz cu o durată de viață de 100.000 de cicluri de comutare electrică. Performanță excelentă și în categoria de aplicații DC-13 (sarcină bobină curent continuu): 15 W la 48 V, 24 W la 24 V și 9 W la 60 V, tot cu 100.000 de cicluri de comutare.
Schneider Electric TeSys - GVAE203 - Bloc de contacte auxiliare, panou frontal, date tehnice Z+Z
Informații generale
Denumirea produsului: Bloc de contacte suplimentar, TeSys Deca
Tip: GVAE203
Design: Cadru 2/3, 2NO, terminal cu arc frontal, pentru GV2/GV3 (cu excepția GV3ME)
Data de întrerupere a producției: 30 septembrie 2026.
Caracteristici principale
Seria: TeSys Deca
Identificator scurt al produsului: GVAE
Tipul produsului: Bloc de contacte auxiliare
Compatibilitate: GV2L, GV2P, GV2RT, GV3P, GV2LE, GV3L, LS1D323, GV2ME
Locație de montare: Panou frontal
Configurație contact: 2 NO (normal deschis)
Cantitate per pachet: 10 bucăți
Parametri tehnici
Tensiune nominală de izolare [Ui]: 300 V (conform UL 508), 300 V (conform CSA C22.2 nr. 14), 250 V (conform IEC 60947-1)
Tensiune nominală de funcționare [Ue]: 24-240 V c.a., 24-60 V c.c.
Curent termic convențional măsurat în aer liber [Ith]: 2,5 A
Durată de viață mecanică: 100.000 de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Tip de protecție: siguranță GG 10 A, întrerupător miniatural GB2CB06 10 A
Putere nominală de funcționare
Curent alternativ (AC-15):
120 VA 110-120 V AC-15 - durată de viață electrică: 100.000 de cicluri
120 VA 230-240 V AC-15 - durată de viață electrică: 100.000 de cicluri
48 VA 24 V AC-15 - durată de viață electrică: 100.000 de cicluri
60 VA 48 V AC-15 - durată de viață electrică: 100.000 de cicluri
Curent continuu (DC-13):15 W 48 V DC-13 - durată de viață electrică: 100.000 de cicluri 24 W 24 V DC-13 - durată de viață electrică: 100.000 de cicluri 9 W 60 V DC-13 - durată de viață electrică: 100.000 de cicluri
Caracteristici fizice
Înălțime: 13 mm
Lățime: 44,5 mm
Adâncime: 31,5 mm
Greutate netă: 0,05 kg
Culoare: Gri închis
Caracteristici de mediu
Caracteristică de mediu: Mediu normal
Certificări ale produsului: UKCA
