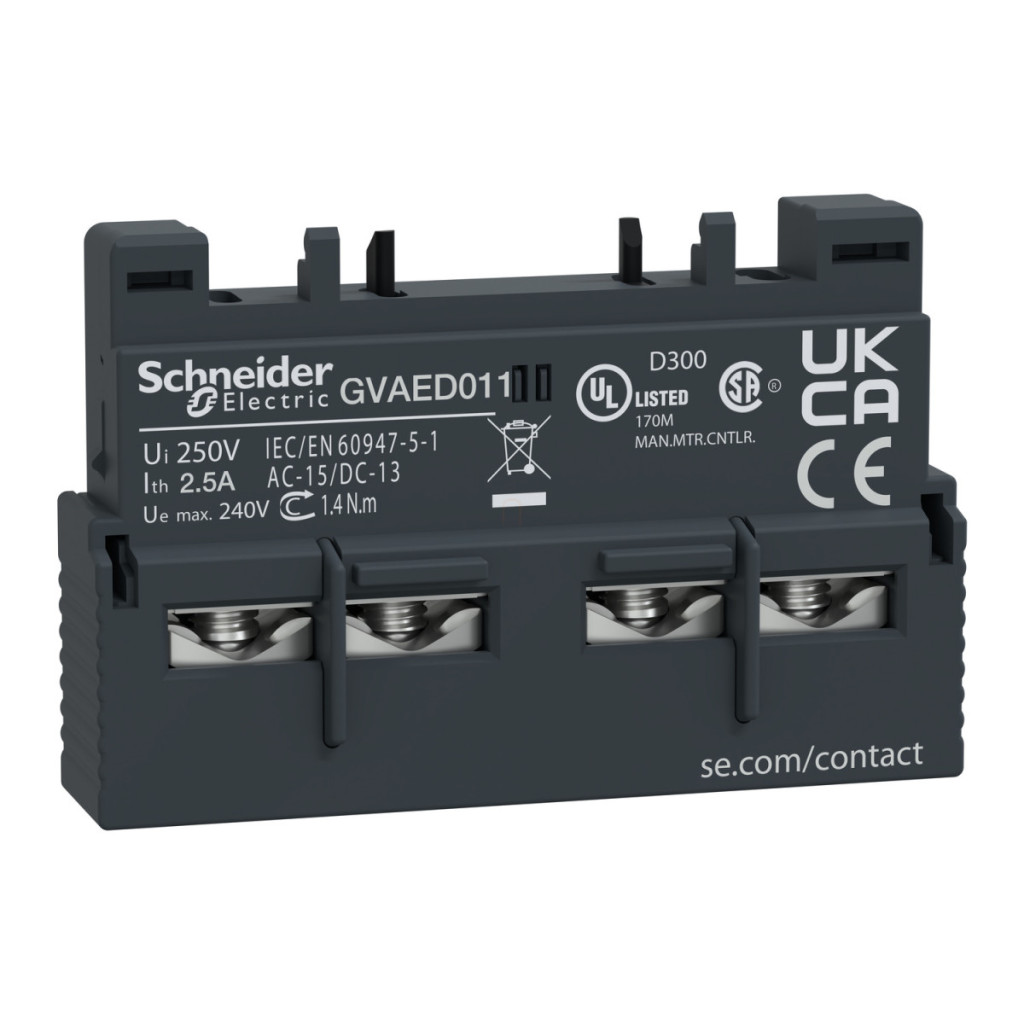

Schneider Electric TeSys Deca GVAED011 este un bloc de contacte auxiliare inovator, conceput special pentru întrerupătoarele din seria GV2/GV3 (cu excepția tipurilor GV3ME). Acest modul compact montabil frontal are o configurație de contact 1NC+1NO (1 normal închis + 1 normal deschis), special concepută pentru transmiterea semnalelor de defect. Blocul de contacte auxiliare TeSys Deca GVAED011 are parametri tehnici de înaltă calitate. Produsul are o tensiune de izolare de 600 V în conformitate cu standardele UL 508 și CSA C22.2 nr. 14 și de 690 V în conformitate cu IEC 60947-1. Intervalul său de tensiune de funcționare este extrem de flexibil: 24-240 V c.a. pentru curent alternativ și 24-60 V c.c. pentru curent continuu. Valoarea curentului termic cu flux de aer liber convențional este de 2,5 A, ceea ce asigură o funcționare stabilă și fiabilă. În ceea ce privește durata de viață mecanică, GVAED011 oferă performanțe remarcabile cu 100.000 de cicluri de comutare. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Tip de protecție: întrerupător GB2CB... sau siguranță GG 10 A. Puterea nominală de funcționare la diferite niveluri de tensiune este impresionantă: de exemplu, 300 VA la 48 V c.a.-15, 720 VA la 230-240 V c.a.-15 sau 850 VA la 380-415 V c.a.-15, toate cu o durată de viață electrică de 100.000 de cicluri. Valori excelente se regăsesc și pentru sarcini de curent continuu: 120 W la 240 V DC-13 sau 240 W la 48 V DC-13, tot cu o durată de viață de 100.000 de cicluri. Caracteristicile fizice ale produsului sunt, de asemenea, demne de remarcat: înălțime 11 mm, lățime 45 mm, adâncime 29 mm. Cuplul de strângere pentru terminalele cu șurub este de 1,4 N.m. Culoarea sa gri închis se potrivește bine în mediile industriale. GVAED011 este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-1:Clauza 30.2 și IEC/EN 60335-2-40:Anexa JJ. Produsul are certificări CB Scheme, CE, UKCA, CCC, cULus și EAC, care garantează aplicabilitatea sa pe piețele internaționale și conformitatea cu cerințele de înaltă calitate.
Schneider Electric TeSys - GVAED011 - Bloc de contacte auxiliare, panou frontal, date tehnice defect NY + Z
Caracteristici generale
Seria: TeSys, TeSys Deca
Denumire scurtă a dispozitivului: GVAED
Tipul produsului sau al componentei: Bloc de contacte auxiliare
Compatibilitatea produsului: GV3P, GV3L
Locație de montare: Partea frontală
Funcționarea contactelor auxiliare: Semnal de defect 1 NO
Configurație poli: 1 NO + 1 NC
Cantitate per set: 1 buc.
Caracteristici electrice
Tensiune de izolare [Ui]: 600 V conform UL 508, 690 V conform IEC 60947-1, 600 V conform CSA C22.2 nr. 14
Tensiune de funcționare [Ue]: 24...240 V c.a., 24...60 V c.c.
Curent termic cu răcire convențională în aer liber [Ith]: 2,5 A
Curent minim de comutație: 5 mA
Tensiune minimă de comutație: 17 V
Tip de protecție: GB2CB... întrerupător de circuit, siguranță GG 10 A
Putere nominală de funcționare în VA:
300 VA la 48 V AC-15 - durată de viață electrică: 100.000 de cicluri
400 VA la 690 V AC-15 - durată de viață electrică: 100.000 de cicluri
500 VA la 110...127 V CA-15 - durată de viață electrică: 100.000 de cicluri
500 VA 500 V CA-15 - durată de viață electrică: 100.000 de cicluri
650 VA 440 V CA-15 - durată de viață electrică: 100.000 de cicluri
720 VA la 230…240 V CA-15 - durată de viață electrică: 100.000 de cicluri
850 VA la 380…415 V AC-15 - durată de viață electrică: 100.000 de cicluri
Putere nominală de funcționare în W:
120 W la 240 V DC-13 - durată de viață electrică: 100.000 de cicluri
140 W la 110 V DC-13 - durată de viață electrică: 100.000 de cicluri
140 W la 24 V DC-13 - durată de viață electrică: 100.000 de cicluri
180 W 60 V DC-13 - durată de viață electrică: 100.000 de cicluri
240 W 48 V DC-13 - durată de viață electrică: 100.000 de cicluri
Caracteristici mecanice
Cuplu de strângere: 1,4 N.m - pentru terminale cu șurub
Înălțime: 11 mm
Lățime: 45 mm
Adâncime: 29 mm
Greutate netă: 0,05 kg
Culoare: Gri închis
Durată de viață mecanică: 100.000 de cicluri
Caracteristici de mediu
Caracteristică de mediu: Mediu normal
Standarde: EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, IEC/EN 60335-1:Clauza 30.2, IEC/EN 60335-2-40:Anexa JJ
Certificări ale produsului: Schema CB, CE, UKCA, CCC, cULus, EAC
