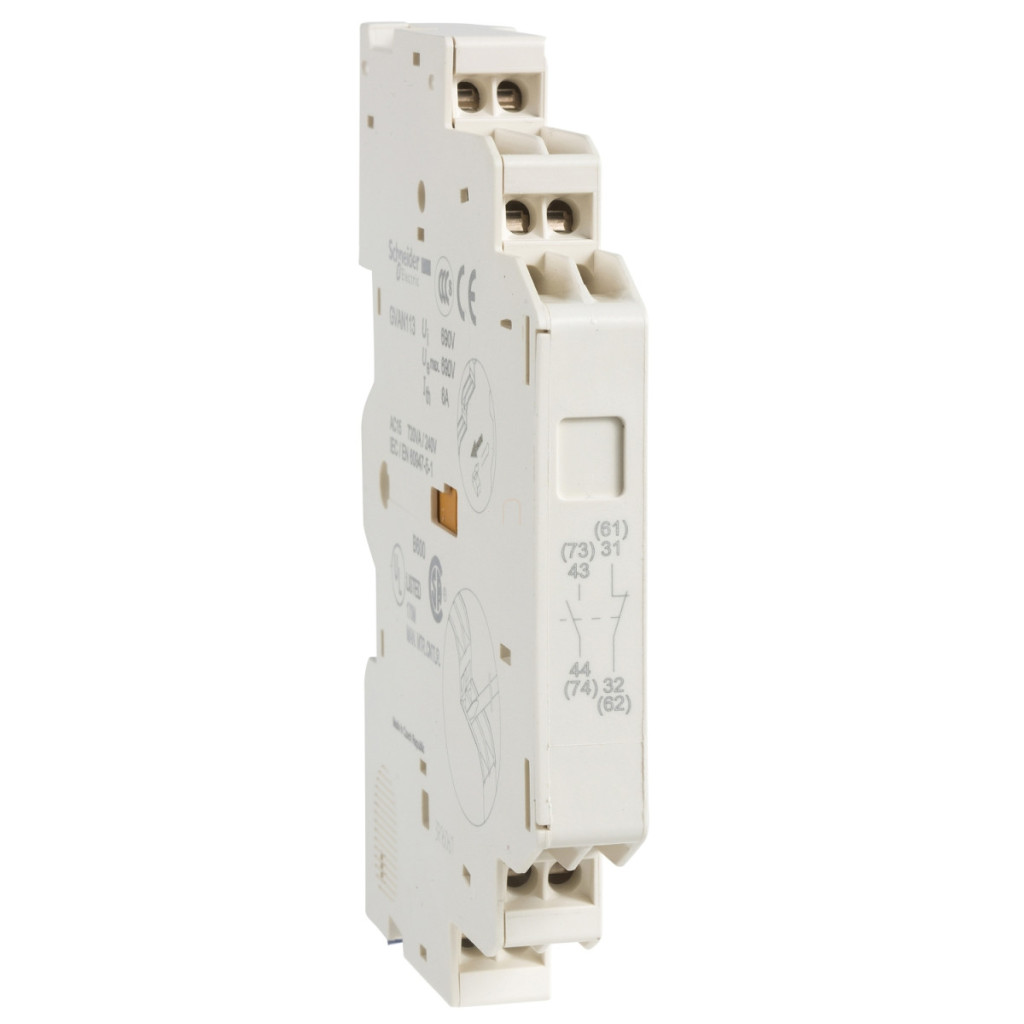

GVAN113, parte a gamei Schneider Electric TeSys Deca, este un bloc de contacte auxiliare de înaltă calitate, conceput special pentru întrerupătoarele de protecție a motoarelor din seriile GV2 și GV3 (cu excepția GV3ME). Acest bloc de contacte auxiliare montat lateral este o componentă esențială a sistemelor industriale de automatizare și control, fiind dotat cu conexiuni cu arc pentru o instalare rapidă și fiabilă. GVAN113 este echipat cu un contact normal deschis (NO) și unul normal închis (NC) și poate fi montat pe partea stângă a întrerupătoarelor de protecție a motorului. Produsul este disponibil în culoarea gri închis, care se potrivește bine în mediile industriale. Datorită dimensiunilor sale compacte – 89 mm înălțime, 9,3 mm lățime și 66 mm adâncime – ocupă un spațiu minim în dulapul de comutare, oferind în același timp funcționalitate maximă. Blocul de contacte auxiliare TeSys Deca GVAN113 are proprietăți electrice remarcabile. Tensiunea de izolație (Ui) este de 690 V conform IEC 60947-1 și de 600 V conform standardelor UL 508 și CSA C22.2 nr. 14. Intervalul de tensiune de funcționare (Ue) este de 48-690 V pentru curent alternativ și 24-240 V pentru curent continuu. Curentul termic convențional în aer liber (Ith) este de 6 A, ceea ce asigură performanțe excelente în diverse aplicații industriale. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V, oferind o gamă largă de aplicații în diverse domenii industriale. Contactul auxiliar GVAN113 are o durabilitate mecanică excepțională, rezistând la până la 100.000 de cicluri pentru o funcționare fiabilă. Durabilitatea sa electrică este, de asemenea, remarcabilă, cu până la 100.000 de cicluri la diverse puteri de funcționare. Produsul are, de asemenea, caracteristici excelente de protecție, utilizând întrerupătoare GB2CB... și siguranțe GG de 10 A. Contactul auxiliar Schneider Electric GVAN113 este compatibil cu întrerupătoarele de protecție a motorului din seriile GV3P, GV2RT, GV2P, GV3L, GV2ME, GV2L și GV2LE, ceea ce asigură o utilizare versatilă. Produsul este certificat UKCA, ceea ce garantează conformitatea cu reglementările britanice și asigură calitatea.
Schneider Electric TeSys - GVAN113 - Bloc de contacte auxiliare, lateral, Z+NY date tehnice
Caracteristici principale
Familia de produse: TeSys Deca
Denumire scurtă a produsului: GVAN
Tipul produsului: Bloc de contacte auxiliare
Compatibilitate: GV3P, GV2RT, GV2P, GV3L, GV2ME, GV2L, GV2LE (cu excepția GV3ME)
Poziție de montare: Partea stângă
Configurație contact: 1 NO + 1 NC
Culoare: Gri închis
Caracteristici electrice
Tensiune nominală de izolație (Ui): 690 V conform IEC 60947-1, 600 V conform UL 508, 600 V conform CSA C22.2 Nr. 14
Tensiune nominală de funcționare (Ue): 48...690 V c.a., 24...240 V c.c.
Curent termic convențional de răcire cu aer liber (Ith): 6 A
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Tip de protecție: GB2CB... întrerupător de circuit, siguranță GG 10 A
Caracteristici de performanță
Durată de viață mecanică: 100.000 de cicluri
Putere nominală de funcționare în VA:
300 VA la 48 V AC-15 - durată de viață electrică: 100.000 de cicluri
414 VA la 690 V AC-15 - durată de viață electrică: 100.000 de cicluri
500 VA la 110...127 V CA-15 - durată de viață electrică: 100.000 de cicluri
500 VA la 500 V CA-15 - durată de viață electrică: 100.000 de cicluri
650 VA la 440 V CA-15 - durată de viață electrică: 100.000 de cicluri
720 VA la 230...240 V AC-15 - durată de viață electrică: 100.000 de cicluri
850 VA la 380...415 V CA-15 - durată de viață electrică: 100.000 de cicluri
Putere nominală de funcționare în W:
120 W la 240 V DC-13 - durată de viață electrică: 100.000 de cicluri
140 W la 110 V DC-13 - durată de viață electrică: 100.000 de cicluri
140 W la 24 V DC-13 - durată de viață electrică: 100.000 de cicluri
180 W la 60 V DC-13 - durată de viață electrică: 100.000 de cicluri
240 W la 48 V DC-13 - durată de viață electrică: 100.000 de cicluri
Caracteristici mecanice
Înălțime: 89 mm
Lățime: 9,3 mm
Adâncime: 66 mm
Caracteristici de mediu
Caracteristici de mediu: Mediu normal
Certificări ale produsului: UKCA
