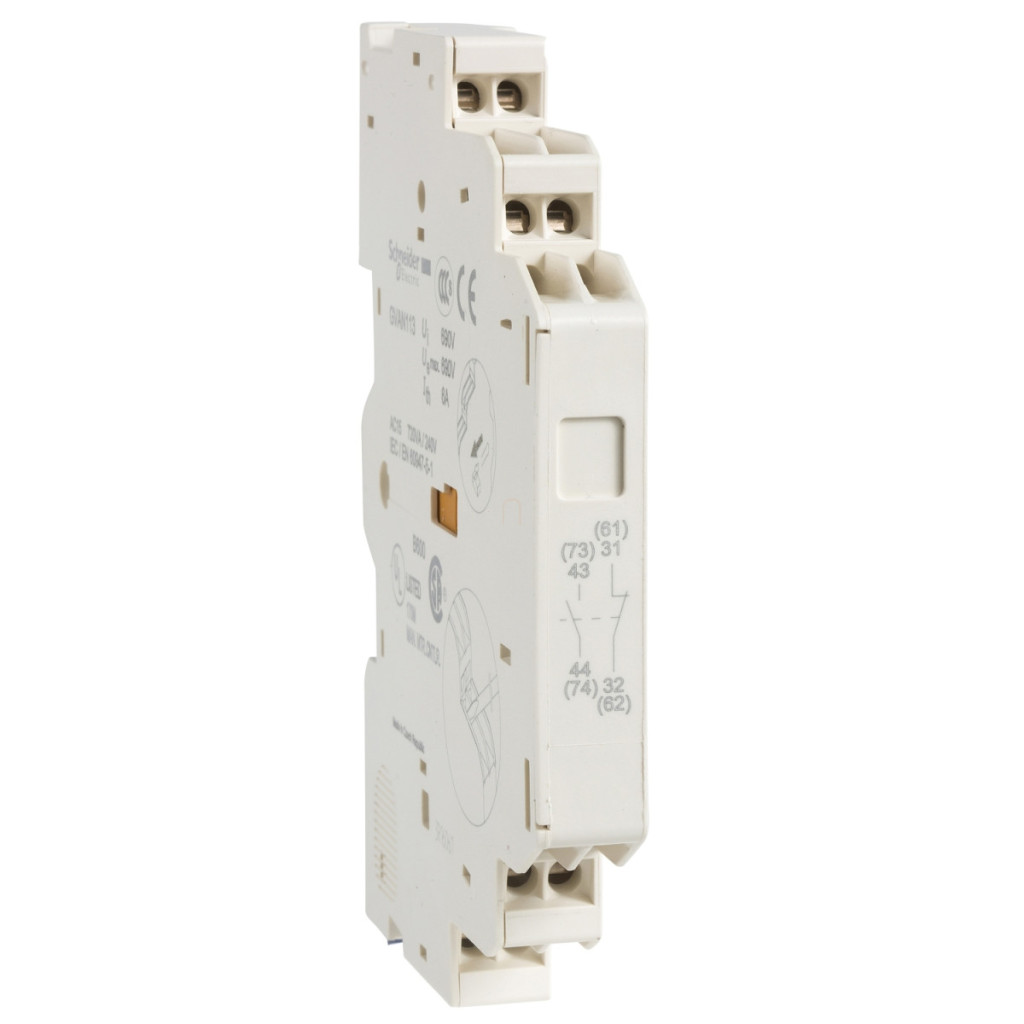

Blocul de contacte auxiliare Schneider Electric TeSys Deca GVAN203 este o componentă electrică industrială de înaltă calitate, care poate fi utilizată pe scară largă în sistemele de automatizare și control. Acest model specific face parte din familia de produse TeSys Deca și este un bloc de contacte auxiliare montat lateral, cu 2 contacte normal deschise (2NO), care oferă funcții suplimentare de comutare pentru întrerupătoarele compatibile de protecție a motorului. Blocul de contacte auxiliare GVAN203 este proiectat special pentru întrerupătoarele de protecție a motorului din seriile GV2 și GV3 (cu excepția tipului GV3ME). Tipurile compatibile includ: GV2L, GV2RT, GV2P, GV2ME, GV3L, GV2LE și GV3P. Produsul poate fi montat pe partea stângă și este conectat folosind terminale cu arc, care permit conectarea rapidă și sigură a cablurilor fără unelte. Blocul de contacte auxiliare este marcat cu GVAN, conform sistemului standard de marcare al familiei de produse TeSys Deca. În ceea ce privește parametrii tehnici, GVAN203 are caracteristici electrice remarcabile. Tensiunea nominală de izolație (Ui) este de 600 V conform standardelor UL 508 și CSA C22.2 nr. 14 și de 690 V conform IEC 60947-1. Tensiunea nominală de funcționare (Ue) este în intervalul 48-690 V c.a. și 24-240 V c.c. Curentul termic convențional în aer liber (Ith) este de 6 A. Produsul are o durată de viață mecanică remarcabilă de 100.000 de cicluri, asigurând o funcționare fiabilă pe termen lung, chiar și în medii industriale. Curentul minim de comutare este de 5 mA, în timp ce tensiunea minimă de comutare este de 17 V, permițând o gamă largă de aplicații pentru diverse sarcini de control. GVAN203 poate fi protejat de un întrerupător de tip GB2CB... sau de o siguranță GG de 10 A. Puterea nominală de funcționare în categoria AC-15 variază în funcție de tensiune: 300 VA la 48 V, 414 VA la 690 V, 500 VA la 110-127 V, 500 VA la 500 V, 650 VA la 440 V, 720 VA la 230-240 V și 850 VA la 380-415 V. În categoria DC-13: 120 W la 240 V, 140 W la 110 V, 140 W la 24 V, 180 W la 60 V și 240 W la 48 V. Durata de viață electrică este de 100.000 de cicluri la toate nivelurile de tensiune. Produsul are dimensiuni compacte: 89 mm înălțime, 9,3 mm lățime și 66 mm adâncime, ceea ce permite instalarea în dulapuri de comutație, economisind spațiu. Culoarea sa este gri închis, care se potrivește cu aspectul altor elemente din familia de produse TeSys. Produsul poate fi utilizat în medii normale și are certificare UKCA.
Schneider Electric TeSys - GVAN203 - Bloc de contacte auxiliare, lateral, Z+Z date tehnice
Caracteristici generale
Familia de produse: TeSys
Seria: TeSys Deca
Denumire scurtă a dispozitivului: GVAN
Tipul produsului: Bloc de contacte auxiliare
Culoare: Gri închis
Compatibilitate și instalare
Compatibilitate produs: GV2L, GV2RT, GV2P, GV2ME, GV3L, GV2LE, GV3P (cu excepția GV3ME)
Poziție de montare: Partea stângă
Configurație contact: 2 NO (normal deschis)
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 600 V (conform UL 508), 690 V (conform IEC 60947-1), 600 V (conform CSA C22.2 nr. 14)
Tensiune nominală de funcționare [Ue]: 48...690 V c.a., 24...240 V c.c.
Curent termic convențional în aer liber [Ith]: 6 A
Durată de viață mecanică: 100.000 de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Tip de protecție: GB2CB... întrerupător de circuit, siguranță GG 10 A
Putere nominală de funcționare
În categoria AC-15:
300 VA la 48 V - durată de viață electrică: 100.000 de cicluri
414 VA la 690 V - durată de viață electrică: 100.000 de cicluri
500 VA la 110...127 V - durată de viață electrică: 100.000 de cicluri
500 VA la 500 V - durată de viață electrică: 100.000 de cicluri
650 VA la 440 V - durată de viață electrică: 100.000 de cicluri
720 VA la 230...240 V - durată de viață electrică: 100.000 de cicluri
850 VA la 380...415 V - durată de viață electrică: 100.000 de cicluri
În categoria DC-13:
120 W la 240 V - durată de viață electrică: 100.000 de cicluri
140 W la 110 V - durată de viață electrică: 100.000 de cicluri
140 W la 24 V - durată de viață electrică: 100.000 de cicluri
180 W la 60 V - durată de viață electrică: 100.000 de cicluri
240 W la 48 V - durată de viață electrică: 100.000 de cicluri
Dimensiuni
Înălțime: 89 mm
Lățime: 9,3 mm
Adâncime: 66 mm
Mediu
Caracteristici de mediu: Mediu normal
Certificări ale produsului: UKCA
