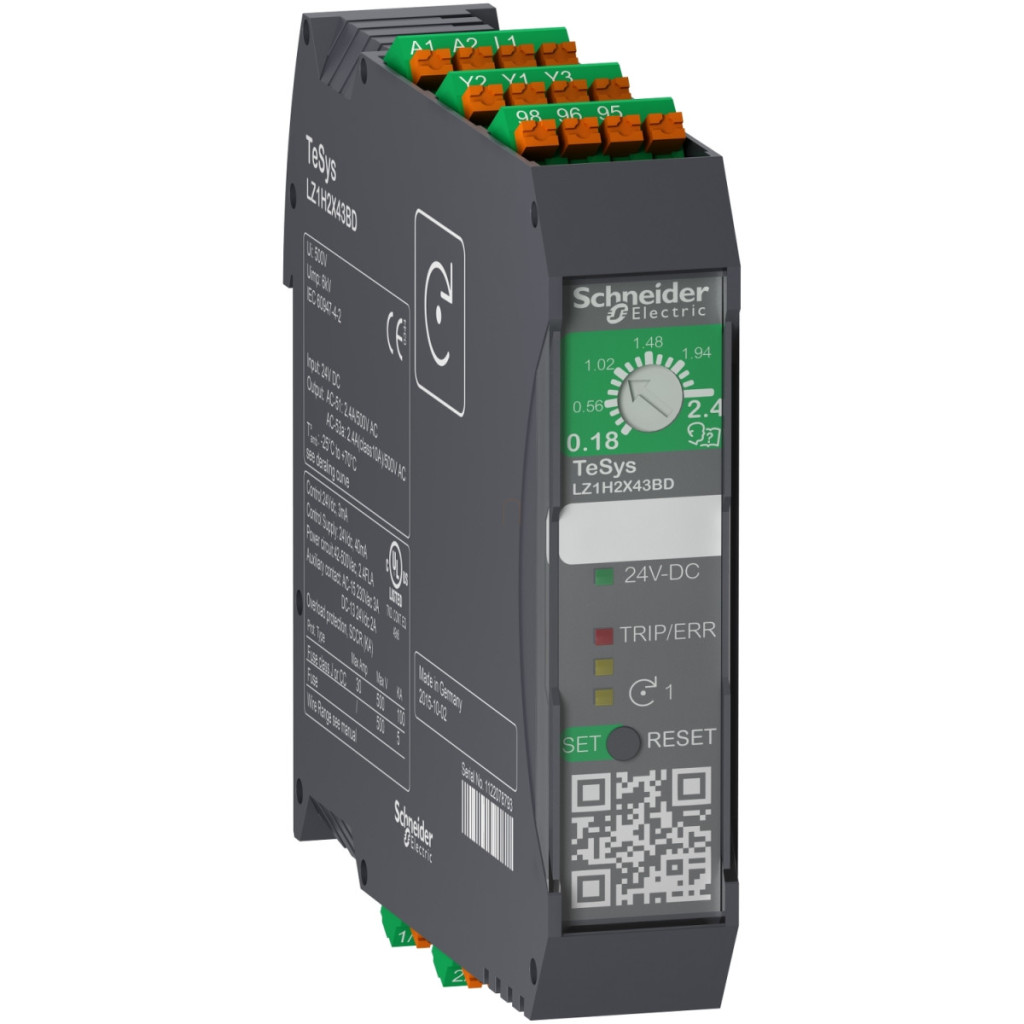

Starterul ultracompact Schneider Electric TeSys Hybrid LZ1H2X43BD este o soluție modernă, eficientă și fiabilă pentru pornirea directă a motoarelor electrice. Acest dispozitiv cu 3 poli, conectat cu arc, este alegerea ideală pentru aplicații industriale în care dimensiunile compacte și performanța ridicată sunt aspecte importante. Demarorul de motor TeSys Hybrid LZ1H2X43BD are o tensiune nominală de funcționare de 500 V c.a. și un curent nominal de funcționare de 2,4 A, ceea ce îi permite să funcționeze cu motoare de 0,75 kW la 400 V. Produsul oferă protecție termică reglabilă în intervalul 0,18-2,4 A, asigurând o utilizare flexibilă cu motoare de puteri diferite. Dispozitivul poate fi utilizat pentru motoare cu puteri cuprinse între 0,37 kW (220/230 V c.a.) și 1,1 kW (500 V c.a.) sau, în termeni de cai putere, între 0,5 CP (200/230 V c.a.) și 1 CP (460 V c.a.). Circuitul de control funcționează la 24 V c.c., asigurând compatibilitatea cu sistemele moderne de automatizare industrială. Dispozitivul TeSys Hybrid LZ1H2X43BD aparține clasei de suprasarcină termică 10A, în conformitate cu IEC 60947-4-2. Caracteristicile suplimentare ale produsului includ 1 indicație de defect al contactului de comutare, care permite monitorizarea de la distanță a stării de funcționare. Dispozitivul are o gamă de tensiune a circuitului de control de 19,2-30 V c.c. și un consum de curent de cel mult 40 mA la 24 V c.c. Funcțiile de resetare includ resetarea manuală, automată și electrică. TeSys Hybrid LZ1H2X43BD este extrem de durabil, cu o durată de viață electrică de până la 30 de milioane de cicluri de comutare. Frecvența maximă de funcționare este de 120 cicluri/minut pentru AC-51 și 6 cicluri/minut pentru AC-53A, în ambele cazuri cu un ciclu de funcționare de 50%. Dispozitivul poate fi montat pe o șină DIN cu cleme de montare, permițând instalarea ușoară în medii industriale. TeSys Hybrid LZ1H2X43BD este conectat cu cleme cu arc, care sunt potrivite pentru conectarea firelor rigide de 0,2-2,5 mm², a firelor flexibile de 0,25-2,5 mm² cu cleme de cablu și a firelor flexibile de 0,2-2,5 mm² fără cleme de cablu. Dispozitivul este certificat CE și CULus și este conform cu standardele UL 60947-4-1 și IEC 60947-4-2. Tensiunea nominală de izolație este de 500 V CA 50/60 Hz, iar rezistența nominală la tensiune de impuls este de 6 kV, gradul de poluare 2. Datorită dimensiunilor sale compacte (lățime: 22,5 mm, înălțime: 99 mm, adâncime: 114,5 mm), dispozitivul poate fi instalat în spații mici. Are protecție IP20 și este echipat cu acoperire protectoare TC. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C fără nicio pierdere de performanță, iar intervalul de temperatură de depozitare este între -40 °C și +80 °C.
Schneider Electric TeSys H - LZ1H2X43BD - controler compact pentru motor 0,75 kW 24 VCC, date tehnice privind arcul
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys Hybrid
Denumire scurtă a dispozitivului: LZ1H
Tipul produsului: Demaror ultracompact
Tipul de pornire a motorului: Direct pe linie (DOL)
Poli: 3P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 500 V c.a.
Curent nominal de funcționare [Ie]:
- 2,4 A la 500 V c.a.-51
- 2,4 A la 500 V c.a.-53A
- 2,4 A la 500 V c.a.-51 când este montat alăturat
- 2,4 A la 500 V c.a.-53A când este montat alăturat
Interval de reglare a protecției termice: 0,18...2,4 A
Puterea motorului kW:
- 0,37 kW la 220 V c.a. 0,65
- 0,37 kW la 230 V c.a. 0,65
- 0,75 kW la 380 V c.a. 0,65
- 0,75 kW la 400 V c.a. 0,65
- 0,75 kW la 415 V c.a. 0,65
- 0,75 kW la 440 V c.a. 0,65
- 1,1 kW la 500 V c.a. 0,65
Puterea motorului hp:
- 0,5 hp la 200 V c.a.
- 0,5 hp la 230 V c.a.
- 1 hp la 460 V c.a.
Tensiunea circuitului de comandă [Uc]: 24 V c.c.
Clasa de suprasarcină termică: Clasa 10A conform IEC 60947-4-2
Caracteristici suplimentare
Configurație contact auxiliar: 1 C/O semnal de defect
Limite tensiune circuit de comandă: 19,2...30 V c.c. Consum de curent: <= 40 mA la 24 V c.c. Moduri de resetare: Manuală, automată, electrică
Durată de viață electrică: 30 de milioane de cicluri
Frecvență maximă de funcționare:
- 120 cicluri/minut AC-51 50% DUTY
- 6 cicluri/minut AC-53A 50% DUTY
Metodă de montare: Cu cleme de fixare
Bază de montare: șină DIN
Conexiuni și conectori
Clemă cu arc 1 fir(uri) 0,2...2,5 mm² - rigidă
Clemă cu arc 1 fir(uri) 0,25...2,5 mm² - flexibil - cu capăt de cablu
Clemă cu arc 1 fir(uri) 0,2...2,5 mm² - flexibil - fără capăt de cablu
Certificate și standarde
Certificate: CE, CULus
Standarde: UL 60947-4-1, IEC 60947-4-2
Caracteristici tehnice suplimentare
Tensiune nominală de izolație [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 6 kV
Grad de poluare: 2
Lățime: 22,5 mm
Înălțime: 99 mm
Adâncime: 114,5 mm
Greutate netă: 212 g
Caracteristici de mediu
Grad de protecție IP: IP20
Tratament de protecție: TC Temperatura ambiantă de funcționare: -25...70 °C fără degradarea performanței Temperatura ambiantă de depozitare: -40...80 °C
