Demarorul ultracompact LZ1H2X4BD din gama TeSys Hybrid de la Schneider Electric este o soluție modernă, extrem de compactă, pentru pornirea directă a motoarelor. Acest dispozitiv cu 3 poli a fost special conceput pentru controlul motoarelor electrice de mici dimensiuni, funcționând la o tensiune nominală maximă de 500 V c.a. Demarorul de motor LZ1H2X4BD are un curent nominal de funcționare de 2,4 A la 500 V c.a. în ambele categorii de aplicații AC-51 și AC-53A. Capacitatea sa de încărcare rămâne neschimbată chiar și atunci când este montat unul lângă altul, ceea ce este deosebit de avantajos în dulapurile de comutație compacte. Produsul are protecție termică reglabilă în intervalul 0,18-2,4 A, ceea ce permite adaptarea flexibilă la motoare cu puteri nominale diferite. În ceea ce privește puterea, este potrivit pentru funcționarea motoarelor de până la 0,75 kW la 400 V și 1,1 kW la 500 V, în timp ce tensiunea necesară pentru circuitul de comandă este de 24 V c.c. (în intervalul 19,2-30 V). TeSys Hybrid LZ1H2X4BD are o serie de funcții de protecție încorporate, inclusiv protecție la suprasarcină de clasa 10A în conformitate cu IEC 60947-4-2. Acesta include un contact de comutare (C/O) pentru transmiterea semnalului de defect. În funcție de parametrii setați, resetarea după suprasarcină poate fi manuală, automată sau declanșată de un semnal electric. Dispozitivul are o durată de viață electrică excepțional de lungă, de 30 de milioane de cicluri de comutare. Frecvența de funcționare poate fi de până la 120 de cicluri/minut pentru aplicația AC-51 și de 6 cicluri/minut pentru AC-53A cu un ciclu de funcționare de 50%. Instalarea este extrem de simplă, deoarece poate fi fixată pe o șină DIN, ceea ce simplifică semnificativ procesul de instalare. În ceea ce privește conexiunea, dispozitivul are terminale cu șuruburi potrivite pentru 1 fir rigid cu o secțiune transversală de 0,2-2,5 mm², fir flexibil cu o secțiune transversală de 0,25-2,5 mm² cu manșoane sau fir flexibil cu o secțiune transversală de 0,2-2,5 mm² fără manșoane. Cuplul de strângere al șuruburilor este de 0,5-0,6 Nm, ceea ce necesită o șurubelniță plată cu diametrul de 2,5 mm sau o șurubelniță de 3 mm. Dispozitivul are un grad de protecție IP20, care oferă protecție de bază la atingere, dar nu protejează împotriva prafului și umezelii. Intervalul său de temperatură de funcționare este de la -25 °C la +70 °C fără nici o pierdere de performanță, iar intervalul de temperatură de depozitare este de la -40 °C la +80 °C. În ceea ce privește dimensiunile, are o lățime de numai 22,5 mm, o înălțime de 99 mm și o adâncime de 114,5 mm, ceea ce îl face un dispozitiv extrem de compact, care se poate potrivi cu ușurință chiar și în dulapuri de comutație mici.

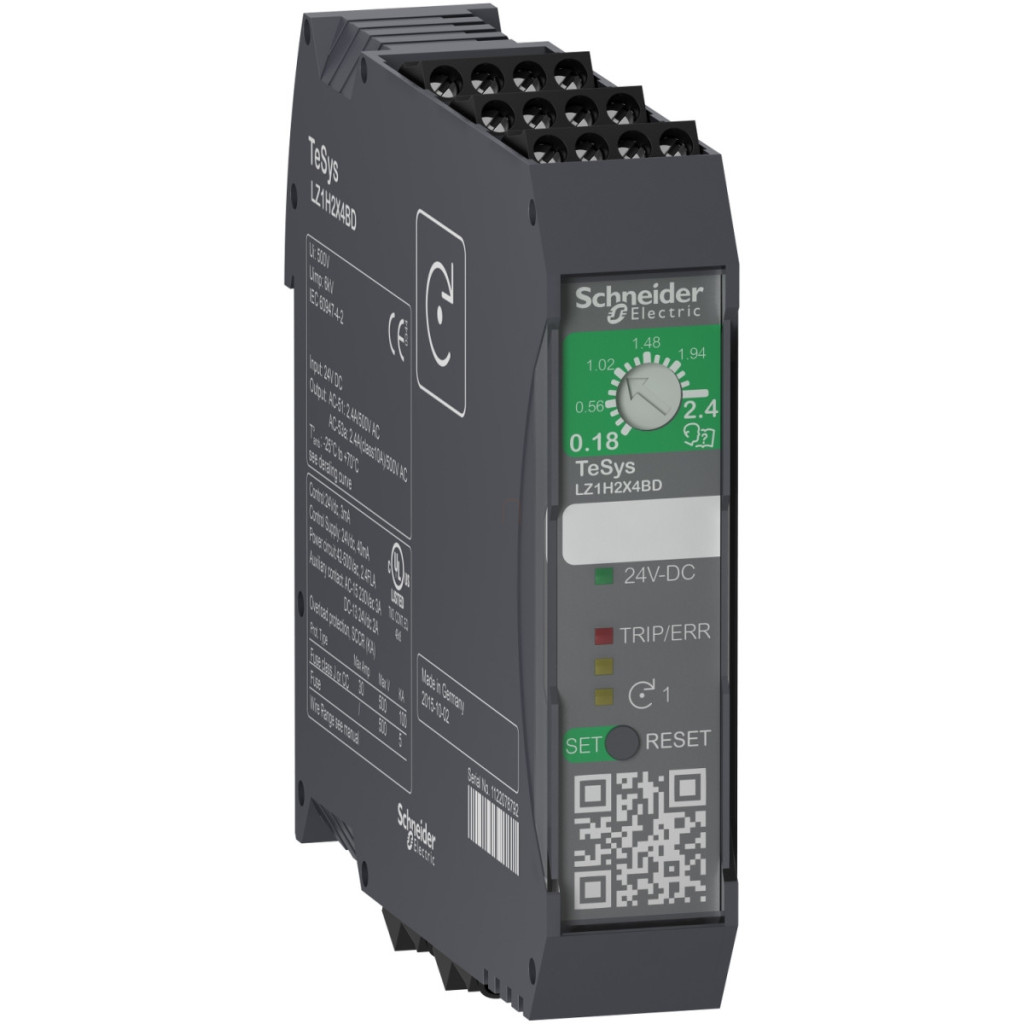

Schneider Electric TeSys H - LZ1H2X4BD - controler compact pentru motor 0,75 kW 24 VCC, șuruburi date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys Hybrid
Denumire scurtă a dispozitivului: LZ1H
Tipul produsului: Demaror motor ultracompact
Mod de pornire motor: Direct pe linie
Descriere poli: 3P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 500 V c.a. 2,4 A pentru 500 V c.a.-51
Curent nominal de funcționare [Ie]: 2,4 A pentru 500 V c.a.-53A
Curent nominal de funcționare [Ie]: 2,4 A pentru 500 V AC-51 când este montat alăturat
Curent nominal de funcționare [Ie]: 2,4 A pentru 500 V AC-53A când este montat alăturat
Interval de reglare a protecției termice: 0,18...2,4 A
Puterea motorului (kW): 0,37 kW la 220 V c.a. 0,65
Puterea motorului (kW): 0,37 kW la 230 V c.a. 0,65
Puterea motorului (kW): 0,75 kW la 380 V c.a. 0,65
Puterea motorului (kW): 0,75 kW la 400 V c.a. 0,65
Puterea motorului (kW): 0,75 kW la 415 V c.a. 0,65
Puterea motorului (kW): 0,75 kW la 440 V c.a. 0,65
Puterea motorului (kW): 1,1 kW la 500 V c.a. 0,65
Puterea motorului (CP): 0,5 CP la 200 V c.a.
Puterea motorului (CP): 0,5 CP la 230 V c.a.
Puterea motorului (CP): 1 CP la 460 V c.a.
Tensiune circuit de comandă [Uc]: 24 V c.c.
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-2
Caracteristici suplimentare
Compoziția contactului auxiliar: 1 semnal de defect C/O
Limite de tensiune ale circuitului de control: 19,2...30 V DC
Consum de curent: <= 40 mA la 24 V DC
Resetare: Manuală, resetare automată, Resetare electrică
Durată de viață electrică: 30 de milioane de cicluri
Viteză maximă de funcționare: 120 cicluri/minut AC-51 50% pornit, 6 cicluri/minut AC-53A 50% pornit
Metodă de montare:Fixare prin fixare Suprafață de montare: Șină DIN Conexiuni - blocuri terminale Tip bloc terminal: Blocuri terminale cu șurub 1 cablu(e) 0,2...2,5 mm² - rigid
Tip bloc terminal: Terminale cu șurub 1 cablu(e) 0,25...2,5 mm² - flexibil - cu manșoane
Tip bloc terminal: Blocuri terminale cu șurub 1 cablu(uri) 0,2...2,5 mm² - flexibil - fără manșoane
Cuplu de strângere: 0,5...0,6 Nm șurubelniță plată Ø 2,5 mm 3 mm
Certificate și standarde
Certificate: CE, CULus
Standarde: IEC 60947-4-2, UL 60947-4-1
Caracteristici de izolare
Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 6 kV
Grad de poluare: 2
Dimensiuni și greutate
Lățime: 22,5 mm
Înălțime: 99 mm
Adâncime: 114,5 mm
Parametri de mediu
Grad de protecție IP: IP20
Acoperire protectoare: TC
Temperatura ambiantă în timpul funcționării: -25...70 °C fără reducerea performanței
Temperatura ambiantă în timpul depozitării: -40...80 °C
