Schneider Electric TeSys Hybrid LZ8H2X43BD este un controler avansat și compact pentru motoare rotative, care reprezintă o piatră de temelie fiabilă a automatizării industriale moderne. Acest starter ultracompact aparține familiei de produse TeSys Hybrid și are parametri tehnici excelenți, care îl fac ideal pentru o varietate de aplicații industriale. Modelul LZ8H2X43BD este echipat cu o funcție de siguranță Safe Torque Off (STO) care asigură SIL 3 conform IEC 61508-1 și îndeplinește cerințele PL = e ale ISO 13849-1 pentru funcția de oprire. În ceea ce privește protecția motorului, acesta oferă un nivel de siguranță SIL 2. Acest lucru reprezintă un nivel extrem de ridicat de siguranță, care este susținut și de date detaliate privind fiabilitatea siguranței: 517 ani MTTFd pentru funcția de oprire și 447 ani pentru protecția motorului, precum și 99% SFF pentru ambele funcții. Valoarea PFHd este de 2,67E-9 1/h pentru funcția de oprire, ceea ce garantează o siguranță excepțională. Dispozitivul are un design cu 3 poli, funcționează la 500 V c.a. și are un curent nominal de funcționare de 2,4 A în categoriile AC-51 și AC-53A, chiar și atunci când este montat unul lângă altul. Protecția comutatorului termic este reglabilă în intervalul 0,18-2,4 A, acoperind o gamă largă de puteri ale motorului: 0,37 kW la 220-230 V, 0,75 kW la 380-440 V și până la 1,1 kW la 500 V, cu un factor de putere de 0,65. Exprimat în cai putere, aceasta este de 0,5 CP la 200-230 V și 1 CP la 460 V. Circuitul de control funcționează la 24 V c.c., în intervalul 19,2-30 V c.c. Consumul de energie nu depășește 40 mA la 24 V c.c. Schneider Electric TeSys H LZ8H2X43BD are terminale cu arc compatibile cu cabluri rigide sau flexibile de 0,2-2,5 mm². Frecvența maximă de funcționare este de 120 cicluri/minut pentru AC-51 și 6 cicluri/minut pentru AC-53A, în ambele cazuri cu un ciclu de funcționare de 50%. Poate fi montat pe o șină DIN folosind cleme și are o lățime de numai 22,5 mm, o înălțime de 99 mm și o adâncime de 114,5 mm, ceea ce înseamnă că este extrem de compact, cu o greutate netă de 212 g. Dispozitivul are un grad de protecție IP20 și poate fi utilizat într-un interval de temperatură ambiantă de -25...70 °C fără nicio reducere a performanței. Este conform cu standardele IEC 60947-4-2 și UL 60947-4-1 și este, de asemenea, certificat ATEX ca dispozitiv asociat pentru protecția motorului în zonele 1 și 21. LZ8H2X43BD este certificat CE și CULus, asigurând o aplicabilitate internațională largă. Produsul este deosebit de util în aplicații în care sunt importante designul compact, protecția fiabilă a motorului și funcțiile de siguranță de nivel înalt.

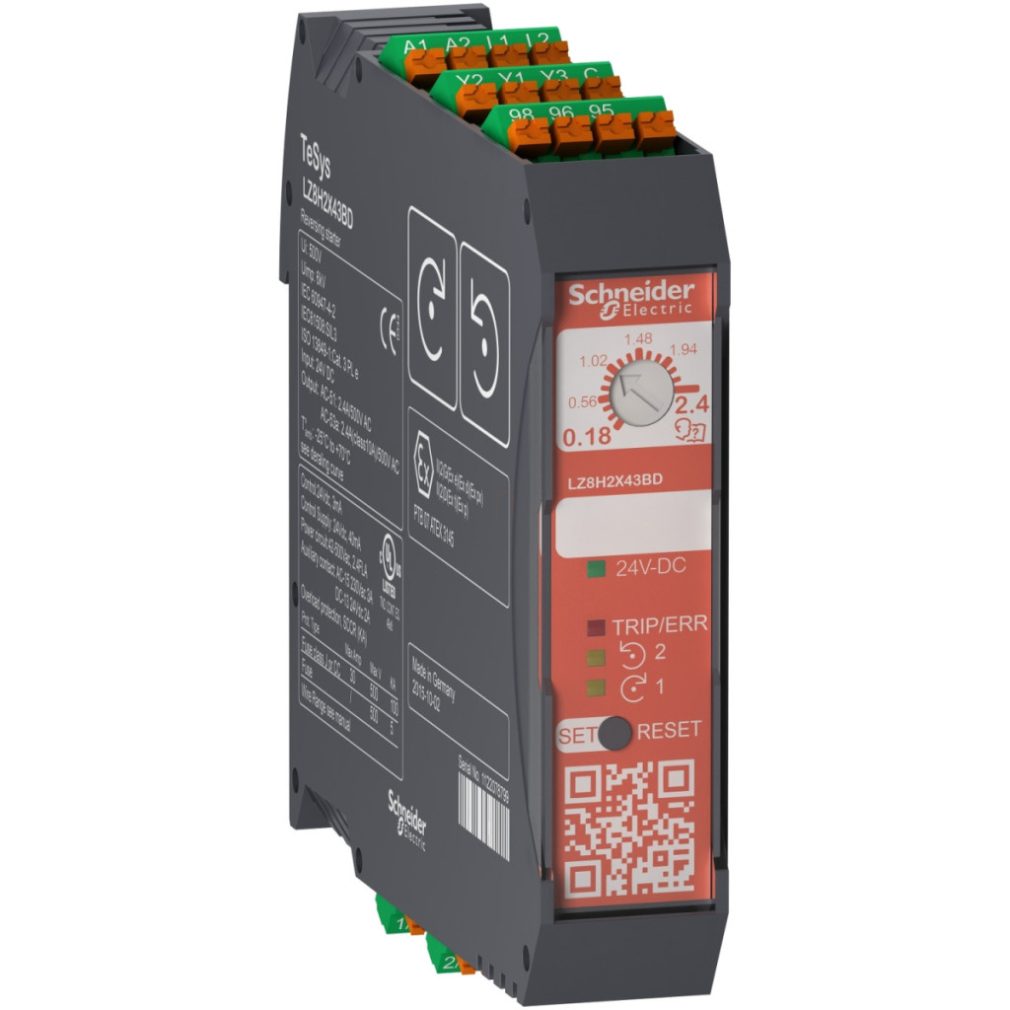

Schneider Electric TeSys H - LZ8H2X43BD - Controler compact pentru motor rotativ STO de siguranță 0,75 kW 24 VCC, date tehnice arc
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys Hybrid
Denumire scurtă a dispozitivului: LZ8H
Tipul produsului: Comutator de control direcțional, starter ultracompact
Tipul starterului motorului: Pornire directă
Număr de poli: 3P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 500 V c.a.
Curent nominal de funcționare [Ie]: 2,4 A pentru 500 V c.a.-51
2,4 A pentru 500 V c.a.-53A
2,4 A pentru 500 V c.a.-51 montat alăturat
2,4 A pentru 500 V c.a.-53A montat alăturat
Domeniu de protecție al comutatorului termic: 0,18...2,4 A
Puterea motorului (kW):
0,37 kW 220 V c.a., factor de putere 0,65
0,37 kW 230 V c.a., factor de putere 0,65
0,75 kW 380 V c.a., factor de putere 0,65
0,75 kW 400 V c.a., factor de putere 0,65
0,75 kW 415 V c.a., factor de putere 0,65
0,75 kW 440 V c.a., factor de putere 0,65
1,1 kW 500 V c.a., factor de putere 0,65
Puterea motorului (CP):
0,5 CP la 200 V c.a.
0,5 CP la 230 V c.a.
1 CP la 460 V c.a.
Tensiunea circuitului de comandă [Uc]: 24 V c.c.
Limite de tensiune ale circuitului de comandă: 19,2...30 V c.c.
Consum de curent: <= 40 mA la 24 V c.c.
Caracteristici de siguranță
Nivel de siguranță:
SIL 3 conform IEC 61508-1 pentru funcția de oprire
PL = e conform ISO 13849-1 pentru funcția de oprire
SIL 2 conform IEC 61508-1 pentru protecția motorului
Date privind fiabilitatea siguranței:
MTTFd = 517 ani pentru funcția de oprire
PFHd = 2,67E-9 1/h pentru funcția de oprire
SFF = 99% pentru funcția de oprire
SFF = 99% pentru protecția motorului
MTTFd = 447 ani pentru protecția motorului
Caracteristici de funcționare
Clasă de declanșare termică: Clasa 10A conform IEC 60947-4-2
Compoziția contactului auxiliar: 1 C/O pentru indicarea defectelor
Resetare: Manuală
Resetare electrică
Durată de viață electrică: 30 de milioane de cicluri
Frecvență maximă de funcționare:
120 cicluri/minut AC-51 la un ciclu de funcționare de 50%
6 cicluri/minut AC-53A la un ciclu de funcționare de 50%
Caracteristici mecanice
Metodă de montare: Cu cleme
Suprafață de montare: Șină DIN
Conexiuni - blocuri terminale:
Cleme cu arc 1 cablu(e) 0,2...2,5 mm² - rigid
Clemă cu arc 1 cablu(e) 0,25...2,5 mm² - flexibil - cu manșoane
Clemă cu arc 1 cablu(e) 0,2...2,5 mm² - flexibil - fără manșoane
Dimensiuni:
Lățime: 22,5 mm
Înălțime: 99 mm
Adâncime: 114,5 mm
Greutate netă: 212 g
Certificate și standarde
Certificate:
ATEX ca echipament asociat pentru protecția motorului în zonele 1 și 21
CE
CULus
Standarde:
IEC 60947-4-2
UL 60947-4-1
Caracteristici de mediu
Grad de protecție IP: IP20
Tratament de protecție: TC
Temperatură ambiantă de funcționare: -25...70 °C fără reducerea performanței
Temperatură ambiantă de depozitare: -40...80 °C
