Comutatorul rotativ LZ8H6X53BD din gama TeSys Hybrid de la Schneider Electric este un starter de motor ultracompact care combină siguranța și dimensiunile compacte pentru aplicații industriale. Acest dispozitiv cu 3 poli și tensiune nominală de 500 V c.a. a fost proiectat special pentru cerințele mediilor industriale moderne, unde economisirea spațiului și un nivel ridicat de siguranță sunt la fel de importante. Produsul este optimizat pentru motoare de 3 kW la 400 V, dar poate fi utilizat și la alte niveluri de putere: 1,5 kW (220/230 V), 2,2 kW (380 V) și 3 kW (400/415/440/500 V) CA. În ceea ce privește puterea, poate fi utilizat pentru motoare cu o putere nominală de 1 CP (200 V), 1,5 CP (230 V) și 3 CP (460 V). O caracteristică specială a modelului LZ8H6X53BD este funcția integrată Safe Torque Off (STO), care oferă integritate de siguranță SIL 3 conform IEC 61508-1 și nivel de performanță de siguranță PL=e conform ISO 13849-1 pentru funcția de oprire. Acesta oferă un nivel de siguranță SIL 2 pentru protecția motorului. Acest lucru este deosebit de important în aplicațiile în care oprirea de urgență sau întreținerea în condiții de siguranță sunt cerințe esențiale. Circuitul de control funcționează la 24 V c.c., în intervalul 19,2-30 V c.c., cu un consum maxim de curent de 40 mA. Produsul are terminale cu arc care permit conectarea cablurilor rigide sau flexibile de 0,2-2,5 mm². Dispozitivul are dimensiuni compacte: 22,5 mm lățime, 99 mm înălțime și 114,5 mm adâncime, cântărind doar 212 g. Poate fi montat rapid pe o șină DIN folosind cleme. LZ8H6X53BD dispune de protecție termică la suprasarcină de clasa 10A (conform IEC 60947-4-2), protecție la temperatură și protecție termică reglabilă în intervalul 1,5-9A. Dispozitivul oferă un grad ridicat de durabilitate electrică, cu 30 de milioane de cicluri de funcționare. Frecvența maximă de funcționare este de 120 de cicluri/minut pentru aplicații AC-51 și de 6 cicluri/minut pentru aplicații AC-53A cu ciclu de funcționare de 50%. Produsul are certificări internaționale, inclusiv CULus, ATEX (ca dispozitiv asociat cu protecția motorului în zonele 1 și 21) și marcaj CE. Este conform cu standardele UL 60947-4-1 și IEC 60947-4-2. Are un grad de protecție IP20 pentru protecția mediului și poate fi utilizat la sarcină maximă între -25 °C și +30 °C, iar cu performanțe reduse între +30 °C și +70 °C. Intervalul de temperatură de depozitare este între -40 °C și +80 °C. Demarorul de motor Schneider Electric LZ8H6X53BD este alegerea ideală pentru mediile industriale în care spațiul este limitat, dar controlul motorului trebuie să îndeplinească cerințe ridicate de siguranță. Este recomandat în special pentru controlul sistemelor de transport, liniilor de producție, mașinilor de ambalare și altor echipamente industriale în care oprirea în condiții de siguranță este esențială.

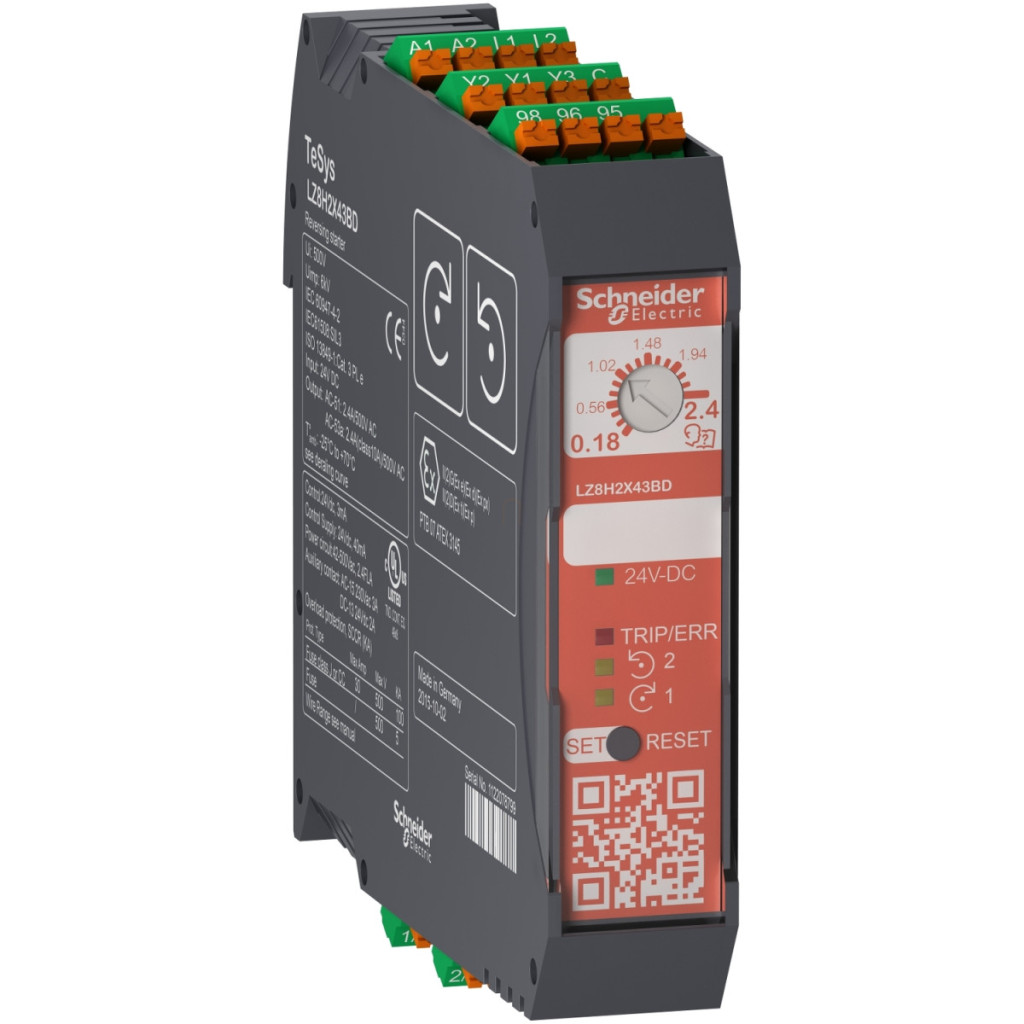

Schneider Electric TeSys H - LZ8H6X53BD - Controler rotativ compact de siguranță STO pentru motor 3 kW 24 Vcc, date tehnice arc
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys Hybrid
Identificator scurt al produsului: LZ8H
Tipul produsului sau al componentei: Demaror ultracompact cu control al sensului de rotație
Tipul demarorului motorului: Pornire directă
Descrierea polilor: 3P
Tensiune nominală de funcționare: 500 V AC
Curent nominal de funcționare: 6,5 A pentru 500 V c.a.-53A, 9 A pentru 500 V c.a.-51, 5 A pentru 500 V c.a.-53A când este montat lateral, 7 A pentru 500 V c.a.-51 când este montat lateral
Interval de reglare a protecției termice: 1,5...9 A
Puteri nominale ale motorului
Exprimate în kW:
1,5 kW 220 V c.a. 0,65
1,5 kW 230 V c.a. 0,65
2,2 kW 380 V c.a. 0,65
3 kW 400 V c.a. 0,65
3 kW 415 V c.a. 0,65
3 kW 440 V c.a. 0,65
3 kW 500 V c.a. 0,65
Exprimată în CP:
1 CP 200 V c.a.
1,5 CP 230 V c.a.
3 CP 460 V c.a.
Tensiune circuit de comandă: 24 V c.c.
Caracteristici de siguranță
Nivel de siguranță:
SIL 3 conform IEC 61508-1 funcție de oprire
PL = e conform ISO 13849-1 funcție de oprire
SIL 2 conform IEC 61508-1 protecție motor
Date privind fiabilitatea siguranței:
MTTFd = 517 ani funcție de oprire
PFHd = 2,67E-9 1/h funcție de oprire
SFF = 99% funcție de oprire
SFF = 99% protecție motor
MTTFd = 447 ani protecție motor
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-2
Caracteristici suplimentare
Compoziția contactului auxiliar: 1 semnal de defect C/O
Limite de tensiune ale circuitului de control: 19,2...30 V CC
Consum de curent: <= 40 mA la 24 V CC
Resetare: Resetare manuală, electrică
Durabilitate electrică: 30 de milioane de cicluri
Viteză maximă de funcționare: 120 cicluri/minut AC-51 50% ON, 6 cicluri/minut AC-53A 50% BE
Montare și conectare
Metodă de montare: Cu cleme
Bază de montare: Șină DIN
Conectare - terminale: Terminale cu arc 1 cablu(e) 0,2...2,5 mm² - rigid, cleme cu arc 1 cablu(uri) 0,25...2,5 mm² - flexibil - cu manșoane, cleme cu arc 1 cablu(uri) 0,2...2,5 mm² - flexibil - fără manșoane
Standarde și certificări
Certificări: CULus, ATEX ca echipament asociat pentru protecția motorului în zonele 1 și 21, CE
Standarde: UL 60947-4-1, IEC 60947-4-2
Caracteristici electrice
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz
Tensiune nominală de impuls: 6 kV
Grad de poluare: 2
Dimensiuni și greutate
Lățime: 22,5 mm
Înălțime: 99 mm
Adâncime: 114,5 mm
Greutate netă: 212 g
Caracteristici de mediu
Grad de protecție IP: IP20
Tratament de protecție: TC
Temperatura aerului ambiant în timpul funcționării: -25...30 °C fără reducere a puterii, 30...70 °C cu reducere a puterii
Temperatura aerului ambiant în timpul depozitării: -40...80 °C
