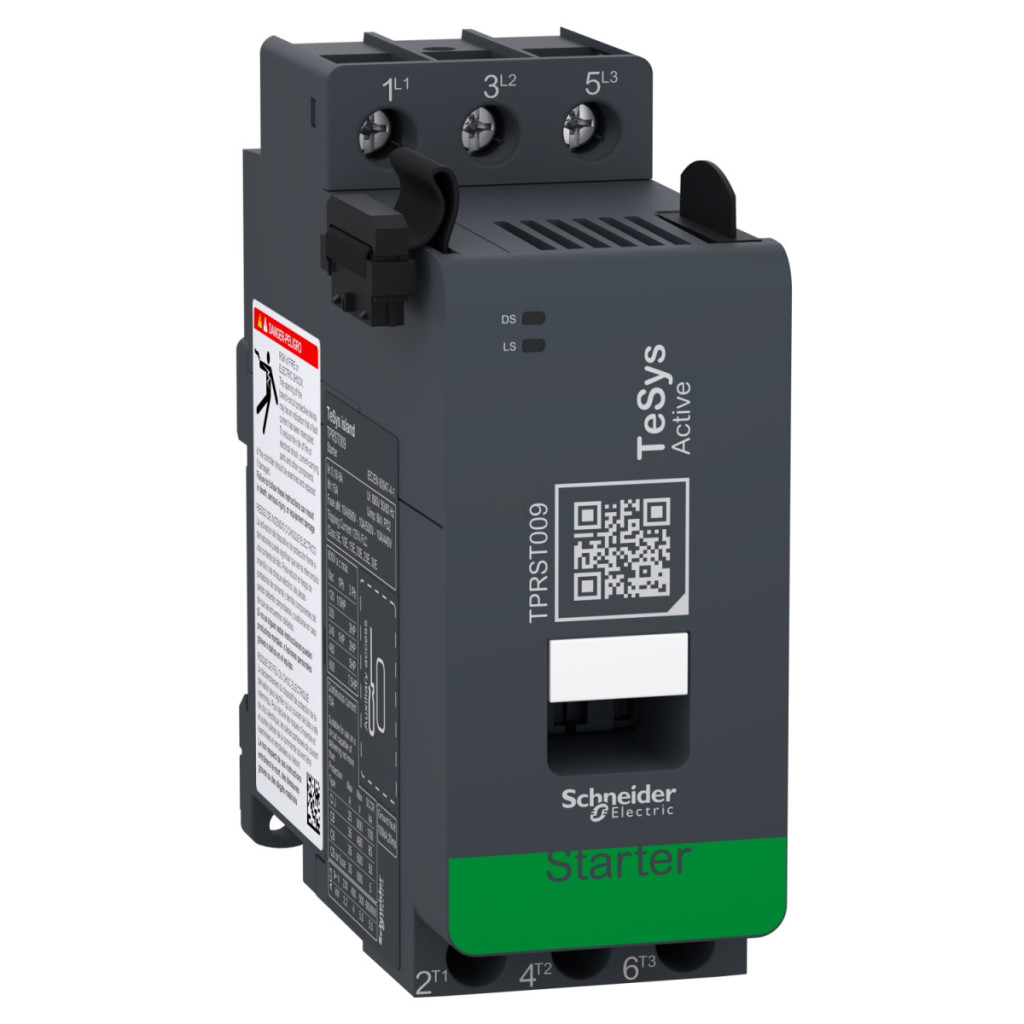

Schneider Electric TeSys island - TPRST009 - pornitor motor 9 A / 4 kW date tehnice
Informații generale
Producător: Schneider Electric
Familia de produse: TeSys
Denumirea produsului: TeSys island
Denumire scurtă a dispozitivului: TPRST
Număr articol: TPRST009
Tipul produsului sau al componentei: Demaror motor
Tipul demarorului motor: Direct On Line (DOL)
Caracteristicile dispozitivului
Descrierea dispozitivului: Demaror direct conectat la un controler de automatizare prin intermediul unui cuplaj de magistrală, funcționează numai când este conectat la un cuplaj de magistrală
Funcții disponibile: Detectarea prezenței tensiunii de intrare, protecția cablajului electric și a sarcinii, monitorizarea puterii și energiei Conectat la modulul de tensiune TPRVM
Compatibilitate produs: Cuplaj bus TPRBC, modul de interfață de tensiune TPRVM
Descriere poli: 3P (3 NO)
Categorii de aplicații
AC-1, AC-2, AC-3, AC-4, AC-3e
Date privind performanța motorului
Puterea motorului kW: 2,2 kW la 230 V 50 Hz (AC-3), 4 kW la 380...415 V 50 Hz (AC-3), 4 kW la 440 V 50 Hz (AC-3), 5,5 kW la 500 V 50 Hz (AC-3), 5,5 kW la 690 V 50 Hz (AC-3)
Puterea motorului HP (UL/CSA): 0,33 CP la 120 V c.a. 60 Hz pentru motoare monofazate, 1 CP la 240 V c.a. 60 Hz pentru motoare monofazate, 2 CP la 208 V c.a. 60 Hz pentru motoare trifazate, 2 CP la 240 V c.a. 60 Hz pentru motoare trifazate, 5 CP la 480 V c.a. 60 Hz pentru motoare trifazate, 7,5 CP la 600 V c.a. 60 Hz pentru motoare trifazate
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: <= 690 V c.a. 47...63 Hz
Curent nominal de funcționare [Ie]: 9 A (sub 50 °C) <= 440 V c.a.-3, 15 A (sub 50 °C) <= 440 V c.a.-1
Curent termic convențional cu flux de aer liber [Ith]: 15 A (la 50 °C)
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1, 600 V conform UL 60947-4-1, 600 V conform CSA C22.2 Nr. 60947-4-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-1
Categorie de supratensiune: III
Interval de reglare a protecției termice: 0,18...9 A
Clasa de suprasarcină termică: Clasa 5...30
Resetare: De la distanță sau automată
Capacitate nominală de rupere Irms: 250 A la 440 V conform IEC 60947
Capacitate nominală de rupere: 250 A la 440 V conform IEC 60947
Curent nominal de rezistență pe termen scurt [Icw]: 210 A la 40 °C timp de 1 secundă, 105 A la 40 °C timp de 10 secunde, 61 A la 40 °C timp de 1 minut, 30 A la 40 °C timp de 10 minute
Impedanță medie: 2,5 mOhm - Ith 15 A la 50 Hz
Pierdere de putere pe pol: 0,2 W AC-3 - Ith 9 A, 0,56 W AC-1 - Ith 15 A
Tensiunea circuitului de control [Uc]: 24 V DC, furnizată de cuplajul de magistrală
Consum de curent: 160 mA cu contact închis, 160 mA cu contact deschis
Pierdere de putere în W: 3,5 W la Ie AC-3
Caracteristici mecanice
Durată de viață mecanică: 30 de milioane de cicluri
Durată de viață electrică: 2 milioane de cicluri la 9 A AC-3 la Ue 440 V, 1,2 milioane de cicluri la 15 A AC-1 la Ue 440 V
Viteza maximă de funcționare: 3600 cicluri/minut AC-3
Timp de funcționare: < 100 ms închidere, < 30 ms deschidere
Funcții de protecție
Tip de protecție: Protecție termică la suprasarcină, protecție împotriva supraîncălzirii motorului, protecție împotriva supracurentului, protecție împotriva subcurentului, protecție împotriva blocării, protecție împotriva pornirii lungi, protecție împotriva blocării, blocare ciclu rapid, control secvență fază, blocare repornire rapidă, protecție inversare fază, protecție pierdere fază, protecție împotriva dezechilibrului de fază, protecție împotriva defectelor la pământ
Funcții de monitorizare
Tip de monitorizare: Timp de pornire, timp de comutare, număr de defecte, număr de cicluri de comutare, număr de cicluri de pornire a dispozitivului, curent mediu Iavg, tensiune medie Vavg, curent maxim Imax, tensiune maximă Vmax, putere activă și reactivă cu modul de tensiune, energie activă și reactivă cu modul de tensiune, factor de putere real cu modul de tensiune
Semnalizare locală
1 LED (verde/roșu) pentru starea dispozitivului (DS), 1 LED (verde/roșu) pentru starea sarcinii (LS)
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări de produs: EAC, CSA, CCC, UL
Montare și conexiuni
Metodă de montare: Orizontală și verticală (pe șină DIN simetrică de 35 mm)
Conexiuni - terminale: Terminale cu șurub cu diverse opțiuni de cablu (rigid, capăt de cablu flexibil sau fără)
Cuplu de strângere: 1,7 N·m - cu șurubelniță plată Ø 6 mm sau șurubelniță Philips dimensiunea 2
Dimensiuni
Lățime: 45 mm
Înălțime: 116 mm
Adâncime: 115 mm
Caracteristici de mediu
Temperatura ambiantă de depozitare: -25...70 °C
Temperatura mediului de funcționare: -10...50 °C fără reducerea puterii, 50...60 °C cu reducerea puterii
Umiditate relativă: 5...95%
Altitudine de funcționare: 0...2000 m fără reducere a puterii
Grad de protecție IP: IP20
Grad de poluare: 2
Tratament de protecție: TC
Rezistență la foc: 960 °C conform UL 94, 850 °C conform IEC 60695-2-1, 650 °C conform IEC 60695-2-12
Rezistență la impact: 15 gn (durată = 11 ms) conform IEC 60068-2-27
Rezistență la vibrații: 1,5 mm vârf la vârf (f = 3...13 Hz) conform IEC 60068-2-6, 1 gn (f = 13...200 Hz) conform IEC 60068-2-6
