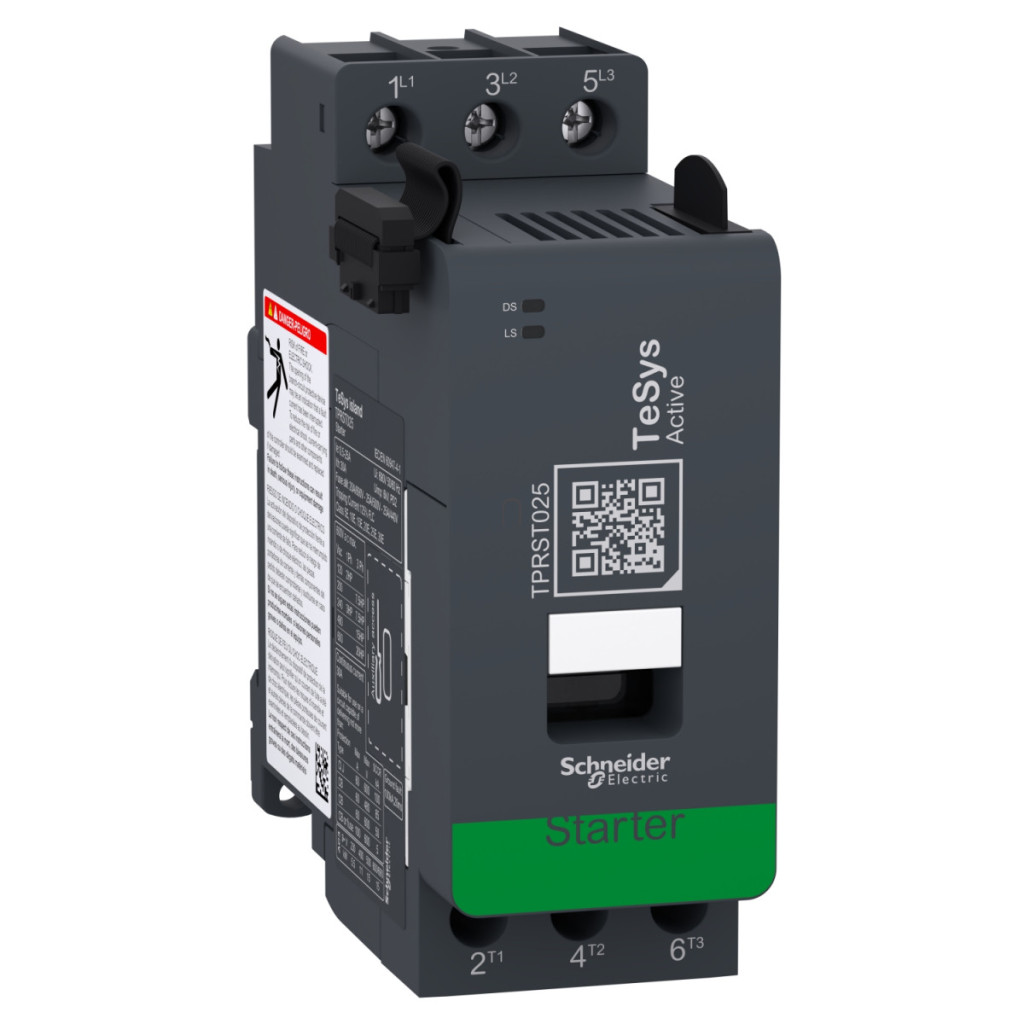

Demarorul de motor Schneider Electric TeSys island TPRST025 este o soluție modernă și inteligentă de control al motorului, concepută special pentru medii industriale. Acest demaror de motor direct-on-line (DOL) de 25 A poate gestiona o putere a motorului de 11 kW la 380-415 V în categoria de utilizare AC-3. În ciuda designului său compact, acesta oferă o soluție de înaltă performanță pentru conectarea la sisteme de automatizare. Demarorul de motor TeSys island TPRST025 este un dispozitiv extrem de versatil care funcționează ca parte a familiei de produse TeSys și poate fi conectat numai prin conectorul de magistrală TPRBC. Datorită designului său cu trei poli (3 NO), dispozitivul este capabil să gestioneze motoare de 5,5 kW la 230 V, până la 11 kW la 380-440 V și chiar motoare de 15 kW într-un mediu de 500-690 V. Pentru aplicații din America de Nord, acesta oferă 2 CP la 120 V și 3 CP la 240 V pentru motoare monofazate și 7,5 CP la 208 V și 240 V, 15 CP la 480 V și 20 CP la 600 V pentru motoare trifazate. TPRST025 are o serie de caracteristici inteligente, inclusiv detectarea tensiunii de intrare, protecția liniei și a sarcinii și monitorizarea puterii și energiei atunci când este conectat la modulul de tensiune TPRVM. Produsul are capacități impresionante de protecție, inclusiv protecție termică la suprasarcină, protecție la supraîncălzirea motorului, protecție la supracurent, protecție la subcurent, protecție la blocare, protecție la pornire lungă, protecție la blocare, blocare rapidă a ciclului, blocare rapidă a repornirii, protecție la secvența de faze, protecție împotriva inversării fazelor, protecție împotriva pierderii fazelor, protecție împotriva dezechilibrului fazelor și protecție împotriva defectelor la împământare. Dispozitivul are, de asemenea, capacități avansate de monitorizare care vă permit să urmăriți timpul de funcționare al dispozitivului, numărul de cicluri de comutare, numărul de defecte și alți parametri importanți. Demarorul de motor TPRST025 are specificații tehnice remarcabile: flux de căldură convențional în aer liber de 30 A la 50 °C, tensiune de izolație de 690 V în conformitate cu IEC 60947-4-1, tensiune de impuls de 6 kV, interval de declanșare termică de 0,5-25 A, clasă de suprasarcină termică 5-30, opțiune de resetare la distanță sau automată, Curent nominal de pornire de 450 A la 440 V, curent nominal de scurtă durată de 380 A timp de 1 secundă la 40 °C. Durata de viață mecanică a dispozitivului este de 30 de milioane de cicluri, iar durata de viață electrică este de 1,65 milioane de cicluri la 25 A AC-3 la 440 V. Demarorul motorului este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1 și CSA C22.2 Nr. 60947-4-1, și este, de asemenea, certificat CCC, UL, CSA și EAC.
Insula Schneider Electric TeSys - TPRST025 - pornitor motor 25 A / 11 kW date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys island
Denumire scurtă a dispozitivului: TPRST
Tipul produsului: Demaror motor
Tipul demarorului motor: Direct on line (DOL)
Descrierea dispozitivului
Demaror direct conectat la un controler de automatizare printr-o conexiune bus
Funcționează numai când este conectat la o conexiune bus
Funcții disponibile
Detectarea tensiunii de intrare
Protecția liniei electrice și a sarcinii
Monitorizarea puterii și energiei atunci când este conectat la un modul de tensiune TPRVM
Combinații de produse
Conector bus TPRBC
Modul de interfață de tensiune TPRVM
Caracteristici electrice
Descrierea polilor: 3P (3 NO)
Categorie de utilizare: AC-1, AC-2, AC-3, AC-4, AC-3e
Puterea motorului:
5,5 kW la 230 V 50 Hz (AC-3)
11 kW la 380,..415 V 50 Hz (AC-3)
11 kW la 440 V 50 Hz (AC-3)
15 kW la 500 V 50 Hz (AC-3)
15 kW la 690 V 50 Hz (AC-3)
Puterea motorului HP (UL / CSA)
2 CP pentru motoare monofazate de 120 V c.a. 60 Hz
3 CP pentru motoare monofazate de 240 V c.a. 60 Hz
7,5 CP pentru motoare trifazate de 208 V c.a. 60 Hz
7,5 CP pentru 240 V c.a. 60 Hz pentru motoare trifazate
15 CP pentru 480 V c.a. 60 Hz pentru motoare trifazate
20 CP pentru 600 V c.a. 60 Hz pentru motoare trifazate
Valori și curenți nominali
Tensiune nominală de funcționare [Ue]: <= 480 V c.a. 47...63 Hz pentru categoria de supratensiune III, <= 690 V c.a. 47...63 Hz pentru categoria de supratensiune II
Curent nominal de funcționare [Ie]: 25 A (<50 °C) la <= 440 V c.a.-3, 30 A (<50 °C) la <= 440 V c.a.-1
Curent termic convențional măsurat în aer liber [Ith]: 30 A (la 50 °C)
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1, 600 V conform UL 60947-4-1, 600 V conform CSA C22.2 Nr. 60947-4-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Protecție
Interval de declanșare termică: 0,5...25 A
Clasă de declanșare termică: 5...clasa 30
Resetare: De la distanță sau automată
Performanță
Curent nominal de pornire: 450 A la 440 V conform IEC 60947
Curent nominal de întrerupere: 450 A la 440 V conform IEC 60947
Curent nominal de scurtă durată [Icw]:
380 A la 40 °C - 1 s
240 A la 40 °C - 10 s
120 A la 40 °C - 1 min
50 A la 40 °C - 10 min
Caracteristici fizice
Impedanță medie: 2 mOhm - Ith 30 A 50 Hz
Disipare de putere pe pol: 1,25 W AC-3 - Ith 25 A, 1,8 W AC-1 - Ith 30 A
Tensiune circuit de control [Uc]: 24 V DC furnizată de conectorul magistralei
Consum de curent: 160 mA contactor închis, 160 mA contactor deschis
Disipare de putere: 6,6 W Ie pentru AC-3
Caracteristici suplimentare
Durată de viață mecanică: 30 de milioane de cicluri
Durată de viață electrică: 1,65 milioane de cicluri la 25 A AC-3 cu Ue 440 V, 2 milioane de cicluri la 30 A AC-1 cu Ue 440 V
Viteza maximă de funcționare: 3600 cicluri/minut AC-3
Timp de funcționare: < 100 ms pentru închidere, < 30 ms pentru deschidere
Dimensiuni
Lățime: 45 mm
Înălțime: 121 mm
Adâncime: 115 mm
Condiții de mediu
Temperatură de depozitare: -25...70 °C
Temperatură de funcționare: -10...50 °C fără reducere a puterii, 50...60 °C cu reducere a puterii
Umiditate relativă: 5...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței
Grad de protecție IP: IP20
