Schneider Electric TeSys island TPRST080 este un demaror avansat pentru motoare cu pornire directă (DOL), cu un curent nominal de funcționare de 80 A în aplicații AC-1 și 66 A în aplicații AC-3. Acest modul compact de control al motorului de 37 kW este o componentă esențială a sistemelor moderne de automatizare industrială, în special în medii în care controlul de la distanță al motorului și monitorizarea continuă sunt priorități. Demarorul de motor TeSys island TPRST080 funcționează exclusiv atunci când este conectat la un cuplaj de magistrală TPRBC, permițând integrarea perfectă în sistemele de automatizare. Dispozitivul are o serie de caracteristici avansate, inclusiv detectarea tensiunii în amonte, protecția liniei electrice și a sarcinii, precum și monitorizarea puterii și energiei atunci când este conectat la un modul de tensiune TPRVM. Designul cu 3 poli (3 NO) asigură o aplicabilitate largă și poate fi utilizat în mai multe categorii de aplicații (AC-1, AC-2, AC-3, AC-4, AC-3e). Parametrii tehnici remarcabili ai TeSys island TPRST080 includ o tensiune nominală de funcționare de 690 V c.a., o tensiune nominală de impuls de 6 kV și protecție reglabilă la suprasarcină în intervalul 4-80 A. Dispozitivul poate funcționa cu diferite puteri ale motorului: 18,5 kW la 230 V, 37 kW la 380-415 V și, de asemenea, 37 kW (AC-3) la niveluri de tensiune de 440 V, 500 V și 690 V. Pentru piața nord-americană, acesta oferă 5 cai putere la 120 V și 10 cai putere la 240 V pentru motoarele monofazate, în conformitate cu clasificarea UL/CSA, în timp ce pentru motoarele trifazate oferă 20 cai putere la 208 V și 240 V, 40 cai putere la 480 V și 50 cai putere la 600 V. Demarorul de motor TPRST080 oferă funcții extinse de protecție, inclusiv protecție termică la suprasarcină, protecție la supraîncălzirea motorului, protecție la supracurent și subcurent, blocare, pornire lungă, blocare rapidă a ciclului, blocare rapidă a repornirii, secvență de fază, pierdere de fază, inversare de fază, dezechilibru de fază și protecție la defect la împământare. Funcțiile de monitorizare ale dispozitivului vă permit să monitorizați timpul de funcționare, numărul de cicluri de comutare, numărul de defecte, curentul și tensiunea medie și, atunci când este completat cu modulul de tensiune TPRVM, puterea și energia activă și reactivă, precum și factorul de putere real. Indicarea stării locale este asigurată de două LED-uri: un LED verde/roșu indică starea dispozitivului (DS), iar un alt LED verde/roșu indică starea sarcinii (LS).

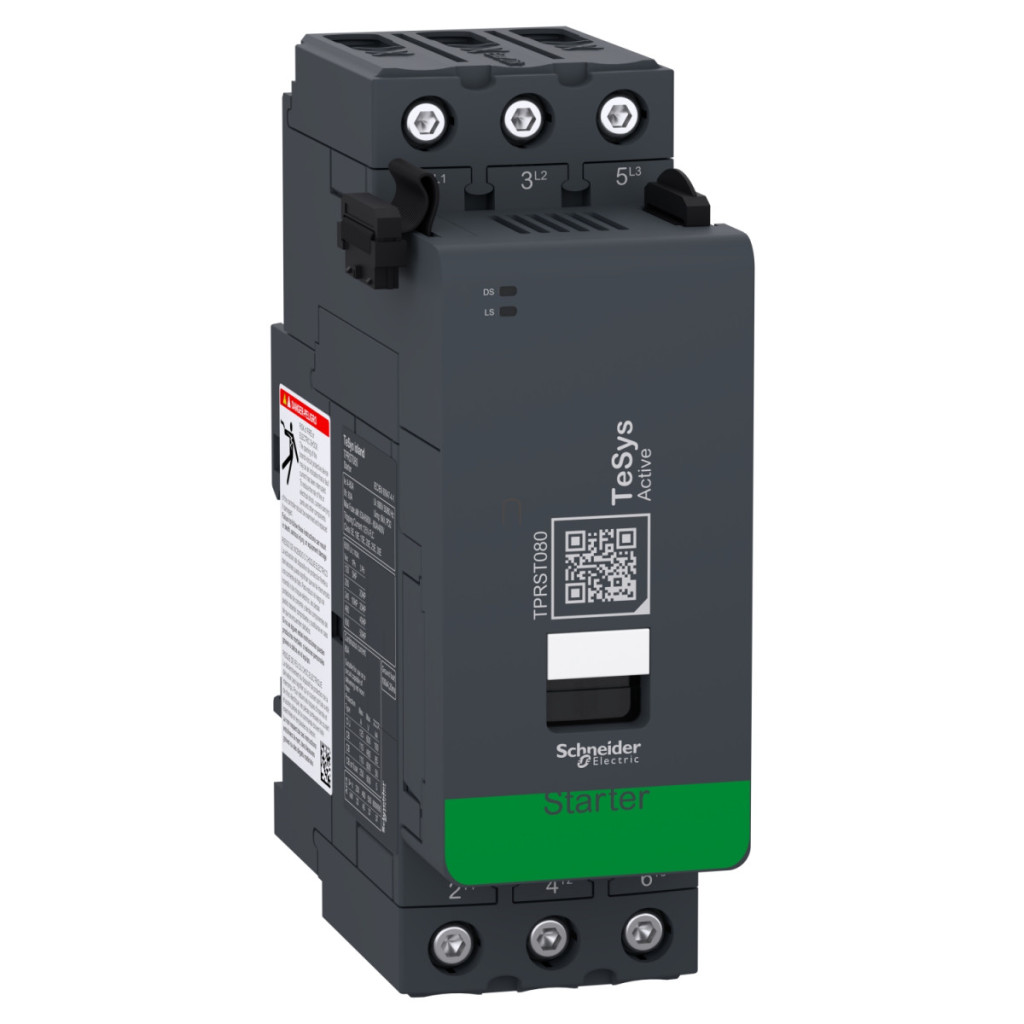

Insula Schneider Electric TeSys - TPRST080 - date tehnice pornitor motor 80 A / 37 kW
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: Insula TeSys
Denumire scurtă a dispozitivului: TPRST
Tipul produsului sau componentului: Demaror motor
Tipul demarorului motor: Direct on line (DOL)
Descrierea dispozitivului: Demaror direct conectat la un controler de automatizare prin intermediul unui cuplaj de magistrală, funcționează numai când este conectat la un cuplaj de magistrală
Funcții disponibile
Detectarea prezenței tensiunii de alimentare
Protecția cablajului electric și a sarcinii
Monitorizarea puterii și energiei Conectat la modulul de tensiune TPRVM
Compatibilitatea produsului
Cuplaj de magistrală TPRBC
Modul de interfață de tensiune TPRVM
Caracteristici electrice
Descrierea polilor: 3P (3 NO)
Categorie de utilizare: AC-1, AC-2, AC-3, AC-4, AC-3e
Puterea motorului kW: 18,5 kW 230 V 50 Hz (AC-3), 37 kW 380...415 V 50 Hz (AC-3), 37 kW 440 V 50 Hz (AC-3), 37 kW 500 V 50 Hz (AC-3), 37 kW 690 V 50 Hz (AC-3)
Puterea motorului HP (UL/CSA): 5 CP 120 V CA 60 Hz pentru motoare monofazate, 10 CP 240 V CA 60 Hz pentru motoare monofazate, 20 CP 208 V CA 60 Hz pentru motoare trifazate, 20 CP pentru motoare trifazate de 240 V c.a. 60 Hz, 40 CP pentru motoare trifazate de 480 V c.a. 60 Hz, 50 CP pentru motoare trifazate de 600 V c.a. 60 Hz
Tensiune nominală de funcționare [Ue]: <= 690 V c.a. 47...63 Hz
Curent nominal de funcționare [Ie]: 66 A (<50 °C) <= 440 V c.a.-3, 80 A (<50 °C) <= 440 V c.a.-1
Flux termic convențional de răcire cu aer liber [Ith]: 80 A (50 °C)
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1, 600 V conform UL 60947-4-1, 600 V conform CSA C22.2 Nr. 60947-4-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Categorie de supratensiune: III
Interval de reglare a protecției termice: 4...80 A
Clasă de suprasarcină termică: 5...clasa 30
Resetare: la distanță sau automată
Caracteristici mecanice
Metodă de montare: orizontală și verticală (pe șină DIN simetrică de 35 mm)
Conexiuni - blocuri terminale: Terminale cu șurub EverLink BTR pentru diverse dimensiuni de cablu (1...35 mm²)
Cuplu de strângere: 5 N.m - cablu 1...25 mm² hexagonal 4 mm, 8 N.m - cablu 25...35 mm² hexagonal 4 mm
Lățime: 55 mm
Înălțime: 167 mm
Adâncime: 125 mm
Greutate netă: 1,248 kg
Condiții de mediu
Temperatura ambiantă pentru depozitare: -25...70 °C
Temperatura ambiantă pentru funcționare: -10...50 °C fără reducere a puterii, 50...60 °C cu reducere a curentului
Umiditate relativă: 5...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
Grad de protecție IP: IP20
Grad de poluare: 2
Tratament de protecție: TC
Certificate și standarde
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 Certificări de produs: UL, CSA, CCC, EAC
