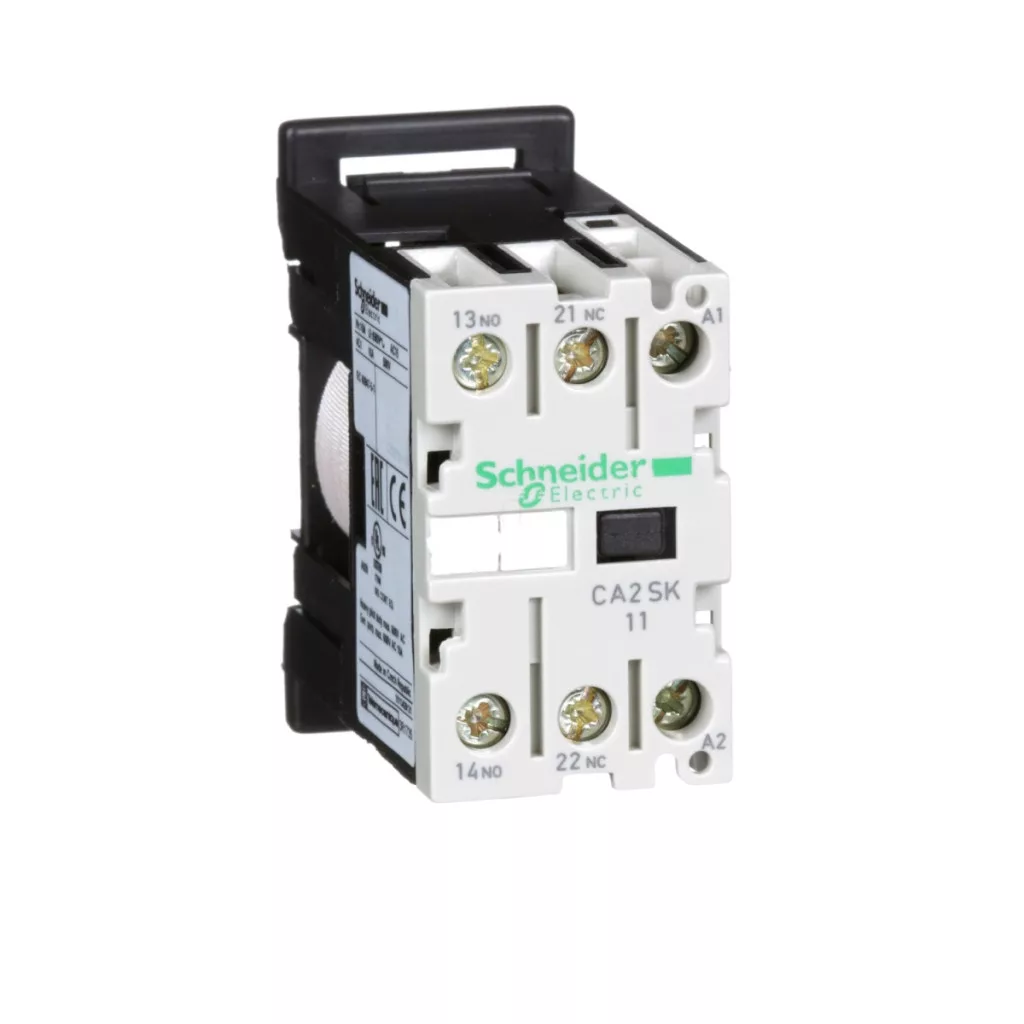

Reléul de control CA2SK11P7, parte a gamei de produse TeSys K de la Schneider Electric, este un releu de control compact și fiabil, conceput special pentru utilizarea în circuite de control. Acest model, dotat cu bobină de 230 V c.a., reprezintă alegerea ideală pentru sistemele de automatizare industrială, unde este necesară asigurarea unei comutații fiabile pentru diverse sarcini de control. Reléul CA2SK11P7 are o configurație de contacte 1NO+1NC (1 contact de închidere + 1 contact de deschidere), ceea ce permite o utilizare versatilă. Dispozitivul poate funcționa la o tensiune de lucru de maximum 690 V, până la o frecvență de 400 Hz, putând fi astfel utilizat într-o gamă largă de aplicații. Reléul se încadrează în categoriile de utilizare DC-13 și AC-15, ceea ce indică faptul că poate fi utilizat atât în circuite de comandă cu curent continuu, cât și în cele cu curent alternativ. Tipul circuitului de comandă este AC 50/60 Hz, iar tensiunea de comandă este de 230 V AC 50/60 Hz. Printre parametrii tehnici ai releului se remarcă curentul termic convențional de 10 A în aer liber (la 55 °C), precum și siguranța de 10 A gL recomandată pentru acesta, care corespunde standardelor VDE 0660 și IEC 60947. Tensiunea nominală de izolație de 690 V este în conformitate cu numeroase standarde internaționale, inclusiv IEC 60947, VDE 0110 grupa C, BS 5424, UL 508 și CSA C22.2 nr. 14. Reléul poate fi montat pe placă sau pe șină, ceea ce asigură o flexibilitate de instalare în diverse medii. Opțiunile de conectare ale modelului CA2SK11P7 sunt extrem de versatile: bornele cu șurub sunt potrivite pentru 1 cablu solid de 1,5-6 mm², 2 cabluri solide de 1,5-4 mm², 1 cablu flexibil de 0,5-6 mm² fără capăt de cablu, 1 cablu flexibil de 0,35-6 mm² cu capăt de cablu, 2 cabluri flexibile de 0,35-1,5 mm² cu capăt de cablu, precum și 2 cabluri flexibile de 0,35-2,5 mm² fără capăt de cablu. Cuplul de strângere al bornelor cu șurub este de 0,8 Nm, iar tipul capului de șurub este Pozidriv nr. 1. Limitele de tensiune ale circuitului de comandă al releului sunt următoarele: de eliberare 0,2-0,75 Uc (sub 50 °C), de funcționare 0,85-1,1 Uc (sub 50 °C). În ceea ce privește timpii de funcționare, între oprirea bobinei și deschiderea NO trec 6-8 ms, între alimentarea bobinei și închiderea NO trec 7-14 ms, între oprirea bobinei și închiderea NC trec 8-10 ms, iar între alimentarea bobinei și deschiderea NC trec 8-16 ms. Durata de viață mecanică a releului este impresionantă, de 10 milioane de cicluri, iar viteza maximă de funcționare este de 1200 de cicluri/oră. Puterea de pornire este de 16 VA (la 20 °C), iar puterea de menținere este de 4,2 VA (la 20 °C). Disiparea termică este de 1,4 W. CA2SK11P7 are dimensiuni compacte: înălțimea de 56 mm, lățimea de 27 mm și adâncimea de 55,5 mm. Greutatea netă este de doar 0,132 kg. Intervalul de temperatură de funcționare al releului este cuprins între -20 °C și 50 °C, iar intervalul de temperatură de depozitare este cuprins între -50 °C și 70 °C. Dispozitivul are grad de protecție IP2X, iar tratamentul de protecție corespunde cerințelor TC conform IEC 60068. Altitudinea de funcționare poate fi de 2000 m fără scăderea performanței. Releul este conform cu numeroase standarde și certificări internaționale, inclusiv standardele EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 nr. 60947-5-1, și deține certificări CB Scheme, cULus, EAC, CE și UKCA.
Schneider Electric TeSys K - CA2SK11P7 - Mini releu de control 230 V c.a. - Specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys CASK
Tipul produsului sau al componentei: Releu de control
Denumire scurtă a dispozitivului: CA2SK
Aplicație contactor: Circuit de control
Categorie de utilizare: DC-13, AC-15
Compoziția polilor: 1 NO + 1 NC
Tensiune nominală de funcționare [Ue]: <= 690 V <= 400 Hz
Tipul circuitului de comandă: AC 50/60 Hz
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
Caracteristici suplimentare
Curent termic convențional în aer liber [Ith]: 10 A (la 55 °C)
Siguranță recomandată: 10 A gL conform VDE 0660, 10 A gL conform IEC 60947
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947, VDE 0110 grupa C, BS 5424, UL 508 și CSA C22.2 nr. 14
Suprafață de fixare: Placă, Șină
Conexiuni - borne: Borne cu șurub 1 cablu(uri) 1,5…6 mm² solid, Terminale cu șurub pentru 2 cabluri de 1,5…4 mm² rigide, Terminale cu șurub pentru 1 cablu de 0,5…6 mm² fără capăt de cablu flexibil, Terminale cu șurub pentru 1 cablu de 0,35…6 mm² cu capăt de cablu flexibil, Terminale cu șurub 2 cabluri 0,35…1,5 mm² cu capăt de cablu flexibil, Terminale cu șurub 2 cabluri 0,35…2,5 mm² fără capăt de cablu flexibil
Cuplu de strângere: 0,8 N.m - pe bornele cu șurub, cap de șurub Pozidriv nr. 1
Limite de tensiune ale circuitului de comandă: De eliberare: 0,2...0,75 Uc (sub 50 °C), De funcționare: 0,85...1,1 Uc (sub 50 °C)
Timp de funcționare: 6...8 ms între oprirea bobinei și deschiderea NO, 7...14 ms între activarea bobinei și închiderea NO, 8...10 ms între oprirea bobinei și închiderea NC, 8...16 ms de la excitația bobinei până la deschiderea NC
Durată de viață mecanică: 10 milioane de cicluri
Viteză maximă de funcționare: 1200 cicluri/oră
Putere de pornire în VA: 16 VA (la 20 °C)
Consum de putere continuu în VA: 4,2 VA (la 20 °C)
Disipare termică: 1,4 W
Dimensiuni
Înălțime: 56 mm
Lățime: 27 mm
Adâncime: 55,5 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1
Certificări de produs: CB Scheme, cULus, EAC, CE, UKCA
Grad de protecție IP: IP2X
Tratament de protecție: TC conform IEC 60068
Temperatura aerului ambiant în timpul funcționării: -20…50 °C
Temperatura aerului ambiant în timpul depozitării: -50…70 °C
Altitudine de funcționare: 2000 m fără scăderea performanței
