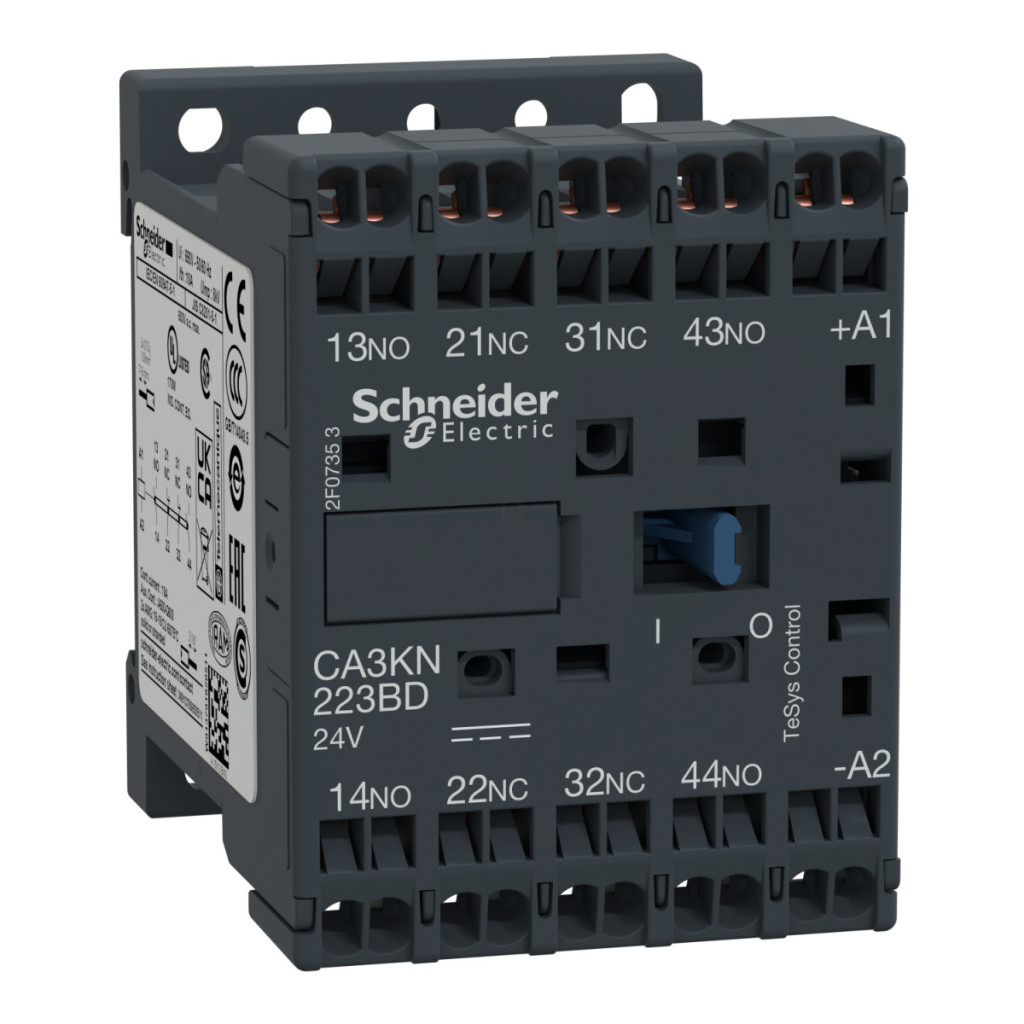

Comutatorul auxiliar Schneider Electric TeSys seria K CA3KN223BD este un releu de control extrem de fiabil și versatil, conceput special pentru aplicații industriale cu circuite de control. Acest releu compact cu o tensiune de control de 24 V c.c. este alegerea perfectă pentru medii în care funcționarea fiabilă și durata lungă de viață sunt cerințe esențiale. Comutatorul auxiliar CA3KN223BD are o configurație de 2 contacte NO (normal deschise) și 2 contacte NC (normal închise), care pot fi utilizate în siguranță la tensiuni de funcționare de până la 690 V. Dispozitivul aparține categoriilor de utilizare DC-13 și AC-15, ceea ce indică faptul că este adecvat atât pentru circuitele de control cu curent continuu, cât și pentru cele cu curent alternativ. Curentul nominal convențional de răcire cu aer liber de 10 A asigură o funcționare corespunzătoare chiar și la o temperatură ambiantă de 50 °C. Capacitatea nominală de comutare Irms este de 110 A în conformitate cu IEC 60947, ceea ce îl face adecvat pentru comutarea sarcinilor cu curenți de pornire mari. Parametrii tehnici ai TeSys K CA3KN223BD includ o durabilitate mecanică remarcabilă, care permite 20 de milioane de cicluri de comutare, și o frecvență maximă de funcționare de 10.000 de operații de comutare pe oră. Comutatorul asigură o funcționare rapidă: durează 30-40 ms între excitația bobinei și închiderea contactului NO și doar 10 ms între deexcitația bobinei și deschiderea contactului NO. Produsul are o imunitate la microîntreruperi de 2 ms, ceea ce asigură o funcționare fiabilă chiar și cu o sursă de alimentare instabilă. Intervalul de tensiune de funcționare al circuitului de control este între 0,8 și 1,15 Uc la 50 °C, în timp ce tensiunea de eliberare este între 0,1 și 0,75 Uc în aceleași condiții de temperatură. Datorită dimensiunilor sale compacte (58 mm înălțime, 45 mm lățime, 57 mm adâncime), CA3KN223BD poate fi instalat cu ușurință în diverse dulapuri de comandă. Produsul poate fi montat flexibil pe o șină DIN sau pe o placă și este ușor de conectat folosind terminale cu arc care acceptă fire solide sau flexibile (fără sârmă) de 0,75-1,5 mm². Releul poate fi utilizat într-un interval de temperatură ambiantă de la -25 °C la +50 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării, fără pierderi de performanță. Schneider Electric TeSys K CA3KN223BD este conform cu numeroase standarde și certificări internaționale, inclusiv EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1 și altele, asigurând adecvarea sa pentru utilizare pe piețele globale.
Schneider Electric TeSys K - CA3KN223BD - Date tehnice comutator auxiliar
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys CAK
Tipul produsului sau al componentei: Rele de control
Denumirea scurtă a dispozitivului: CA3K
Aplicația contactorului: Circuit de control
Categoria de utilizare: DC-13, AC-15
Compoziția contactului: 2 NO + 2 NC
Tensiune nominală de funcționare [Ue]: <= 690 V <= 400 Hz
Tip circuit de control: DC standard
Tensiune circuit de control [Uc]: 24 V DC
Informații suplimentare
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 50 °C)
Capacitate nominală de rupere Irms: 110 A conform IEC 60947
Valoarea nominală a siguranței asociate: 10 A gG conform IEC 60947, 10 A gG conform VDE 0660
Tensiune nominală de izolare [Ui]: 690 V conform IEC 60947, 750 V conform VDE 0110 grupa C, 690 V conform BS 5424, 600 V conform CSA C22.2 nr. 14
Suport de montare: Șină, placă
Conexiuni - blocuri terminale: Blocuri terminale cu arc 1 cablu(uri) 0,75...1,5 mm² solid, blocuri terminale cu arc 1 cablu(e) 0,75...1,5 mm² cablu flexibil fără papuci de cablu
Limite de tensiune ale circuitului de comandă: Funcționare: 0,8...1,15 Uc (<50 °C), Eliberare: 0,1...0,75 Uc (<50 °C)
Timp de funcționare: 10 ms terminare excitație bobină și deschidere NO, 30...40 ms excitație bobină și închidere NO, 15 ms terminare excitație bobină și închidere NC, 25...35 ms excitație bobină și deschidere NC
Durabilitate mecanică: 20 milioane de cicluri
Frecvență maximă de funcționare: 10.000 cicluri/oră
Imunitate la microîntreruperi: 2 ms
Putere de pornire în W: 3 W (la 20 °C)
Consum continuu de energie în W: 3 W la 20 °C
Disipare termică: 3 W
Tensiune minimă de comutare: 17 V
Curent minim de comutare: 5 mA
Distanță fără suprapunere: 0,5 mm
Rezistență de izolație: > 10 MOhm
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Mediu
Standarde: EN/IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, JIS C8201-5-1
Certificări de produs: Schema CB, CCC, UL, CSA, EAC, CE, UKCA
Tratament de protecție: TC conform IEC 60068
Temperatura aerului ambiant în timpul funcționării: -25...50 °C
Temperatura aerului ambiant în timpul depozitării: -50...80 °C
Altitudine de funcționare: 2000 m fără reducerea performanței
Rezistență la flacără: V1 conform UL 94, cerința 2 conform NF F 16-101, cerința 2 conform NF F 16-102
Robustețe mecanică: Vibrații cu contactor deschis: 2 Gn, 5...300 Hz conform IEC 60068-2-6, Vibrații cu contactor închis: 4 Gn, 5...300 Hz conform IEC 60068-2-6, Șoc pentru contactor deschis: 10 Gn până la 11 ms conform IEC 60068-2-27, Șoc pentru contactor închis: 15 Gn până la 11 ms conform IEC 60068-2-27.
