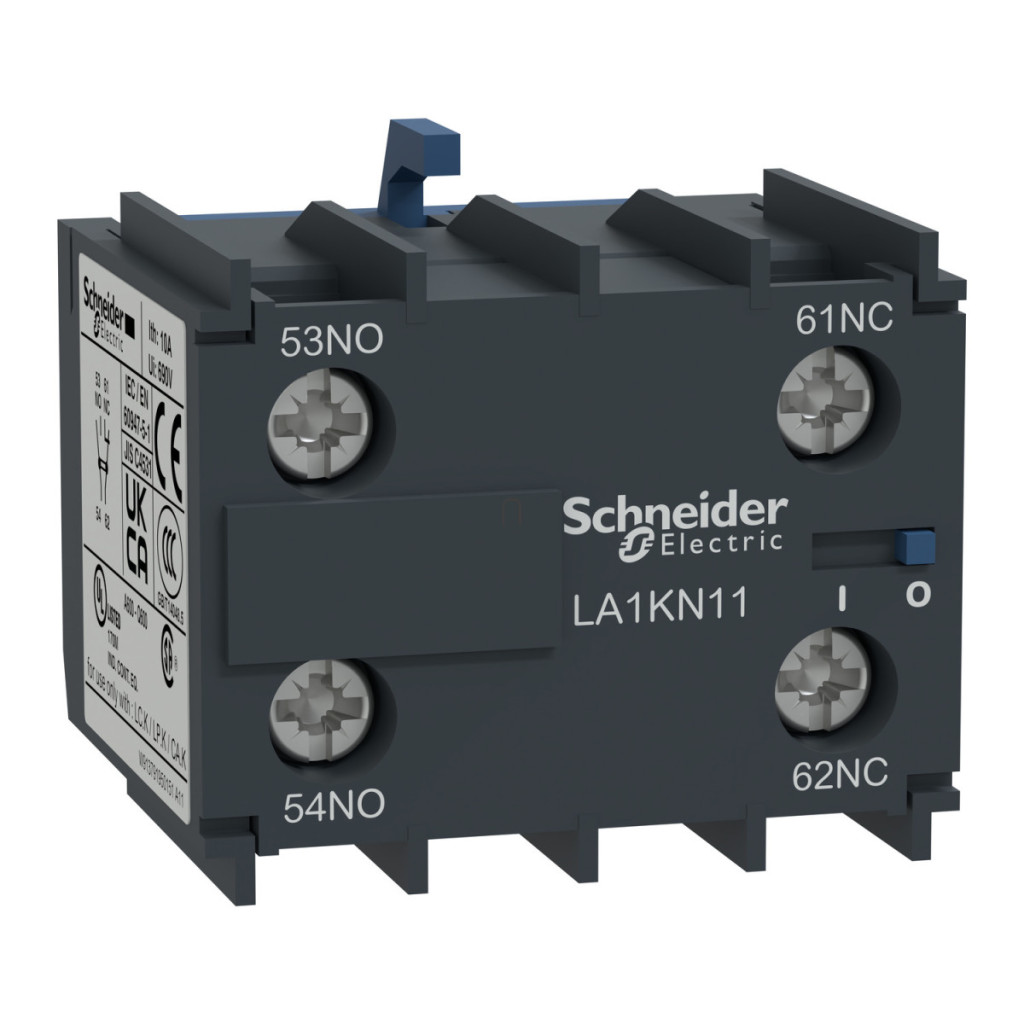

Contactul auxiliar Schneider Electric TeSys K seria LA1KN11 este un dispozitiv profesional de comutare industrială care oferă o soluție excelentă pentru aplicații de control electric. Acest bloc de contacte auxiliare montat frontal are 1 contact normal deschis (NO) și 1 contact normal închis (NC), care asigură funcționarea imediată la comutare. Blocul de contacte auxiliare LA1KN11 este pe deplin compatibil cu multe produse din familia TeSys K, inclusiv seriile TeSys K LC1K, CA2K, CA3K și CA4K. Designul compact are o lățime de numai 38 mm, o înălțime de 30 mm și o adâncime de 35 mm, ceea ce îl face ideal pentru aplicații în care spațiul este limitat. Terminalele cu șurub permit diverse opțiuni de conectare a cablurilor: puteți utiliza 1 sau 2 cabluri, cabluri flexibile de 0,34-1,5 mm² cu manșoane, cabluri flexibile de 0,75-4 mm² fără manșoane sau cabluri rigide de 1,5-4 mm². Cuplul de strângere pentru șuruburi este de 1,3 N·m, pentru care se poate utiliza o șurubelniță Philips 2 sau Pozidriv 2. În ceea ce privește parametrii tehnici, LA1KN11 are o tensiune nominală de funcționare de 690 V c.a. în intervalul 25-400 Hz și o tensiune de izolație de 690 V conform IEC 60947-5-1 și 600 V conform UL 60947-5-1 și CSA C22.2 Nr. 60947-5-1 standarde. Valoarea convențională a curentului termic în aer liber este de 10 A (la 50 °C). Dispozitivul are un curent de pornire de 110 A și diverse valori de sarcină pe termen scurt: 80 A pentru 1 secundă, 60 A pentru 500 milisecunde sau 110 A pentru 100 milisecunde. Contactul auxiliar are un curent minim de comutare de 5 mA și o tensiune minimă de comutare de 17 V. Rezistența de izolație este mai mare de 10 MOhm, iar distanța de scurgere este de 0,5 mm. Dispozitivul are un grad de protecție IP20 conform IEC 60529 și este protejat TC conform IEC 60068. Intervalul de temperatură de funcționare este între -25 și +50 °C, în timp ce temperatura de depozitare poate fi între -50 și +80 °C. Altitudinea maximă de funcționare este de 2000 de metri.
Schneider Electric TeSys K - LA1KN11 - Contact auxiliar, 1 închidere, 1 deschidere date tehnice
Informații generale
Familia de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului sau al componentei: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LA1
Produse compatibile: TeSys K LC1K, TeSys K CA2K, TeSys K CA3K, TeSys K CA4K
Caracteristici de montare și contact
Locație de montare: Panou frontal
Configurație contact: 1 NO + 1 NC (1 normal deschis + 1 normal închis)
Funcționare contact: Instantanee
Caracteristici electrice
Tensiune nominală de funcționare: 690 V c.a. 25...400 Hz
Tensiune nominală de izolare: 690 V (conform IEC 60947-5-1), 600 V (conform UL 60947-5-1), 600 V (conform CSA C22.2 nr. 60947-5-1)
Flux termic convențional în aer liber: 10 A (la 50 °C)
Capacitate nominală de comutare: 110 A <= 690 V c.a. (conform IEC 60947)
Sarcina admisibilă pe termen scurt: 80 A 1 s, 60 A 500 ms, 110 A 100 ms
Valoarea nominală a siguranței asociate: 10 A gG <= 690 V (conform IEC 60947)
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Distanță de siguranță: 0,5 mm
Rezistență de izolație: > 10 MOhm
Conexiuni și dimensiuni
Terminale de conectare: Terminale cu clemă cu șurub
Opțiuni de cablare: 1 cablu: 0,34...1,5 mm² cu capăt de cablu flexibil, 0,75...4 mm² fără capăt de cablu flexibil, 1,5...4 mm² rigid; 2 cabluri: 0,34...1,5 mm² cu capăt de cablu flexibil, 0,75...4 mm² fără capăt de cablu flexibil, 1,5...4 mm² rigid
Cuplu de strângere: 1,3 N.m - cu șurubelniță Philips dimensiunea 2 sau șurubelniță Pozidriv dimensiunea 2
Înălțime: 30 mm
Lățime: 38 mm
Adâncime: 35 mm
Greutate netă: 0,045 kg
Caracteristici de mediu
Caracteristică de mediu: Mediu normal
Grad de protecție IP: IP20 (conform IEC 60529)
Tratament de protecție: TC (conform IEC 60068)
Temperatura ambiantă pentru depozitare: -50...80 °C
Temperatura ambiantă pentru funcționare: -25...50 °C
Altitudine de funcționare: 2000 m
Standarde și certificări
Standarde: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.5, JIS C8201-5-1, UL 60335-2-40: Anexa JJ
Certificări de produs: Schema CB, CCC, UL, CSA, CE, UKCA
