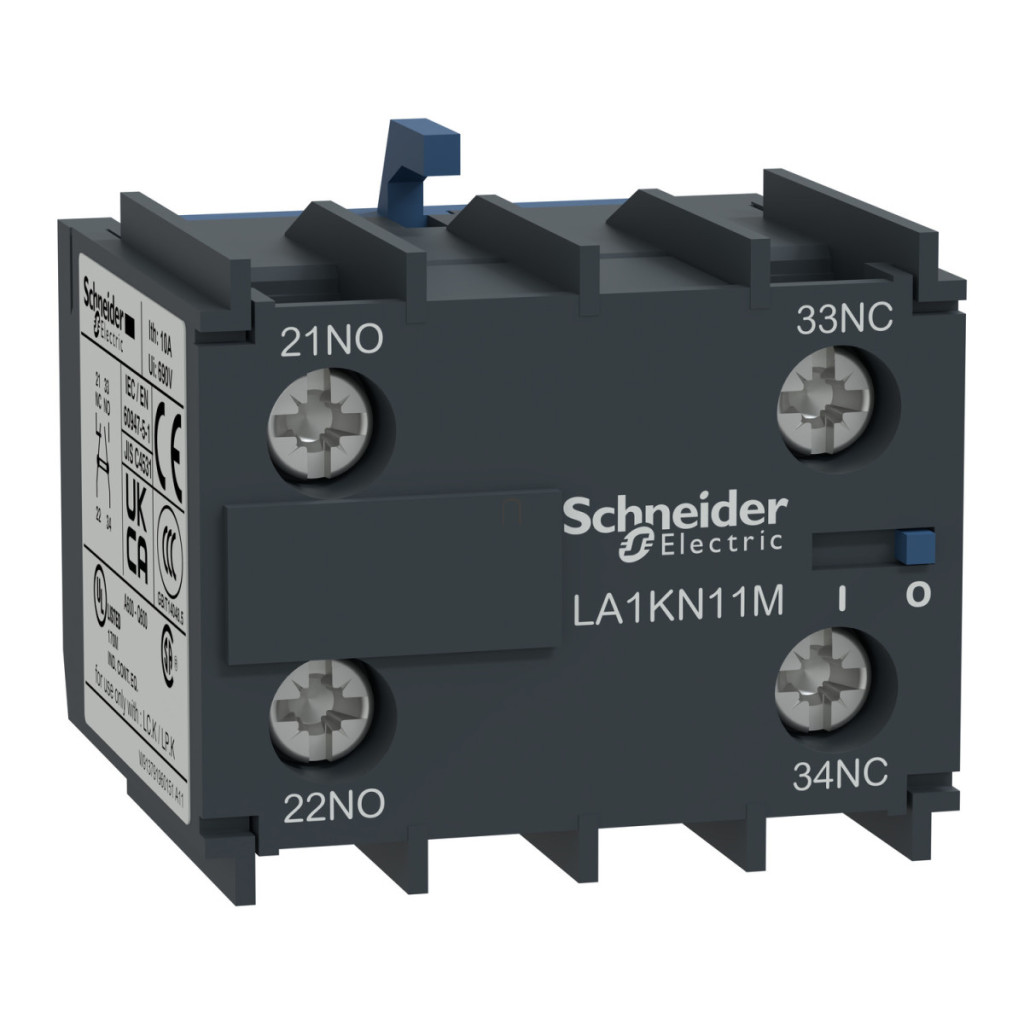

Blocul de contacte auxiliare LA1KN11M din gama TeSys K de la Schneider Electric este un accesoriu versatil și fiabil, conceput special pentru contactori TeSys K LC1K. Acest bloc de contacte auxiliare, care conține 1 contact NO+1 contact NC (unul normal deschis și unul normal închis), poate fi montat pe partea frontală a contactorilor, oferind opțiuni de control flexibile pentru aplicații industriale. Blocul de contacte auxiliare LA1KN11M este fabricat în conformitate cu EN 50012 și deține numeroase certificări internaționale, inclusiv CB Scheme, CCC, UL, CSA, CE și UKCA. Acest produs este alegerea ideală pentru proiectele în care conformitatea globală este o cerință fundamentală. Contactul auxiliar este momentane, asigurând comutarea rapidă și precisă în circuitele de control. TeSys K LA1KN11M are parametri tehnici remarcabili: tensiune nominală de funcționare de 690 V c.a. (în intervalul 25-400 Hz), tensiune nominală de izolare de 690 V conform IEC 60947-5-1 și răcire convențională în aer liber de 10 A la 50 °C. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 nr. 60947-5-1, GB/T 14048.5, JIS C8201-5-1 și UL 60335-2-40: Anexa JJ. Contactul auxiliar LA1KN11M are o performanță de comutare remarcabilă, cu o capacitate nominală de comutare de 110 A la <= 690 V CA, conform IEC 60947. Capacitatea sa admisibilă de încărcare pe termen scurt este de 80 A pentru 1 secundă, 60 A pentru 500 milisecunde și 110 A pentru 100 milisecunde. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Contactul auxiliar are tehnologie cu borne cu șurub, care permite conectarea a 1 sau 2 fire de diferite dimensiuni: fir flexibil de 0,34-1,5 mm² cu manșoane, fir flexibil de 0,75-4 mm² fără manșoane sau fir rigid de 1,5-4 mm². Cuplul de strângere recomandat este de 1,3 Nm, utilizând o șurubelniță Philips nr. 2 sau Pozidriv nr. 2.
Schneider Electric TeSys K - LA1KN11M - Date tehnice contact auxiliar
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LA1
Compatibilitatea produsului: Contactor 3P
Compatibilitatea seriei: TeSys K LC1K
Parametri tehnici
Poziție de montare: Frontală
Configurație contact: 1 NO + 1 NC
Funcționare contact: Momentană
Tensiune nominală de funcționare: 690 V c.a. 25...400 Hz
Tensiune nominală de izolație: 690 V (conform IEC 60947-5-1), 600 V (conform UL 60947-5-1), 600 V (conform CSA C22.2 nr. 60947-5-1)
Răcire convențională cu aer liber: 10 A (la 50 °C)
Conexiuni și dimensiuni
Conexiuni - terminale: Terminale cu șurub 1 conductor 0,34...1,5 mm² cu manșon flexibil la capătul firului, 1 fir 0,75...4 mm² fără manșon flexibil la capătul firului, 1 fir 1,5...4 mm² rigid
Cuplu de strângere: 1,3 N.m - cu șurubelniță Philips nr. 2 sau șurubelniță Pozidriv nr. 2
Înălțime: 30 mm
Lățime: 38 mm
Adâncime: 35 mm
Condiții de funcționare
Caracteristici de mediu: Mediu normal
Grad de protecție IP: IP20 (conform IEC 60529)
Tratament de protecție: TC (conform IEC 60068)
Temperatura ambiantă pentru depozitare: -50...80 °C
Temperatura ambiantă pentru funcționare: -25...50 °C
Altitudine de funcționare: 2000 m
Parametri tehnici suplimentari
Capacitate nominală de comutare: 110 A <= 690 V c.a. (conform IEC 60947)
Capacitate de sarcină admisibilă pe termen scurt: 80 A 1 s, 60 A 500 ms, 110 A 100 ms
Curent nominal al siguranței conectate: 10 A gG <= 690 V (conform IEC 60947)
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Distanță de siguranță: 0,5 mm
Rezistență de izolație: > 10 MOhm
