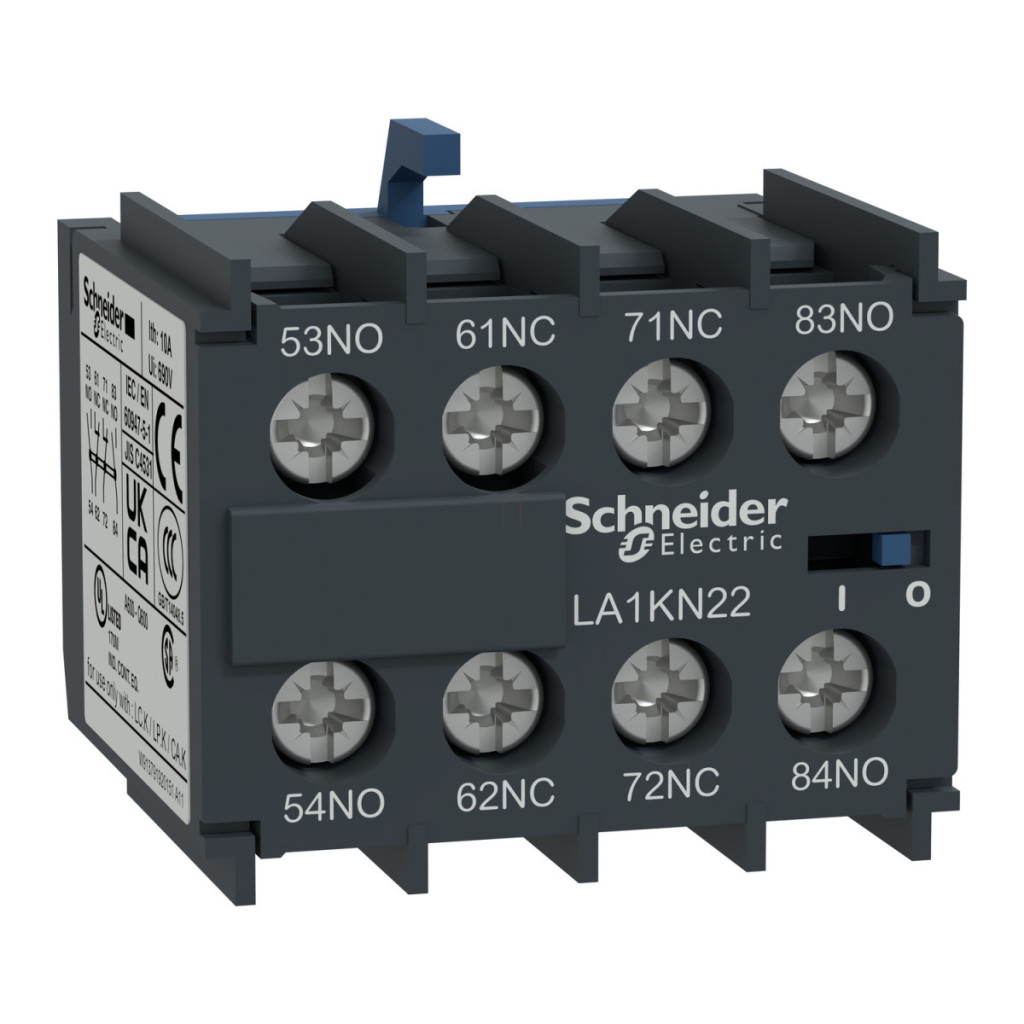

Contactul auxiliar Schneider Electric TeSys K LA1KN22 este o componentă profesională pentru comutatoare electrice care poate fi utilizată pe scară largă în automatizarea industrială. Acest bloc de contacte auxiliare montat frontal, cu terminale cu șurub, are 2 configurații de contacte normal deschise (NO) și 2 configurații de contacte normal închise (NC), oferind o flexibilitate excepțională pentru sarcinile de control. Ca parte a familiei de produse TeSys K, LA1KN22 este pe deplin compatibil cu TeSys K LC1K, CA2K și CA3K. Contactele momentane au o tensiune nominală de funcționare de 690 V c.a. și un curent termic nominal convențional de răcire cu aer liber de 10 A la o temperatură ambiantă de 50 °C. Tensiunea de izolare a produsului este, de asemenea, de 690 V conform IEC 60947-5-1 și de 600 V conform standardelor UL și CSA. Dispozitivul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.5, JIS C8201-5-1 și UL 60335-2-40 Anexa JJ, și are o serie de certificări internaționale, precum CB Scheme, CCC, UL, CSA, CE și UKCA. Schneider Electric LA1KN22 oferă performanțe remarcabile în ceea ce privește caracteristicile electrice. Capacitatea nominală de comutație Irms este de 110 A la ≤ 690 V CA, conform IEC 60947. Curentul admisibil pe termen scurt este de 80 A pentru 1 secundă, 60 A pentru 500 milisecunde și 110 A pentru 100 milisecunde. Valoarea recomandată a siguranței este de 10 A tip gG la ≤ 690 V conform IEC 60947. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Distanța de ne-suprapunere este de 0,5 mm, iar rezistența de izolație este mai mare de 10 MOhm. Conexiunile pot fi realizate cu borne cu șurub adecvate pentru 1 sau 2 fire cu secțiuni transversale diferite: fire flexibile cu manșoane (0,34-1,5 mm²), fire flexibile fără capete (0,75-4 mm²) și fire rigide (1,5-4 mm²). Cuplul de strângere al șuruburilor este de 1,3 Nm, care poate fi setat cu o șurubelniță Philips nr. 2 sau Pozidriv nr. 2.
Schneider Electric TeSys K - LA1KN22 - Contact auxiliar, 2 închideri, 2 deschideri date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LA1
Compatibilitate: TeSys K LC1K, TeSys K CA2K, TeSys K CA3K
Locație de montare: Frontală
Configurație contact: 2 NO + 2 NC
Funcționare contact: Instantanee
Caracteristici electrice
Tensiune nominală de funcționare: 690 V c.a. 25...400 Hz
Tensiune nominală de izolare: 690 V (conform IEC 60947-5-1), 600 V (conform UL 60947-5-1), 600 V (conform CSA C22.2 nr. 60947-5-1)
Curent termic convențional de răcire cu aer liber: 10 A (la 50 °C)
Capacitate nominală de comutare Irms: 110 A ≤ 690 V c.a. (conform IEC 60947)
Sarcina admisibilă pe termen scurt: 80 A 1 s, 60 A 500 ms, 110 A 100 ms
Siguranță conectată: 10 A gG ≤ 690 V (conform IEC 60947)
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Distanță fără suprapunere: 0,5 mm
Rezistență de izolație: > 10 MOhm
Conexiuni - blocuri terminale
Blocuri terminale cu șurub 1 fir(uri) 0,34...1,5 mm² cu manșoane flexibile
Blocuri terminale cu șurub 1 fir(uri) 0,75...4 mm² fără manșoane flexibile
Terminale cu șurub 1 fir(uri) 1,5...4 mm² rigid
Terminale cu șurub 2 fire 0,34...1,5 mm² cu manșoane flexibile
Bancuri de borne cu șurub 2 fire 0,75...4 mm² fără manșoane flexibile
Bancuri de borne cu șurub 2 fire 1,5...4 mm² rigid
Cuplu de strângere: 1,3 N·m cu șurubelniță Philips nr. 2, 1,3 N·m cu șurubelniță Pozidriv nr. 2
Proprietăți mecanice
Înălțime: 30 mm
Lățime: 38 mm
Adâncime: 35 mm
Condiții de mediu
Caracteristici de mediu: Mediu normal
Grad de protecție IP: IP20 (conform IEC 60529)
Tratament de protecție: TC (conform IEC 60068)
Temperatura ambiantă de depozitare: -50...80 °C Temperatura mediului de funcționare: -25...50 °C Altitudine de funcționare: 2000 m Standarde și certificări Standarde: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.5, JIS C8201-5-1, UL 60335-2-40: Anexa JJ
Certificări de produs: Schema CB, CCC, UL, CSA, CE, UKCA
