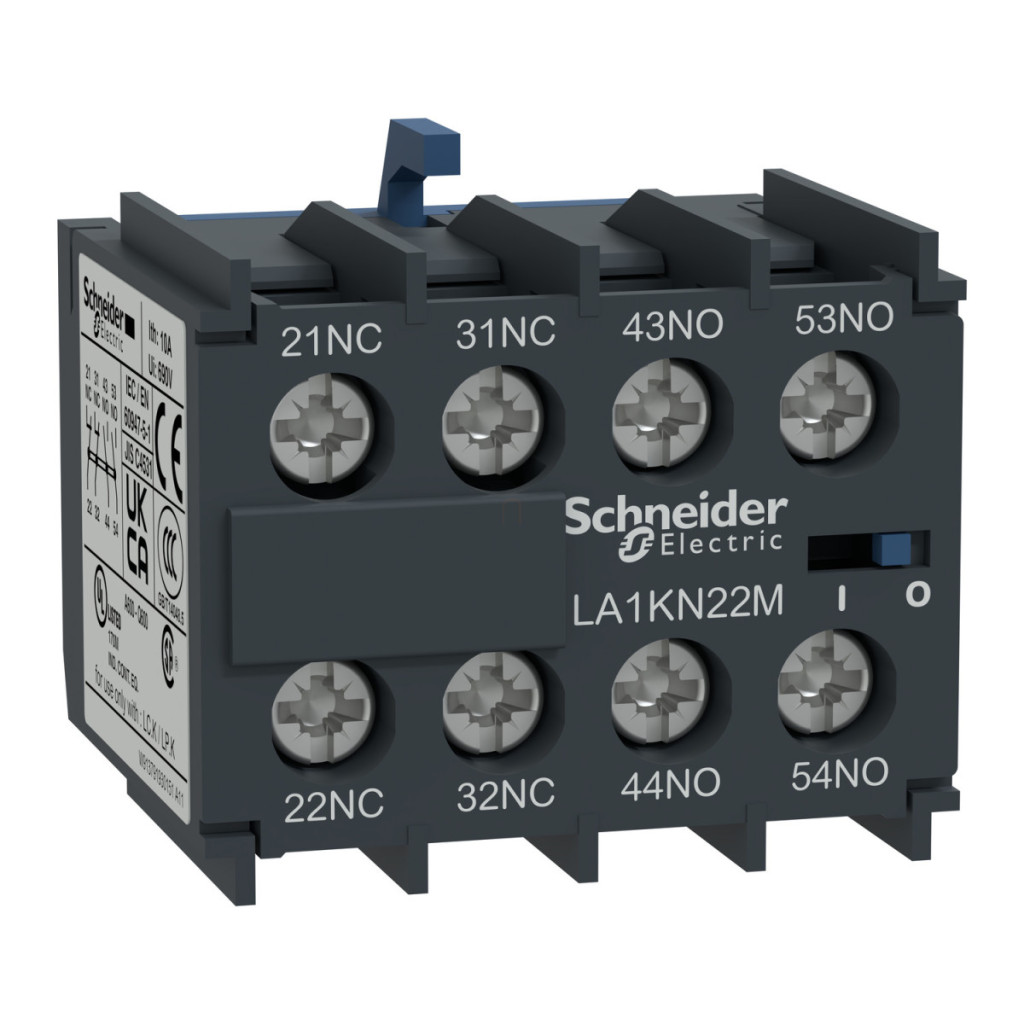

Schneider Electric TeSys K LA1KN22M este un bloc de contacte auxiliare de înaltă calitate, cu 2 contacte normal deschise (NO) și 2 contacte normal închise (NC), proiectat pentru montare frontală. Această componentă este compatibilă cu contactoarele magnetice din seria TeSys K LC1K, este echipată cu terminale cu șurub și este proiectată în conformitate cu EN 50012. Contactul auxiliar LA1KN22M are o tensiune nominală de funcționare de 690 V c.a. 25...400 Hz și este capabil să suporte 10 A răcire convențională cu aer liber până la o temperatură ambiantă de 50 °C. Tensiunea de izolație a dispozitivului este de 690 V în conformitate cu IEC 60947-5-1 și 600 V în conformitate cu UL 60947-5-1 și CSA C22.2 Nr. 60947-5-1. Contactul auxiliar LA1KN22M este momentane, asigurând comutarea rapidă și fiabilă în circuitele controlate. Contactul auxiliar Schneider Electric TeSys K LA1KN22M este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 nr. 60947-5-1, GB/T 14048.5, JIS C8201-5-1 și UL 60335-2-40: Anexa JJ. Produsul este certificat CB Scheme, CCC, UL, CSA, CE și UKCA, garantând calitatea și siguranța internațională. Contactul auxiliar are o capacitate nominală de închidere de 110 A <= 690 V CA conform IEC 60947 și suportă diverse valori de sarcină pe termen scurt: 80 A timp de 1 secundă, 60 A timp de 500 milisecunde și 110 A timp de 100 milisecunde. Valoarea nominală a siguranței este de 10 A gG <= 690 V conform IEC 60947. Contactul auxiliar LA1KN22M este echipat cu terminale cu șurub care permit conectarea a 1 sau 2 cabluri cu secțiuni transversale diferite: 0,34...1,5 mm² cablu flexibil cu manșoane, 0,75...4 mm² cablu flexibil fără manșoane și 1,5...4 mm² cablu rigid. Cuplul de strângere al conectorilor este de 1,3 Nm, care poate fi atins cu o șurubelniță Philips nr. 2 sau Pozidriv nr. 2. Contactul auxiliar are dimensiuni compacte: 30 mm înălțime, 38 mm lățime și 35 mm adâncime, cu o greutate netă de numai 0,045 kg. Acest design compact permite o instalare ușoară chiar și în dulapuri de comutație cu spațiu limitat.
Schneider Electric TeSys K - LA1KN22M - Bloc de contacte auxiliare 2Z+2NY date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului: Bloc de contacte auxiliare
Denumirea scurtă a dispozitivului: LA1
Compatibilitatea produsului: Comutator magnetic 3P
Compatibilitatea familiei de produse: TeSys K LC1K
Poziție de montare: Frontală
Configurație contact: 2 NO + 2 NC (2 închidere + 2 deschidere)
Funcționare contact: Instantanee
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: 690 V c.a. 25...400 Hz
Tensiune nominală de izolare [Ui]: 690 V (conform IEC 60947-5-1)
600 V (conform UL 60947-5-1)
600 V (conform CSA C22.2 Nr. 60947-5-1)
Curent termic convențional în aer liber [Ith]: 10 A (la 50 °C)
Capacitate nominală de rupere: 110 A <= 690 V c.a. (conform IEC 60947)
Sarcina admisibilă pe termen scurt:
80 A 1 s
60 A 500 ms
110 A 100 ms
Valoarea siguranței conectate: 10 A gG <= 690 V (conform IEC 60947)
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Distanță fără suprapunere: 0,5 mm
Rezistență de izolație: > 10 MOhm
Conexiuni
Tip conector: Terminale cu șurub
Conexiune cablu:
1 cablu 0,34...1,5 mm² cu manșoane flexibile
1 cablu 0,75...4 mm² fără manșoane flexibile
1 cablu 1,5...4 mm² rigid
2 cabluri 0,34...1,5 mm² cu manșoane flexibile
2 cabluri 0,75...4 mm² fără manșoane flexibile
2 cabluri 1,5...4 mm² rigid
Cuplu de strângere: 1,3 N·m (cu șurubelniță Philips 2 sau Pozidriv 2)
Dimensiuni și greutate
Înălțime: 30 mm
Lățime: 38 mm
Adâncime: 35 mm
Greutate netă: 0,045 kg
Caracteristici de mediu
Caracteristici de mediu: Mediu normal
Nivel de protecție IP: IP20 (conform IEC 60529)
Tratament de protecție: TC (conform IEC 60068)
Temperatura ambiantă pentru depozitare: -50...80 °C
Temperatura ambiantă pentru funcționare: -25...50 °C
Altitudine de funcționare: 2000 m
Standarde și certificări
Standarde:
EN/IEC 60947-5-1
UL 60947-5-1
CSA C22.2 Nr. 60947-5-1
GB/T 14048.5
JIS C8201-5-1
UL 60335-2-40:Anexa JJ Certificări de produs: Schema CB, CCC, UL, CSA, CE, UKCA
