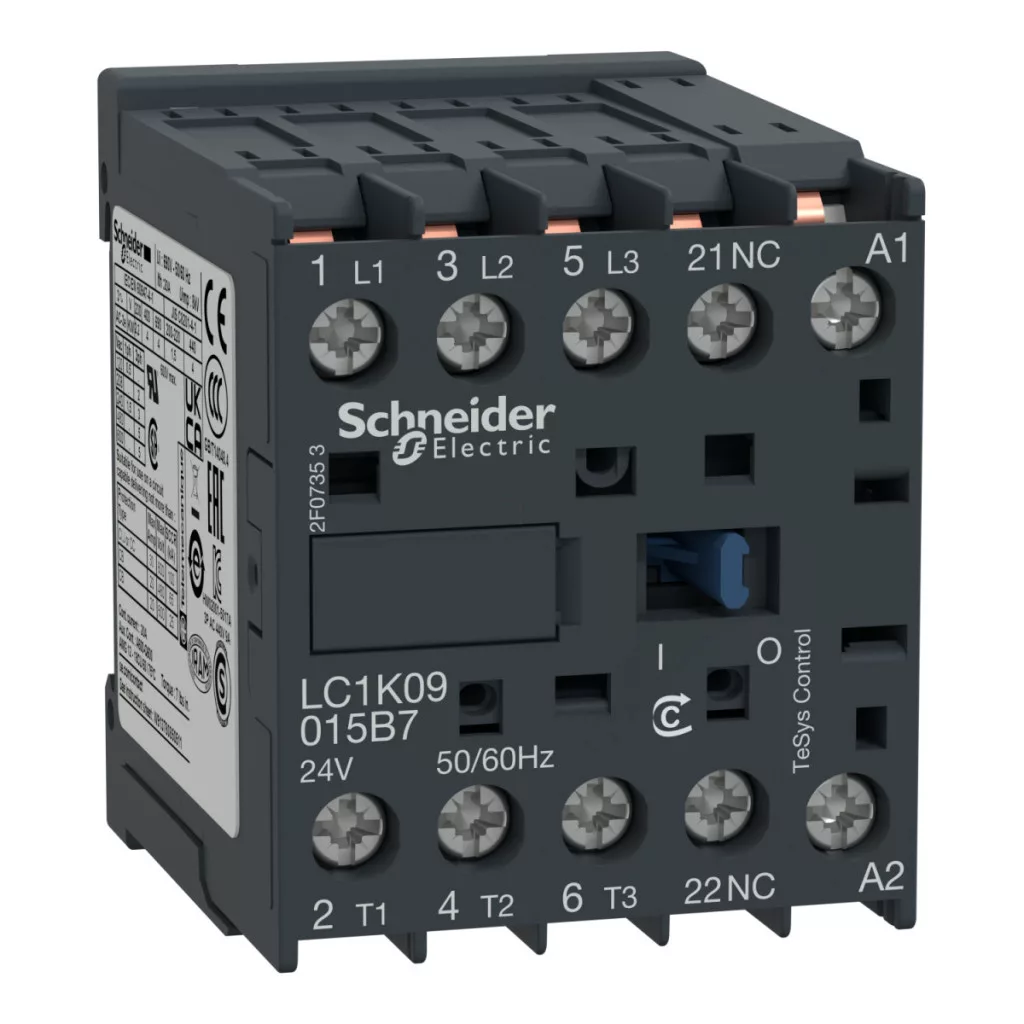

Comutatorul magnetic Schneider Electric TeSys seria LC1K06015B7 este o soluție compactă, eficientă și fiabilă pentru controlul motoarelor. Acest contactor cu 3 poli este ideal pentru utilizarea în diverse medii industriale în care este necesar un control precis și sigur al motoarelor. Comutatorul magnetic LC1K06015B7 are un curent nominal de funcționare de 6 A în categoriile AC-3 și AC-3e până la 440 V și poate fi utilizat și în categoria de aplicații AC-4. Cu o tensiune a circuitului de control de 24 V c.a. 50/60 Hz, acest dispozitiv este alegerea ideală pentru o gamă largă de sisteme de automatizare. În ceea ce privește puterea motorului, este potrivit pentru controlul motoarelor de 1,5 kW la 220-230 V c.a., motoarelor de 2,2 kW la 380-415 V c.a. și motoarelor de 3 kW la 440/690 V c.a., toate în AC-3, Categoriile de aplicații AC-3e și AC-4. Contactorul TeSys K oferă o flexibilitate excepțională cu diferite tensiuni de control, consum redus de energie, niveluri minime de zgomot și conexiuni robuste. Dimensiunile sale compacte (înălțime: 58 mm, lățime: 45 mm, adâncime: 57 mm) îi permit să ocupe cu până la 50% mai puțin spațiu în dulapurile de comutație, ceea ce îl face unul dintre cele mai mici tipuri de contactoare de pe piață. Contactul auxiliar 1 NC oferă opțiuni de control ca standard. Produsul se bucură de o durată de viață mecanică și electrică excelentă: durabilitatea sa mecanică este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,3 milioane de cicluri la sarcini nominale AC-3 și AC-3e. Dispozitivul are un grad de protecție la atingere IP2X conform VDE 0106 și este proiectat pentru montarea pe o placă de circuit imprimat, ceea ce este deosebit de avantajos pentru panourile de control compacte.
Schneider Electric TeSys K - LC1K06015B7 - Comutator magnetic 6A 24VAC date tehnice
Date de bază
Familia de produse: TeSys
Tipul produsului: Comutator magnetic
Denumirea scurtă a dispozitivului: LC1K
Domeniul de aplicare: Control
Aplicația contactorului: Control motor
Caracteristici tehnice
Categorie de utilizare: AC-3, AC-3e, AC-4
Descriere poli: 3P
Configurație pol electric: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V c.a. <= 400 Hz
Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare [Ie]: 6 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3
6 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3e
Tipul circuitului de comandă: c.a. 50/60 Hz
Tensiunea circuitului de comandă [Uc]: 24 V c.a. 50/60 Hz
Puterea motorului: 1,5 kW 220...230 V c.a. 50/60 Hz AC-3
2,2 kW 380...415 V AC 50/60 Hz AC-3
3 kW 440/690 V AC 50/60 Hz AC-3
1,5 kW 220...230 V AC 50/60 Hz AC-3e
2,2 kW 380...415 V c.a. 50/60 Hz AC-3e
3 kW 440/690 V c.a. 50/60 Hz AC-3e
1,5 kW 220...230 V c.a. 50/60 Hz AC-4
2,2 kW 380...415 V AC 50/60 Hz AC-4
3 kW 440/690 V AC 50/60 Hz AC-4
Configurație contact auxiliar: 1 NC
Caracteristici electrice
Tensiune nominală de impuls [Uimp]: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber [Ith]: 20 A (la 60 °C) pentru circuitele de putere
10 A (la 50 °C) pentru circuitele de semnalizare
Capacitate nominală de comutare Irms: 110 A CA pentru circuite de putere, în conformitate cu IEC 60947
110 A CA pentru circuite de semnalizare, în conformitate cu IEC 60947
Caracteristici fizice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Metodă de montare: Placă de circuit imprimat
Conexiuni - terminale: Pini de lipit (diametru exterior: 0,035 mm)
Alte caracteristici
Frecvență maximă de funcționare: 3600 operații de comutare/oră
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri pentru 6 A AC-3 cu Ue <= 440 V
1,3 milioane de cicluri pentru 6 A AC-3e cu Ue <= 440 V
0,05 milioane de cicluri pentru 36 A AC-4 cu Ue <= 440 V
Grad de protecție IP: IP2X conform VDE 0106
