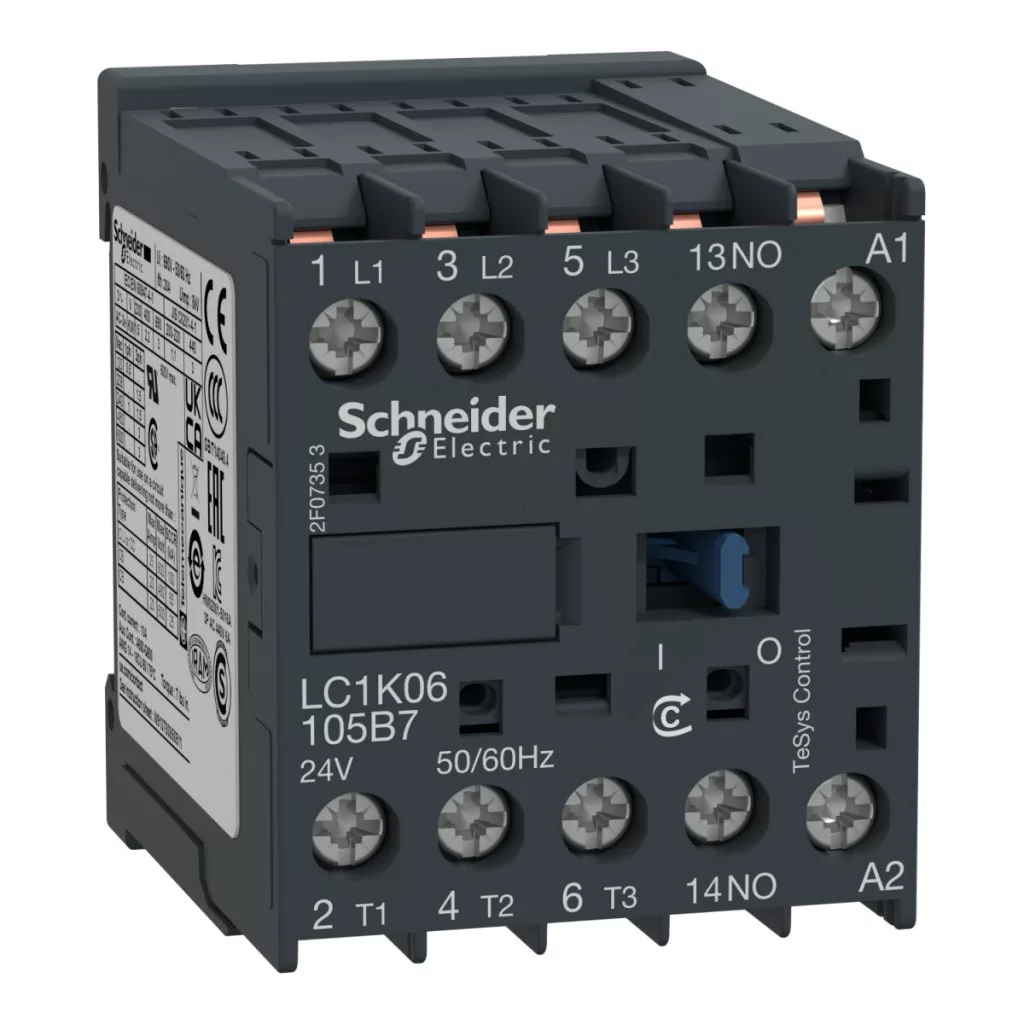

Comutatorul magnetic LC1K06105Q7 din seria TeSys K de la Schneider Electric este un dispozitiv de control al motorului extrem de fiabil și compact, ideal pentru aplicații în care spațiul este limitat, dar este necesară o performanță ridicată. Acest contactor cu 3 poli are un curent nominal de funcționare de 6 A la 440 V în categoriile de utilizare AC-3 și AC-3e și este echipat cu un contact auxiliar 1NO (normal deschis) încorporat. Contactorii TeSys K au o serie de caracteristici remarcabile. Designul lor flexibil permite utilizarea lor cu diferite tensiuni de control; în cazul nostru, tensiunea de control a bobinei este de 380-400 V c.a. 50/60 Hz. LC1K06105Q7 are un consum redus de energie, cu o putere de reținere de numai 4,5 VA, permițând o funcționare eficientă din punct de vedere energetic. În plus, funcționează cu un zgomot minim, iar conexiunile sale robuste de alimentare asigură o funcționare fiabilă. Tensiunea nominală de izolație este de 690 V, iar rezistența la tensiune de impuls este de 8 kV, ceea ce face ca produsul să fie ideal pentru utilizarea în medii industriale. Comutatorul magnetic LC1K06105Q7 este un dispozitiv deosebit de versatil pentru aplicații cu motoare. Compatibilitatea sa cu diferite puteri ale motoarelor este remarcabilă: 1,5 kW pe o rețea de 220-230 V c.a., 2,2 kW la 380-415 V c.a. și până la 3 kW la 440/690 V c.a., ceea ce îl face potrivit pentru controlul motoarelor din categoriile AC-3, AC-3e și AC-4. Comutatorul este extrem de durabil, cu o durată de viață mecanică de până la 10 milioane de cicluri de comutare și o durată de viață electrică de 1,3 milioane de cicluri în categoriile de aplicații AC-3 și AC-3e la 440 V. Produsul are un grad de protecție IP2X, care oferă protecție împotriva contactului cu degetele. Cu dimensiunile sale compacte (58 mm înălțime, 45 mm lățime, 57 mm adâncime) și o greutate netă de numai 0,18 kg, seria TeSys K este unul dintre cele mai mici contactoare de pe piață, ocupând cu până la 60% mai puțin spațiu pe tabloul de distribuție decât alte dispozitive similare. Dispozitivul poate fi montat pe plăci cu circuite imprimate și conectat cu pini de lipit (diametru exterior: 0,035 mm). Viteza sa de funcționare este remarcabilă, cu doar 10-20 ms între excitația bobinei și închiderea contactului și între dezactivarea bobinei și deschiderea contactului. Produsul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, JIS C8201-4-1 și are certificări CB, CCC, UL, CSA, EAC, CE și UKCA. Comutatorul magnetic LC1K06105Q7 poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării fără nicio reducere a performanței și are o temperatură de depozitare cuprinsă între -50 °C și +80 °C. Produsul este clasificat ca ignifug V1 conform UL 94 și respectă nivelul 2 de cerințe al standardelor NF F 16-101 și NF F 16-102.
Schneider Electric TeSys K - LC1K06105Q7 date tehnice
Caracteristici principale
Familia de produse: TeSys
Tipul produsului: Comutator magnetic
Denumirea scurtă a dispozitivului: LC1K
Aplicația dispozitivului: Control
Aplicație contactor: Control motor
Specificații tehnice
Categorie de utilizare: AC-3, AC-3e, AC-4
Descriere poli: 3P
Compoziția contactului polului de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: <= 690 V AC <= 400 Hz, Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare: 6 A (la <60 °C) la <= 440 V c.a. AC-3 pentru circuitul de putere, 6 A (la <60 °C) la <= 440 V c.a. AC-3 pentru circuitul de alimentare
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă: 380...400 V c.a. 50/60 Hz
Puterea motorului: 1,5 kW 220...230 V c.a. 50/60 Hz AC-3, 2,2 kW 380...415 V AC 50/60 Hz AC-3, 3 kW 440/690 V AC 50/60 Hz AC-3, 1,5 kW 220...230 V AC 50/60 Hz AC-3e, 2,2 kW 380...415 V c.a. 50/60 Hz AC-3e, 3 kW 440/690 V c.a. 50/60 Hz AC-3e, 1,5 kW 220...230 V c.a. 50/60 Hz AC-4, 2,2 kW 380...415 V AC 50/60 Hz AC-4, 3 kW 440/690 V AC 50/60 Hz AC-4
Compoziția contactului auxiliar: 1 NO
Rezistența nominală la tensiune de impuls: 8 kV
Categorie de supratensiune: III
Caracteristici electrice
Curent termic convențional în aer liber: 20 A (la 60 °C) circuit de alimentare, 10 A (la 50 °C) circuit de semnalizare
Capacitate nominală de comutare Irms: 110 A circuit de alimentare CA conform IEC 60947, 110 A circuit de semnalizare CA conform IEC 60947
Capacitate nominală de întrerupere: 110 A 220...230 V conform IEC 60947, 110 A 380...400 V conform IEC 60947, 110 A 415 V conform IEC 60947, 110 A 440 V conform IEC 60947, 80 A 500 V conform IEC 60947, 70 A 660...690 V conform IEC 60947
Caracteristici mecanice
Viteza maximă de funcționare: 3600 operații de comutare/oră
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri 6 A AC-3 Ue <= 440 V, 1,3 milioane de cicluri 6 A AC-3e Ue <= 440 V, 0,05 milioane de cicluri 36 A AC-4 Ue <= 440 V
Dimensiuni: 58 mm înălțime, 45 mm lățime, 57 mm adâncime
Standarde și certificări
Standarde: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, JIS C8201-4-1, IEC 60335-1:Clauza 30.2, IEC 60335-2-40:Anexa JJ, UL 60335-2-40:Anexa JJ
Certificări de produs: Schema CB, CCC, UL, CSA, EAC, CE, UKCA
Grad de protecție IP: IP2X conform VDE 0106
