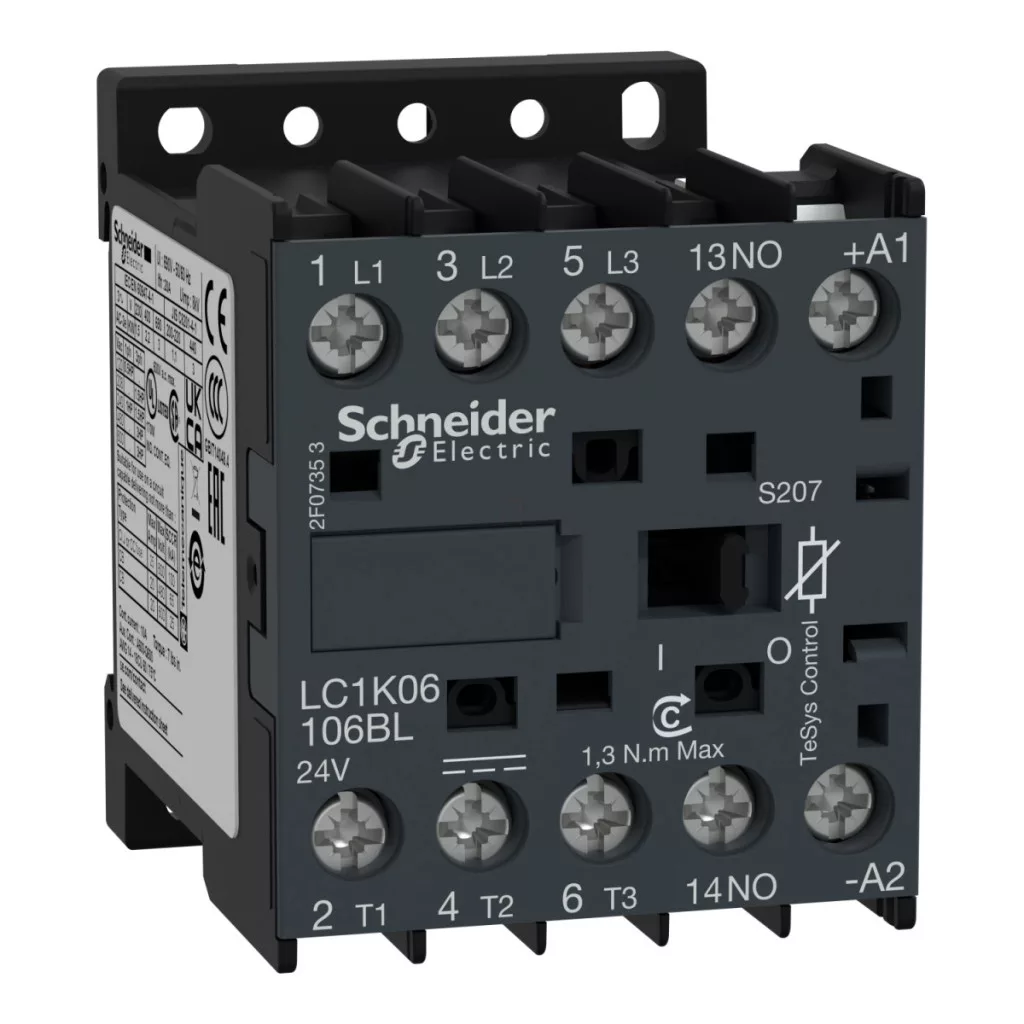

Contactorul magnetic LC1K06106BLS207 din gama TeSys K de la Schneider Electric este un dispozitiv de control compact, cu 3 poli, optimizat în principal pentru sarcini de control al motoarelor. Acest contactor modern are o bobină de 24 V c.c. cu consum redus, care reduce semnificativ consumul de energie, funcționând la doar 1,8 W. Seria TeSys K este una dintre cele mai compacte contactoare de pe piață, ocupând cu până la 50% mai puțin spațiu în dulapul de comutație în comparație cu soluțiile convenționale. Contactorul are 3 contacte de putere NO (normal deschise) și 1 contact auxiliar NO (normal deschis). Modelul LC1K06106BLS207 este deosebit de potrivit pentru comutarea motoarelor de putere mică și medie, cu o tensiune maximă de funcționare de 440 V și un curent nominal de funcționare de 6 A în categoria AC-3. În practică, acest lucru înseamnă că dispozitivul este potrivit pentru controlul motoarelor cu o putere nominală de 1,5 kW (220-230 V), 2,2 kW (380-415 V) sau chiar 3 kW (440/690 V). Comutatorul magnetic este proiectat pentru categoriile de aplicații AC-3, AC-3e și AC-4, ceea ce îl face aplicabil pe scară largă în diverse medii industriale. Seria TeSys K are parametri tehnici remarcabili. Tensiunea nominală de izolare (Ui) este de 690 V, în timp ce tensiunea nominală de impuls (Uimp) este de 8 kV. Curentul termic convențional (Ith) măsurat în aer liber este de 20 A (la 60 °C) pentru circuitul de alimentare și de 10 A (la 50 °C) pentru circuitul de semnalizare. Contactorul are o durată de viață mecanică excepțional de lungă, de 30 de milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,3 milioane de cicluri la o sarcină de 6 A AC-3, cu condiția ca tensiunea de funcționare să nu depășească 440 V. Nivelul său de protecție este IP20, ceea ce este adecvat pentru majoritatea aplicațiilor industriale. Dimensiunile sale compacte (58 mm înălțime, 45 mm lățime, 57 mm adâncime) și greutatea de numai 0,235 kg sporesc și mai mult flexibilitatea instalării. Seria TeSys K oferă o flexibilitate remarcabilă în ceea ce privește opțiunile de control. Modelul LC1K06106BLS207 are o tensiune a circuitului de control de 24 V c.c. și un interval de funcționare de 0,7...1,3 Uc sub 50 °C. Tensiunea de eliberare a comutatorului este de cel puțin 0,10 Uc. Datorită protecției integrate împotriva supratensiunii, dispozitivul este protejat împotriva tranzitorilor de tensiune care apar în timpul comutării. Contactorul funcționează în mod fiabil chiar și în condiții de mediu extreme, cu un interval de temperatură de depozitare de -50...80 °C și o temperatură ambiantă admisibilă de -40...70 °C. TeSys K este, de asemenea, extrem de rezistent la impactul mecanic, suportând o accelerație de până la 10-15G timp de 11 ms pe diferite axe, în conformitate cu IEC 60068-2-27. Dispozitivul are un grad de rezistență la flacără V0 conform UL 94, ceea ce oferă o siguranță suplimentară în ceea ce privește protecția împotriva incendiilor.
Schneider Electric TeSys K - LC1K06106BLS207 date tehnice
Caracteristici principale
Familia de produse: TeSys
Tipul produsului: Comutator magnetic
Denumirea scurtă a dispozitivului: LC1K
Aplicația dispozitivului: Control
Aplicație contactori: Control motoare
Parametri tehnici
Categorie de utilizare: AC-3, AC-3e, AC-4
Descriere poli: 3P
Compoziția contactului polului de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V c.a. <= 400 Hz
Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare [Ie]: 6 A (sub 60 °C) <= 440 V c.a. în circuitul de alimentare AC-3
6 A (sub 60 °C) <= 440 V c.a. în circuitul de alimentare AC-3e
Tip circuit de comandă: c.c. cu consum redus
Tensiune circuit de comandă [Uc]: 24 V DC
Caracteristici de putere
Puterea motorului kW: 1,5 kW 220...230 V CA 50/60 Hz CA-3
2,2 kW 380...415 V c.a. 50/60 Hz AC-3
3 kW 440/690 V c.a. 50/60 Hz AC-3
1,5 kW 220...230 V c.a. 50/60 Hz AC-3e
2,2 kW 380...415 V CA 50/60 Hz CA-3e
3 kW 440/690 V CA 50/60 Hz CA-3e
1,5 kW 220...230 V CA 50/60 Hz CA-4
2,2 kW 380...415 V AC 50/60 Hz AC-4
3 kW 440/690 V AC 50/60 Hz AC-4
Compoziția contactului auxiliar: 1 NO
Tensiune nominală de impuls [Uimp]: 8 kV
Categorie de supratensiune: III
Curent termic convențional măsurat în aer liber [Ith]: 20 A (la 60 °C) în circuitul de putere
10 A (la 50 °C) în circuitul de semnalizare
Caracteristici fizice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Condiții de funcționare
Grad de protecție: IP20 conform VDE 0106
Tratament de protecție: TC conform IEC 60068
TC conform DIN 50016
Temperatura aerului ambiant de depozitare: -50...80 °C
Temperatura aerului ambiant admisibilă în jurul dispozitivului: -40...70 °C la Uc
Altitudine de funcționare: 2000 m fără reducere a puterii
Rezistență la flacără: V0 conform UL 94
Certificate
Standarde: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, JIS C8201-4-1
Certificări de produs: Schema CB, CCC, UL, CSA, EAC, CE, UKCA
Durată de viață și fiabilitate
Durată de viață mecanică: 30 de milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri cu sarcină de 6 A AC-3 la Ue <= 440 V
