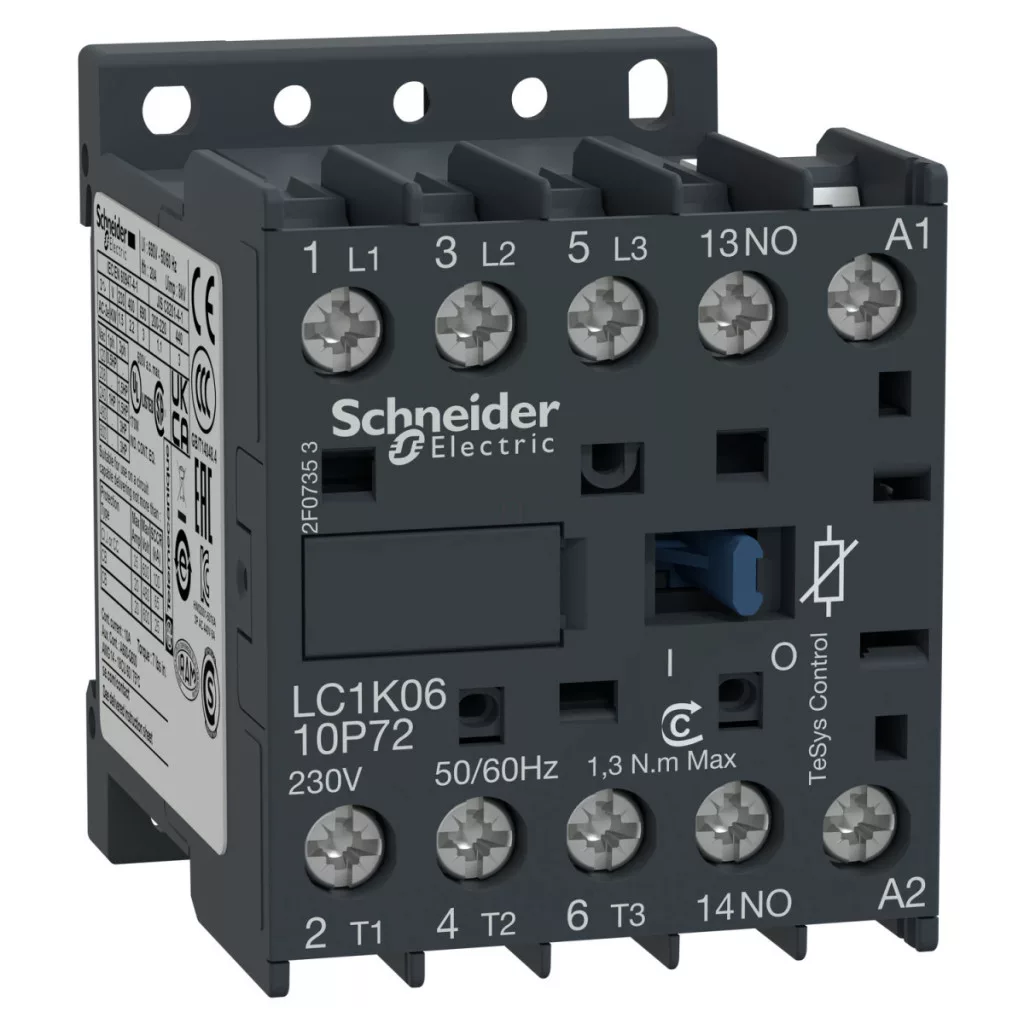

Schneider Electric TeSys K LC1K0610F72 este un comutator magnetic compact, cu 3 poli, special conceput pentru aplicații de control al motoarelor. Acest comutator industrial de înaltă calitate oferă numeroase avantaje în sistemele moderne de automatizare și în aplicațiile de pornire a motoarelor. Acest membru al familiei de produse TeSys K combină fiabilitatea, dimensiunile compacte și versatilitatea. Contactorul LC1K0610F72 are o bobină de control de 110 V c.a. 50/60 Hz și este potrivit în special pentru aplicații de până la 6 A. Poate fi utilizat în categoriile de utilizare AC-3 și AC-3e până la o tensiune de 440 V, ceea ce îi permite să controleze motoare cu puteri nominale diferite: 1,5 kW (220-230 V c.a.), 2,2 kW (380-415 V c.a.) și 3 kW (440/690 V c.a.). Cele 3 poli de putere NO (3 normal deschise) și 1 contact auxiliar NO (1 normal deschis) oferă o flexibilitate excelentă pentru sarcinile de control. Dispozitivul are un grad de protecție IP2X conform VDE 0106, care oferă o protecție adecvată împotriva contactului accidental. Comutatorul magnetic TeSys K LC1K0610F72 se remarcă prin durata de viață mecanică și electrică excelentă. Durata de viață mecanică este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,3 milioane de cicluri în aplicații AC-3 și AC-3e (la 6A, ≤440V). Dispozitivul are un design extrem de robust, dovadă fiind rezistența sa ridicată la șocuri și vibrații: în stare închisă, se caracterizează printr-o rezistență la șocuri de până la 15G și o rezistență la vibrații de 4G. Tensiunea nominală de impuls (Uimp) de 8 kV și categoria de supratensiune III oferă o protecție adecvată împotriva fluctuațiilor de tensiune ale rețelei electrice. Este disponibil un curent termic convențional în aer liber (Ith) de 20 A în circuitul de alimentare și de 10 A în circuitul de semnalizare. Dispozitivul este extrem de ușor de instalat și de utilizat. Are terminale cu șuruburi care permit conectarea cablurilor solide de 1,5-4 mm², a cablurilor flexibile de 0,75-4 mm² fără terminale și a cablurilor flexibile de 0,34-2,5 mm² cu terminale. Cuplul de strângere este de 0,8-1,3 Nm. Contactorul poate fi montat pe o placă sau șină și are o frecvență maximă de funcționare de 3600 de operații de comutare pe oră. Dimensiunile compacte ale TeSys K LC1K0610F72 (înălțime: 58 mm, lățime: 45 mm, adâncime: 57 mm) permit instalarea cu economie de spațiu în dulapuri de comutație sau alte sisteme de control. Dispune de numeroase certificări internaționale, inclusiv CB Scheme, CCC, UL, CSA, EAC, CE și UKCA, ceea ce îl face potrivit pentru utilizarea într-o varietate de medii industriale din întreaga lume.
Schneider Electric TeSys K - LC1K0610F72 - Comutator magnetic 6A 110VAC date tehnice
Caracteristici generale
Familia de produse: TeSys
Tipul produsului: Comutator magnetic
Denumire scurtă a dispozitivului: LC1K
Aplicație dispozitiv: Control
Aplicație contactor: Control motor
Parametri tehnici
Categorie de utilizare: AC-3, AC-3e, AC-4
Descriere poli: 3P
Compoziția contactului polului de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V c.a. <= 400 Hz, Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare [Ie]: 6 A (< 60 °C) <= 440 V c.a. în circuitul de alimentare AC-3, 6 A (< 60 °C) <= 440 V c.a. în circuitul de alimentare AC-3
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă [Uc]: 110 V c.a. 50/60 Hz
Puterea motorului kW: 1,5 kW 220...230 V c.a. 50/60 Hz AC-3, 2,2 kW 380...415 V AC 50/60 Hz AC-3, 3 kW 440/690 V AC 50/60 Hz AC-3, 1,5 kW 220...230 V AC 50/60 Hz AC-3e, 2,2 kW 380...415 V c.a. 50/60 Hz AC-3e, 3 kW 440/690 V c.a. 50/60 Hz AC-3e, 1,5 kW 220...230 V c.a. 50/60 Hz AC-4, 2,2 kW 380...415 V AC 50/60 Hz AC-4, 3 kW 440/690 V AC 50/60 Hz AC-4
Compoziția contactului auxiliar: 1 NO
Parametri de protecție
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber [Ith]: 20 A (la 60 °C) în circuitele de putere, 10 A (la 50 °C) în circuitele de semnalizare
Capacitate nominală de comutare Irms: 110 A CA în circuitele de putere conform IEC 60947, 110 A CA în circuitul de semnal conform IEC 60947
Proprietăți mecanice
Conexiuni - terminale: Terminale cu șurub 1 cablu(e) 1,5...4 mm² solid, borne cu șurub 1 cablu(e) 0,75...4 mm² fără capăt de cablu flexibil, borne cu șurub 1 cablu(e) 0,34...2,5 mm² cu capăt de cablu flexibil
Frecvență maximă de funcționare: 3600 cicluri/oră
Tehnologie bobină: Cu dispozitiv de suprimare integrat
Timp de funcționare: 10...20 ms dezactivare bobină și deschidere NO, 10...20 ms activare bobină și închidere NO
Dimensiuni și durabilitate
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri 6 A AC-3 Ue <= 440 V, 1,3 milioane de cicluri 6 A AC-3e Ue <= 440 V, 0,05 milioane de cicluri 36 A AC-4 Ue <= 440 V
