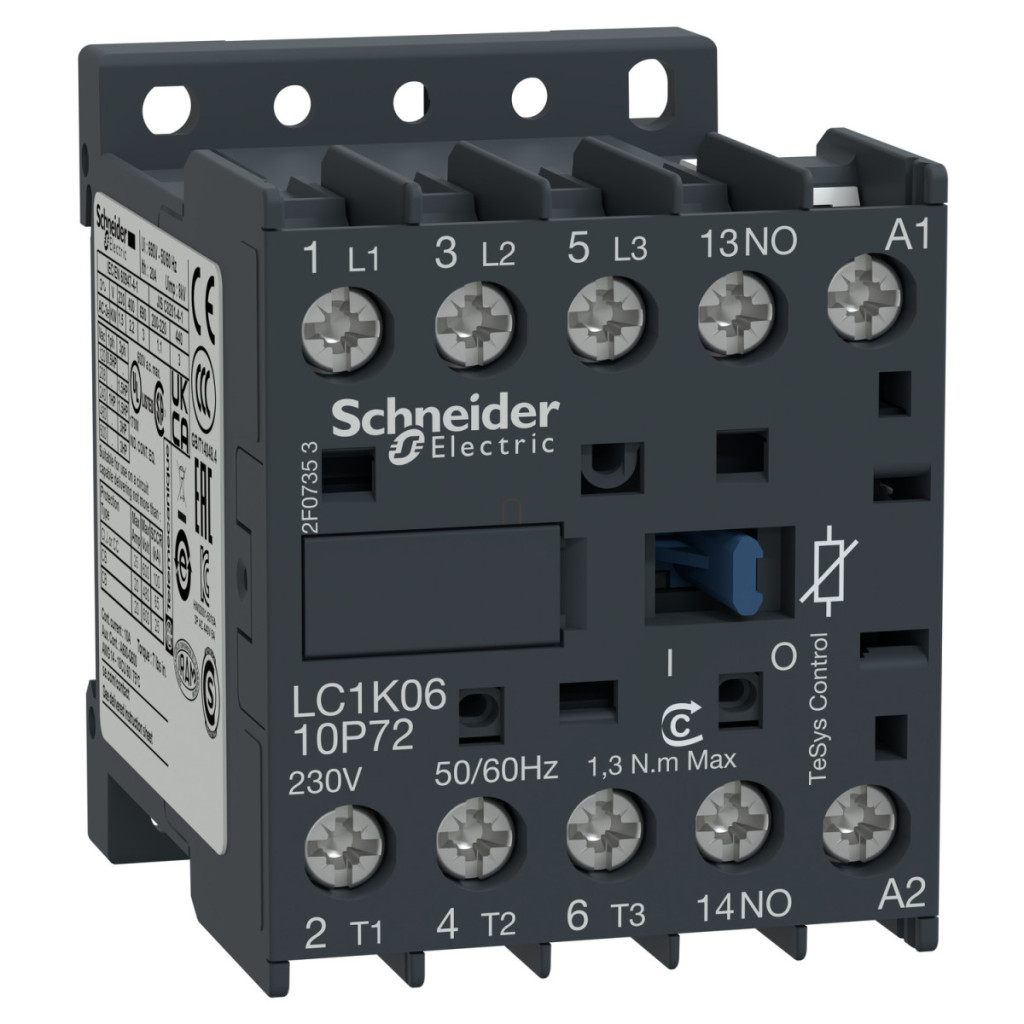

Contactorul magnetic Schneider Electric TeSys K seria LC1K0610M72 este un dispozitiv de control industrial compact, de calitate profesională, conceput special pentru aplicații de control al motoarelor. Acest contactor cu 3 poli are un curent nominal de 6 A în categoriile de utilizare AC-3 și AC-3e și funcționează cu o bobină de 220-230 V c.a. Seria TeSys K oferă utilizatorilor o flexibilitate remarcabilă, cu diferite tensiuni de control, consum redus de energie și niveluri minime de zgomot. Modelul LC1K0610M72 are 3 poli de putere NO și 1 contact auxiliar NO, ceea ce îl face ideal pentru sarcini de control al motoarelor. Dispozitivul poate fi utilizat la o tensiune maximă de funcționare de 690 V c.a. în circuitul de alimentare, iar în circuitul de semnal poate fi utilizat, de asemenea, până la o tensiune maximă de 690 V c.a. Datorită dimensiunilor compacte ale comutatorului magnetic (58 mm înălțime, 45 mm lățime, 57 mm adâncime), spațiul ocupat în dulapul de comutare poate fi redus semnificativ, oferind una dintre cele mai mici soluții de contactoare disponibile pe piață. Având în vedere siguranța, contactorul LC1K0610M72 are o tensiune nominală de impuls de 8 kV și aparține categoriei III de supratensiune. În ceea ce privește performanța de control al motorului, acesta poate fi utilizat pentru motoare de 1,5 kW la 220-230 V c.a., motoare de 2,2 kW la 380-415 V c.a. și motoare de 3 kW la 440/690 V c.a. în categoriile de utilizare AC-3, AC-3e și AC-4. Dispozitivul poate rezista la un flux de căldură convențional în aer liber de 20 A în circuitul de alimentare la 60 °C, în timp ce în circuitul de semnalizare această valoare este de 10 A la 50 °C. Capacitatea nominală de comutare Irms este de 110 A c.a., ceea ce este în conformitate cu standardul IEC 60947 atât pentru circuitele de alimentare, cât și pentru cele de semnalizare. Comutatorul magnetic LC1K0610M72 are o durată de viață mecanică și electrică excelentă. Capabil să efectueze 10 milioane de cicluri de comutare din punct de vedere mecanic, în timp ce din punct de vedere electric poate efectua 1,3 milioane de cicluri în categoriile AC-3 și AC-3e până la 440V și 0,05 milioane de cicluri în categoria AC-4 până la 440V. Produsul poate fi montat cu ușurință atât pe suprafețe plane, cât și pe șine DIN și se conectează folosind terminale cu șurub care pot acomoda 1 sau 2 fire cu o secțiune transversală de 0,75-4 mm². Dispozitivul are o frecvență maximă de funcționare de 3600 cicluri/oră, ceea ce oferă o flexibilitate excepțională într-o varietate de aplicații.
Schneider Electric TeSys K - LC1K0610M72 - Comutator magnetic 6A 220/230V AC date tehnice
Caracteristici generale
Familia de produse: TeSys
Tipul produsului: Întrerupător magnetic
Denumirea scurtă a dispozitivului: LC1K
Aplicație: Control
Aplicație contactor: Control motor
Parametri tehnici
Categorie de utilizare: AC-3, AC-3e, AC-4
Descriere poli: 3P
Compoziția contactului polului de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V c.a. <= 400 Hz
Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare [Ie]: 6 A (<60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3
6 A (<60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3e
Tip circuit de control: c.a. 50/60 Hz
Tensiune circuit de control [Uc]: 220...230 V c.a. 50/60 Hz
Puterea motorului kW:
1,5 kW 220...230 V c.a. 50/60 Hz AC-3
2,2 kW 380...415 V c.a. 50/60 Hz AC-3
3 kW 440/690 V c.a. 50/60 Hz AC-3
1,5 kW 220...230 V c.a. 50/60 Hz AC-3e
2,2 kW 380...415 V c.a. 50/60 Hz AC-3e
3 kW 440/690 V c.a. 50/60 Hz AC-3e
1,5 kW 220...230 V c.a. 50/60 Hz AC-4
2,2 kW 380...415 V AC 50/60 Hz AC-4
3 kW 440/690 V AC 50/60 Hz AC-4
Compoziția contactului auxiliar: 1 NO
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Categorie de supratensiune: III
Curent termic convențional măsurat în aer liber [Ith]: 20 A (la 60 °C) pentru circuitele de putere
10 A (la 50 °C) pentru circuitele de semnalizare
Capacitate nominală de comutare Irms: 110 A CA pentru circuitele de putere conform IEC 60947
110 A CA pentru circuitele de semnalizare conform IEC 60947
Caracteristici mecanice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Conexiune - terminale: Terminale cu șurub 1 fir(uri) 1,5...4 mm² solid
Terminale cu șurub 1 fir(uri) 0,75...4 mm² fără capăt de cablu flexibil
Terminale cu șurub 1 fir(uri) 0,34...2,5 mm² cu capăt de cablu flexibil
Terminale cu șurub 2 fire 1,5...4 mm² solid
Terminale cu șurub 2 fire 0,75...4 mm² fără capăt de cablu flexibil
Terminale cu șurub 2 fire 0,34...1,5 mm² cu capăt de cablu flexibil
Frecvență maximă de funcționare: 3600 cicluri/oră
Tehnologie bobină: Cu dispozitiv de filtrare a interferențelor integrat
Date de funcționare
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri 6 A AC-3 Ue <= 440 V
1,3 milioane de cicluri 6 A AC-3e Ue <= 440 V
0,05 milioane de cicluri 36 A AC-4 Ue <= 440 V
Clasă de protecție IP: IP2X conform VDE 0106
Altitudine de funcționare: 2000 m fără reducerea parametrilor nominali
