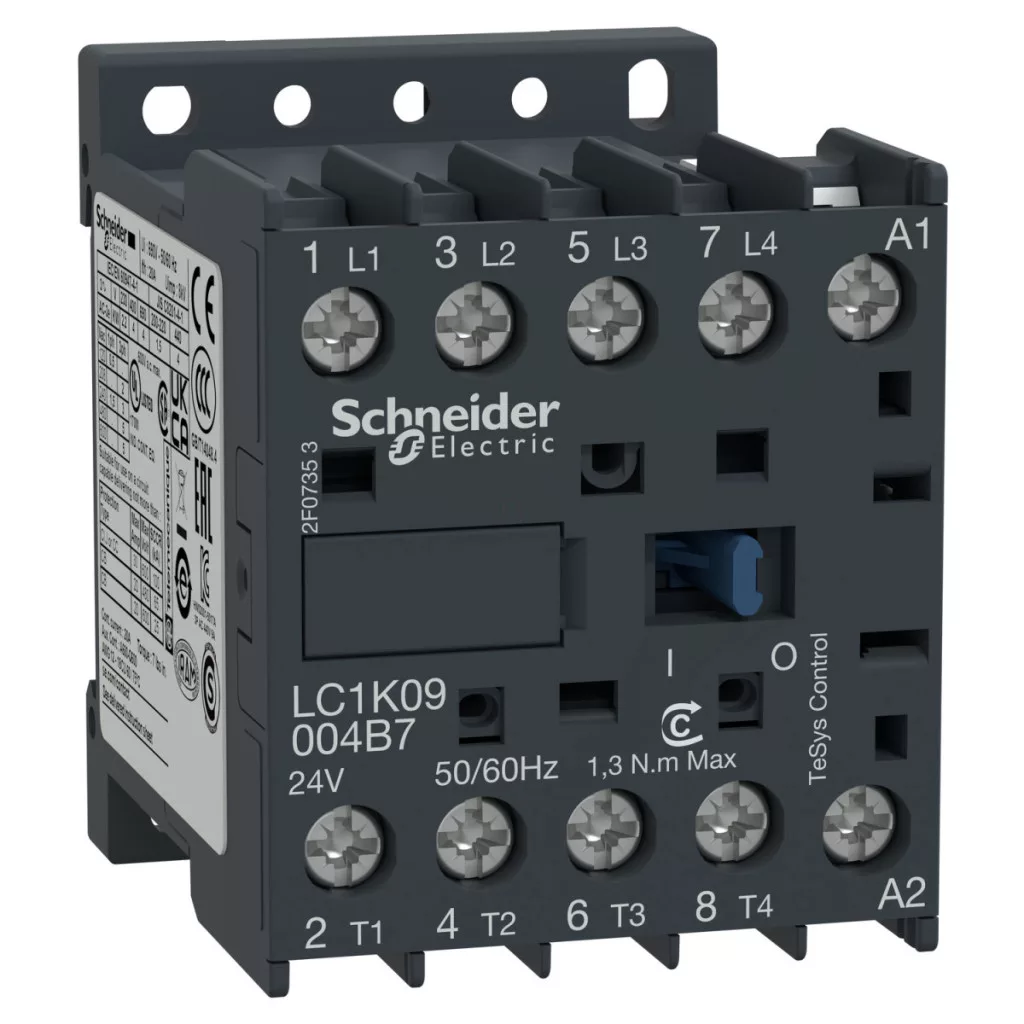

Comutatorul magnetic Schneider Electric TeSys seria LC1K09004B7 este un element de control industrial profesional conceput special pentru comutarea sarcinilor rezistive. Acest comutator magnetic 4P(4NO) poate comuta curent de 20 A în categoria de aplicații AC-1 la un nivel de tensiune de 440 V. Bobina de control de 24 V c.a. este standard și funcționează la 50/60 Hz. Acest membru al familiei de produse TeSys K oferă o flexibilitate excepțională în sistemele de automatizare industrială. Dispozitivul compact (58 mm înălțime, 45 mm lățime și 57 mm adâncime) cântărește doar 0,18 kg, ocupând un spațiu minim în dulapul de comutare. Comutatorul magnetic poate fi montat pe o șină sau o placă, în funcție de cerințele aplicației. Conexiunile se realizează cu borne cu șurub care pot acomoda cabluri solide de 1,5-4 mm² sau cabluri torsadate de 0,75-4 mm² fără papuci de cablu. Atunci când se utilizează papuci de cablu, se pot conecta fire de 0,34-2,5 mm² cu un singur cablu sau fire de 0,34-1,5 mm² cu două cabluri. Cuplul de strângere pentru conexiuni este de 0,8-1,3 Nm. Parametrii tehnici ai modelului LC1K09004B7 sunt demni de remarcat: rezistență nominală la tensiune de impuls de 8 kV, categorie de supratensiune III și tensiune nominală de izolare de 690 V c.a. în circuitul de alimentare. Dispozitivul are un grad de protecție IP2X conform VDE 0106. Caracteristicile sale de funcționare includ un timp de funcționare de 10-20 ms când bobina este alimentată și NO este închis, și același timp când bobina este deconectată și NO este deschis. Dispozitivul are o durată de viață mecanică remarcabilă și este capabil să efectueze până la 10 milioane de cicluri de comutare. Durata sa de viață electrică este de 0,16 milioane de cicluri în categoria AC-1, la o sarcină de 20 A și o tensiune maximă de 690 V. Produsul are o robustețe mecanică excelentă, cu valori remarcabile de rezistență la impact și vibrații măsurate de-a lungul diferitelor axe în starea închisă și deschisă. Comutatorul magnetic Schneider Electric LC1K09004B7 este conform cu o serie de standarde și certificări internaționale, inclusiv EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, JIS C8201-4-1, precum și IEC 60335-1 și IEC 60335-2-40. Produsul are certificări CB Scheme, CCC, UL, CSA, EAC, CE și UKCA, care confirmă conformitatea sa cu cerințele de înaltă calitate și siguranță. Dispozitivul poate fi depozitat la temperaturi cuprinse între -50 și 80 °C și poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării, fără pierderi de performanță. Are un grad de rezistență la flacără V1 conform UL 94 și respectă, de asemenea, cerința 2 din NF F 16-101 și NF F 16-102.
Schneider Electric TeSys K - LC1K09004B7 - Comutator magnetic AC1/20A 24VAC date tehnice
Caracteristici principale
Familia de produse: TeSys
Tipul produsului: Comutator magnetic
Denumirea scurtă a dispozitivului: LC1K
Aplicația dispozitivului: Control
Aplicație comutator magnetic: Sarcină rezistivă
Informații suplimentare
Categorie de aplicație: AC-1
Descriere poli: 4P
Configurație contact pol de putere: 4 NO
Tensiune nominală de funcționare: Circuit de putere: <= 690 V AC <= 400 Hz
Circuit de semnalizare: <= 690 V CA <= 400 Hz
Curent nominal de funcționare: 20 A (< 50 °C) <= 440 V CA pentru circuitul de alimentare AC-1
16 A (< 70 °C) 690 V c.a. pentru circuitul de alimentare AC-1
Tip circuit de control: c.a. 50/60 Hz
Tensiune circuit de control: 24 V c.a. 50/60 Hz
Rezistență nominală la tensiune de impuls: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (la 60 °C) pentru circuitele de alimentare
10 A (la 50 °C) pentru circuitele de semnalizare
Capacitate nominală de comutare Irms: 110 A c.a. pentru circuitele de putere, conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 220...230 V, conform IEC 60947
110 A la 380...400 V, conform IEC 60947
110 A la 415 V, conform IEC 60947
110 A la 440 V, conform IEC 60947
80 A la 500 V, conform IEC 60947
70 A la 660...690 V, conform IEC 60947
Caracteristici mecanice
Dimensiuni: Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Conexiuni - terminale: Terminale cu șurub 1 cablu(uri) 1,5...4 mm² solid
Terminale cu șurub 1 cablu(uri) 0,75...4 mm² flexibil fără papuci de cablu
Terminale cu șurub 1 cablu(e) 0,34...2,5 mm² cu papuci de cablu
Terminale cu șurub 2 cablu(e) 1,5...4 mm² solid
Terminale cu șurub 2 cablu(e) 0,75...4 mm² fără capăt flexibil al cablului
Terminale cu șurub 2 cablu(e) 0,34...1,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 0,8...1,3 N.m - pe borne cu șurub Phillips nr. 2
0,8...1,3 N.m - pe borne cu șurub plate Ø 6 mm
Suport de montare: Placă
Șină
Caracteristici de protecție și siguranță
Clasă de protecție IP: IP2X conform VDE 0106
Manipulare protecție: TC conform IEC 60068
TC conform DIN 50016
Temperatura aerului ambiant de depozitare: -50...80 °C
Altitudine de funcționare: 2000 m fără reducerea performanței
Rezistență la flacără: V1 conform UL 94
Cerința 2 conform NF F 16-101
Cerința 2 conform NF F 16-102
Certificate și aprobări
Standarde: EN/IEC 60947-4-1
GB/T 14048.4
UL 60947-4-1
CSA C22.2 Nr. 60947-4-1
JIS C8201-4-1
IEC 60335-1:30.2 clauză
IEC 60335-2-40:JJ anexă
UL 60335-2-40:JJ anexă
Certificări de produs: Schema CB
CCC
UL
CSA
EAC
CE
UKCA
