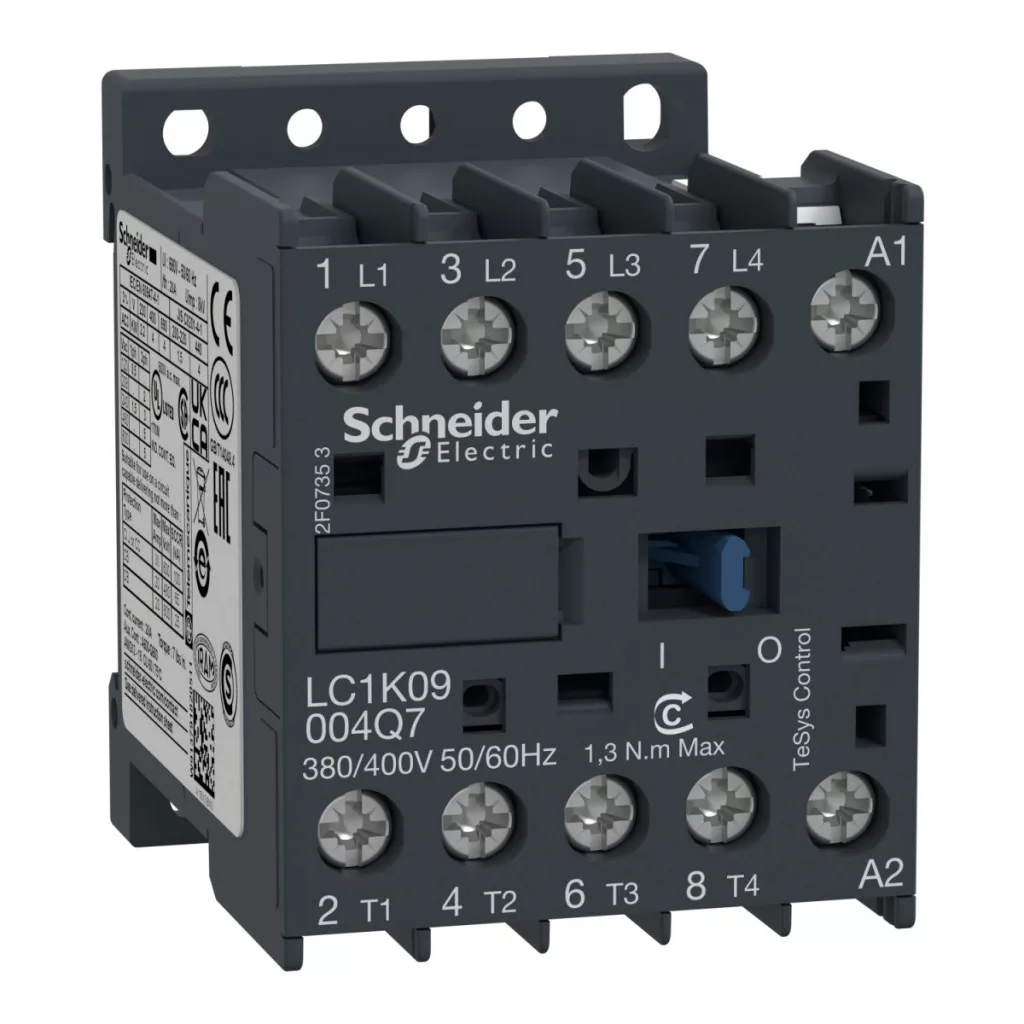

Contactorul magnetic Schneider Electric TeSys K seria LC1K09004E7 este o alegere excelentă pentru comutarea sarcinilor rezistive în aplicații industriale și comerciale. Acest contactor compact cu 4 poli are 4 contacte NO (normal deschise) și este proiectat special pentru echipamente din categoria de utilizare AC-1. Contactorul LC1K09004E7, parte a familiei TeSys K, are parametri tehnici remarcabili. Curentul său nominal de funcționare (Ie) este de 20 A până la 60 °C în aplicații AC-1, până la o tensiune maximă de 690 V c.a. Tensiunea de control a bobinei este de 48 V c.a. 50/60 Hz. Tensiunea maximă de funcționare a dispozitivului este de 690 V c.a., până la 400 Hz. Printre parametrii electrici, se remarcă în special rezistența la impulsuri de 8 kV, care asigură categoria de supratensiune III, și valoarea convențională a fluxului de căldură de 20 A măsurată în aer liber (la 60 °C). Pentru circuitul de semnalizare, această valoare este de 10 A (la 50 °C). Contactorul LC1K09004E7 are un curent de comutație de 110 A c.a. pentru circuitele de putere în conformitate cu standardul IEC 60947, iar valorile capacității sale de rupere sunt: 110 A la 220-230 V, 110 A la 380-400 V, 110 A la 415 V, 110 A la 440 V, 80 A la 500 V și 70 A la 660-690 V, conform IEC 60947. Comutatorul magnetic TeSys K LC1K09004E7 are, de asemenea, o capacitate excelentă de întrerupere a curentului de scurtcircuit pentru diferite durate: 90 A timp de 1 secundă, 85 A timp de 5 secunde, 80 A timp de 10 secunde, 60 A timp de 30 de secunde, 45 A timp de 1 minut, 40 A timp de 3 minute și 20 A timp de cel puțin 15 minute, toate la 50 °C. Pentru o coordonare adecvată cu siguranțele, se recomandă o siguranță de tip gG de maximum 25 A pentru până la 440 V sau o siguranță de tip aM de 25 A pentru circuitul de alimentare. Impedanța medie a dispozitivului este de 3 mOhm (curent nominal 20A, la 50 Hz). Tensiunea nominală de izolare este de 600V conform UL 508 și CSA C22.2 Nr. 14 și de 690V conform IEC 60947-4-1. Contactorul LC1K09004E7 este foarte flexibil în ceea ce privește instalarea și aplicarea. Capacitatea sa de comutare este de 30 VA (la 20 °C), capacitatea sa de menținere este de 4,5 VA (la 20 °C), iar disiparea căldurii este de 1,3 W. Contactorul are terminale cu șuruburi care permit conectarea a 1 sau 2 cabluri pentru diferite secțiuni transversale ale firelor, indiferent dacă sunt cabluri solide, torsadate sau cu manșon. Cuplul optim de strângere pentru conexiunile cu șurub este între 0,8 și 1,3 Nm. Frecvența maximă de comutare a comutatorului magnetic este de 3600 operații de comutare/oră, ceea ce reprezintă o valoare remarcabilă. Timpul său de funcționare este de 10-20 ms atât pentru închidere, cât și pentru deschidere. Durata de viață mecanică este de 10 milioane de operații de comutare, în timp ce durata de viață electrică este de 0,16 milioane de operații de comutare la o sarcină de 20A AC-1 și o tensiune maximă de 690V.
Schneider Electric TeSys K - LC1K09004E7 - Comutator magnetic 9A 48V 50/60Hz date tehnice
Caracteristici de bază
Familia de produse: TeSys
Tipul produsului: Contactor
Abrevierea dispozitivului: LC1K
Aplicație dispozitiv: Control
Aplicație contactor: Sarcină rezistivă
Specificații tehnice
Categorie de utilizare: AC-1
Descriere poli: 4P
Configurație contact pol de putere: 4 NO
Tensiune nominală de funcționare: Circuit de putere: <= 690 V c.a. <= 400 Hz
Circuit de semnalizare: <= 690 V CA <= 400 Hz
Curent nominal de funcționare: 20 A (<60 °C) <= 690 V CA pentru circuitul de alimentare AC-1
Tip circuit de control: CA 50/60 Hz
Tensiune circuit de control: 48 V CA 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (60 °C) pentru circuitele de alimentare
10 A (50 °C) pentru circuitele de semnalizare
Capacitate de comutare
Capacitate nominală de comutare Irms: 110 A c.a. pentru circuitele de putere conform IEC 60947
Capacitate nominală de întrerupere:
110 A 220...230 V conform IEC 60947
110 A 380...400 V conform IEC 60947
110 A 415 V conform IEC 60947
110 A 440 V conform IEC 60947
80 A 500 V conform IEC 60947
70 A 660...690 V conform IEC 60947
Alți parametri tehnici
Impedanță medie: 3 mOhm - Ith 20 A 50 Hz pentru circuite de putere
Tensiune nominală de izolație:
Circuit de putere: 600 V conform UL 508
Circuit de alimentare: 690 V conform IEC 60947-4-1
Circuit de alimentare: 600 V conform CSA C22.2 nr. 14
Putere de comutare: 30 VA (20 °C)
Putere continuă: 4,5 VA (20 °C)
Disipare termică: 1,3 W
Caracteristici mecanice
Dimensiuni: Înălțime: 58 mm, Lățime: 45 mm, Adâncime: 57 mm
Timp de funcționare: 10...20 ms eliberare bobină și deschidere NO
10...20 ms tragere bobină și închidere NO
Durată de viață mecanică: 10 milioane de operații de comutare
Durată de viață electrică: 0,16 milioane de operații de comutare la o sarcină de 20 A AC-1, Ue <= 690 V
Frecvență maximă de comutare: 3600 operații/oră
Informații privind instalarea
Conexiuni - terminale: Terminale cu șurub 1 cablu(e) 1,5...4 mm² solid
Terminale cu șurub 1 cablu(e) 0,75...4 mm² torsadate fără papuci de cablu
Terminale cu șurub 1 cablu(e) 0,34...2,5 mm² cu papuci de cablu
Terminale cu șurub 2 cablu(e) 1,5...4 mm² solid
Terminale cu șurub 2 cablu(e) 0,75...4 mm² fără capăt de cablu răsucit
Terminale cu șurub 2 cablu(e) 0,34...1,5 mm² cu capete de cablu răsucite
Cuplu de strângere: 0,8...1,3 N.m - pentru borne cu șurub Philips nr. 2
0,8...1,3 N.m - pentru borne cu șurub plate Ø 6 mm
0,8...1,3 N.m - pentru borne cu șurub Pozidriv nr. 2
Suprafață de montare: Placă
Șină
Altitudine de funcționare: 2000 m fără reducere a puterii nominale
