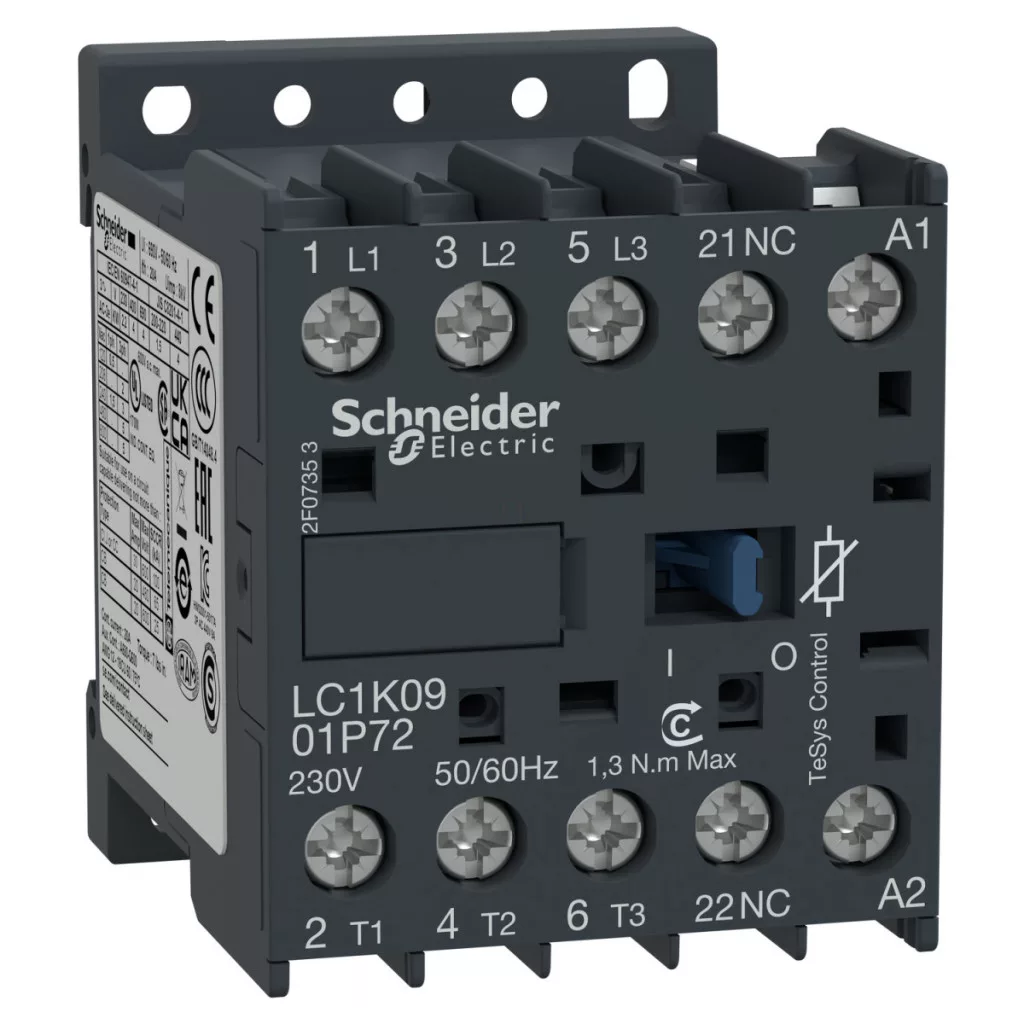

Comutatorul magnetic Schneider Electric TeSys seria K (LC1K0901F72) este un element de control extrem de fiabil și versatil, fiind alegerea perfectă pentru aplicații industriale și controlul motoarelor. Acest contactor cu 3 poli are un curent nominal de funcționare de 9 A în categoriile AC-3 și AC-3e la 440 V și este echipat cu un filtru de interferență încorporat și o bobină de control de 110 V c.a., asigurând o funcționare fără probleme într-o varietate de aplicații. Datorită dimensiunilor sale compacte, familia de contactoare TeSys K oferă o soluție care economisește spațiu, oferind în același timp performanțe excelente. Produsul are 3 contacte principale NO și 1 contact auxiliar NC, ceea ce îl face flexibil pentru o varietate de sarcini de comutare. Contactorul poate fi utilizat în mai multe categorii de aplicații: AC-3 și AC-3e (controlul motorului), AC-1 (sarcină rezistivă) și AC-4 (motoare de curent alternativ). În ceea ce privește puterea motorului, aceasta înseamnă 2,2 kW la 220-230 V c.a. și 4 kW la 380-415 V c.a. și 440/690 V c.a. Modelul LC1K0901F72 are parametri tehnici remarcabili. Tensiunea nominală de funcționare pentru circuitul principal este de maximum 690 V c.a. la 400 Hz, iar pentru circuitul de semnal este, de asemenea, de maximum 690 V c.a. la 400 Hz. Tensiunea nominală de izolare (Ui) a dispozitivului este de 690 V pentru circuitul principal, conform standardului IEC (600 V conform standardelor UL și CSA), iar aceleași valori se aplică și circuitului de semnalizare. Tensiunea de impuls (Uimp) este de 8 kV, ceea ce asigură o protecție excelentă împotriva supratensiunilor (categoria de supratensiune III). În ceea ce privește rezistența termică, curentul termic convențional (Ith) măsurat în aer liber este de 20 A pentru circuitul principal la 60 °C și de 10 A pentru circuitul de semnalizare la 50 °C. LC1K0901F72 are, de asemenea, valori remarcabile de durabilitate mecanică și electrică. Durata sa de viață mecanică este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,3 milioane de cicluri în categoriile AC-3 și AC-3e (9 A, max. 440 V), 0,16 milioane de cicluri în categoria AC-1 (20 A, max. 690 V). 0,02 milioane de cicluri în categoria AC-4 (54 A, max. 440 V). Dispozitivul are o robustețe mecanică remarcabilă, confirmată de testele de rezistență la șocuri și vibrații în conformitate cu standardele IEC 60068-2-27 și IEC 60068-2-6. Produsul îndeplinește, de asemenea, cele mai înalte cerințe de siguranță, după cum o demonstrează valorile B10d = 1.369.863 cicluri (la sarcină nominală) și B10d = 20.000.000 cicluri (la sarcină mecanică) conform standardului EN/ISO 13849-1.
Schneider Electric TeSys K - LC1K0901F72 - Comutator magnetic 9A 110VAC date tehnice
Caracteristici generale
Familia de produse: TeSys
Tipul produsului: Contactor
Denumirea tipului abreviată: LC1K
Domeniu de aplicare: Control
Aplicație contactor: Sarcină rezistivă, Control motor
Caracteristici suplimentare
Categorie de utilizare: AC-3, AC-3e, AC-1, AC-4
Descriere poli: 3P
Compoziția contactului principal: 3 NO
Tensiune nominală de funcționare: Circuit principal: <= 690 V c.a. <= 400 Hz, Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare: 9 A (la <60 °C) <= 440 V c.a. circuit principal AC-3, 9 A (la <60 °C) <= 440 V c.a. circuit principal AC-3e, 20 A (la <60 °C) <= 690 V c.a. circuit principal AC-1
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă: 110 V c.a. 50/60 Hz
Puterea motorului
2,2 kW 220...230 V c.a. 50/60 Hz AC-3
4 kW 380...415 V AC 50/60 Hz AC-3
4 kW 440/690 V AC 50/60 Hz AC-3
2,2 kW 220...230 V AC 50/60 Hz AC-3e
4 kW 380...415 V c.a. 50/60 Hz AC-3e
4 kW 440/690 V c.a. 50/60 Hz AC-3e
2,2 kW 220...230 V c.a. 50/60 Hz AC-4
4 kW 380...415 V c.a. 50/60 Hz AC-4
4 kW 440/690 V c.a. 50/60 Hz AC-4
Parametri tehnici
Compoziția contactului auxiliar: 1 NC
Rezistența nominală la tensiune de impuls: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (la 60 °C) circuit principal, 10 A (la 50 °C) circuit de semnalizare
Capacitate nominală de închidere: 110 A CA circuit principal conform IEC 60947, 110 A CA circuit de semnalizare conform IEC 60947
Capacitate nominală de întrerupere: 110 A 220...230 V conform IEC 60947, 110 A 380...400 V conform IEC 60947, 110 A 415 V conform IEC 60947, 110 A 440 V conform IEC 60947, 80 A 500 V conform IEC 60947, 70 A 660...690 V conform IEC 60947
Impedanță medie: 3 mOhm - Ith 20 A 50 Hz circuit principal
Tensiune nominală de izolație: Circuit principal: 600 V conform UL 508, Circuit principal: 690 V conform IEC 60947-4-1, Circuit indicator: 690 V conform IEC 60947-4-1
Caracteristici fizice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Caracteristici tehnice
Tehnologie bobină: Cu filtru de interferență încorporat
Putere de pornire în VA: 30 VA (la 20 °C)
Consum de energie în standby în VA: 4,5 VA (la 20 °C)
Disipare de căldură: 1,3 W
Conexiuni - blocuri terminale:Terminale cu șurub Viteza maximă de funcționare: 3600 cicluri/oră Durabilitate mecanică: 10 milioane de cicluri Durabilitate electrică: 1,3 milioane de cicluri 9 A AC-3 Ue <= 440 V, 1,3 milioane de cicluri 9 A AC-3e Ue <= 440 V, 0,16 milioane de cicluri 20 A AC-1 Ue <= 690 V, 0,02 milioane de cicluri 54 A AC-4 Ue <= 440 V
