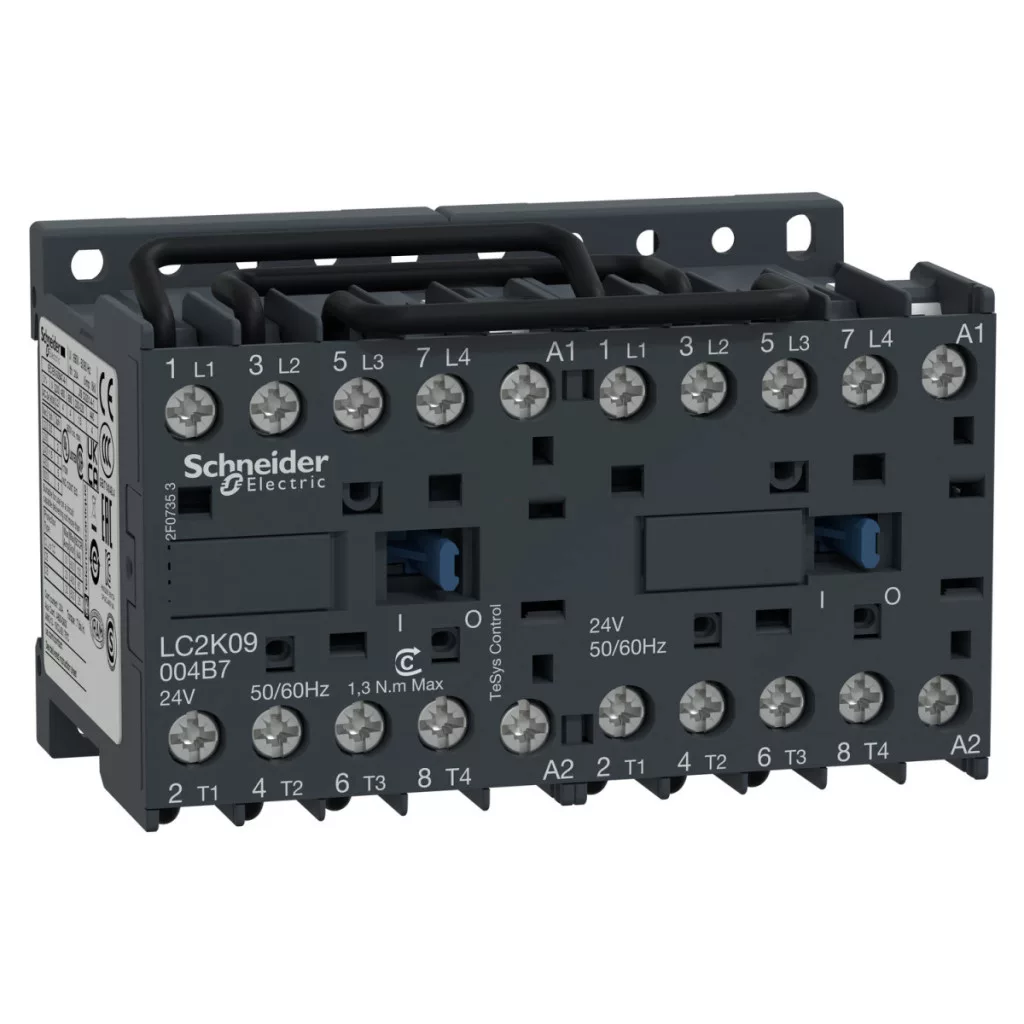

Comutatorul Schneider Electric TeSys seria LC2K09004M7 este un comutator magnetic compact, dar extrem de fiabil, cu 4 poli, care este deosebit de potrivit pentru comutarea sarcinilor rezistive. Produsul aparține categoriei de utilizare AC-1, fiind ideal pentru aplicații în care trebuie comutate sarcini neinductive sau ușor inductive, cum ar fi elemente de încălzire sau rezistențe. Acest membru al familiei TeSys K este echipat din fabrică cu o bară colectoare de inversare, care accelerează și simplifică semnificativ procesul de instalare. Comutatorul are un curent nominal de funcționare de 20 A (la o temperatură ambiantă sub 60 °C), o tensiune maximă de 440 V CA și aparține categoriei de utilizare AC-1. Circuitul de control funcționează la 220-230 V c.a. 50/60 Hz, fiind compatibil cu majoritatea sistemelor electrice europene. Dimensiunile compacte ale dispozitivului (înălțime: 58 mm, lățime: 90 mm, adâncime: 57 mm) permit instalarea cu economie de spațiu chiar și în dulapuri de comandă înguste. Contactorul TeSys K LC2K09004M7 are o durată de viață electrică și mecanică remarcabilă. Durata sa de viață electrică este de 0,16 milioane de cicluri de comutație la o sarcină de 20 A AC-1 (Ue ≤ 690 V), în timp ce durata sa de viață mecanică ajunge la 5 milioane de cicluri de comutație. Dispozitivul are o frecvență maximă de comutare de 3.600 de cicluri pe oră, ceea ce permite o utilizare intensivă. Timpul său de funcționare este extrem de rapid: trec doar 10-20 ms între excitarea bobinei și închiderea contactelor NO, precum și între dezactivarea bobinei și deschiderea contactelor NO. Contactorul are un grad de protecție IP20 conform VDE 0106 și poate fi utilizat într-un interval larg de temperaturi ambientale (-25...50 °C). Produsul este conform cu o serie de standarde internaționale, printre care: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, JIS C8201-4-1. De asemenea, are certificări CB Scheme, CCC, UL, CSA, EAC, CE și UKCA, asigurând aplicabilitatea la nivel global. Este conectat cu terminale cu șurub care pot gestiona în mod flexibil diferite dimensiuni de cabluri: cablu solid de 1,5-4 mm², cablu torsadat de 0,75-4 mm² fără capete de cablu și cablu torsadat de 0,34-2,5 mm² cu capete de cablu. Cuplul de strângere al terminalelor este de 0,8-1,3 Nm. Poate fi montat pe o șină DIN sau pe o placă de montare și are un dispozitiv de blocare mecanic pentru o funcționare sigură.
Schneider Electric TeSys K - LC2K09004M7 - Comutator magnetic AC1/20A 220V AC date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului: Comutator de schimbare
Denumirea scurtă a dispozitivului: LC2K
Aplicație: Control
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Proiectarea dispozitivului: Preasamblat cu bară colectoare reversibilă
Parametri tehnici
Descrierea polilor: 4P
Compoziția contactelor polilor de putere: 4 NO
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Curent nominal de funcționare: 20 A (sub 60 °C) maxim 440 V c.a. în circuitul de alimentare AC-1
Tip circuit de control: c.a. 50/60 Hz
Tensiune circuit de control: 220...230 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impulsuri: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (la 60 °C) în circuitul de putere
Capacitate nominală de comutare Irms: 110 A AC în circuitul de putere conform IEC 60947
Caracteristici mecanice
Durată de viață electrică: 0,16 milioane de cicluri la 20 A AC-1, Ue ≤ 690 V
Tip de blocare: Mecanică
Suport de montare: Șină, placă
Durată de viață mecanică: 5 milioane de cicluri
Viteza maximă de funcționare: 3600 cicluri/oră
Condiții de mediu
Grad de protecție IP: IP20 conform VDE 0106
Tratament de protecție: TC conform IEC 60068 și DIN 50016
Temperatura ambiantă de funcționare: -25...50 °C
Temperatura ambiantă de depozitare: -50...80 °C Altitudine de funcționare: 2000 m fără reducerea performanței Caracteristici fizice Înălțime: 58 mm Lățime: 90 mm Adâncime: 57 mm90 mm
Adâncime: 57 mm
