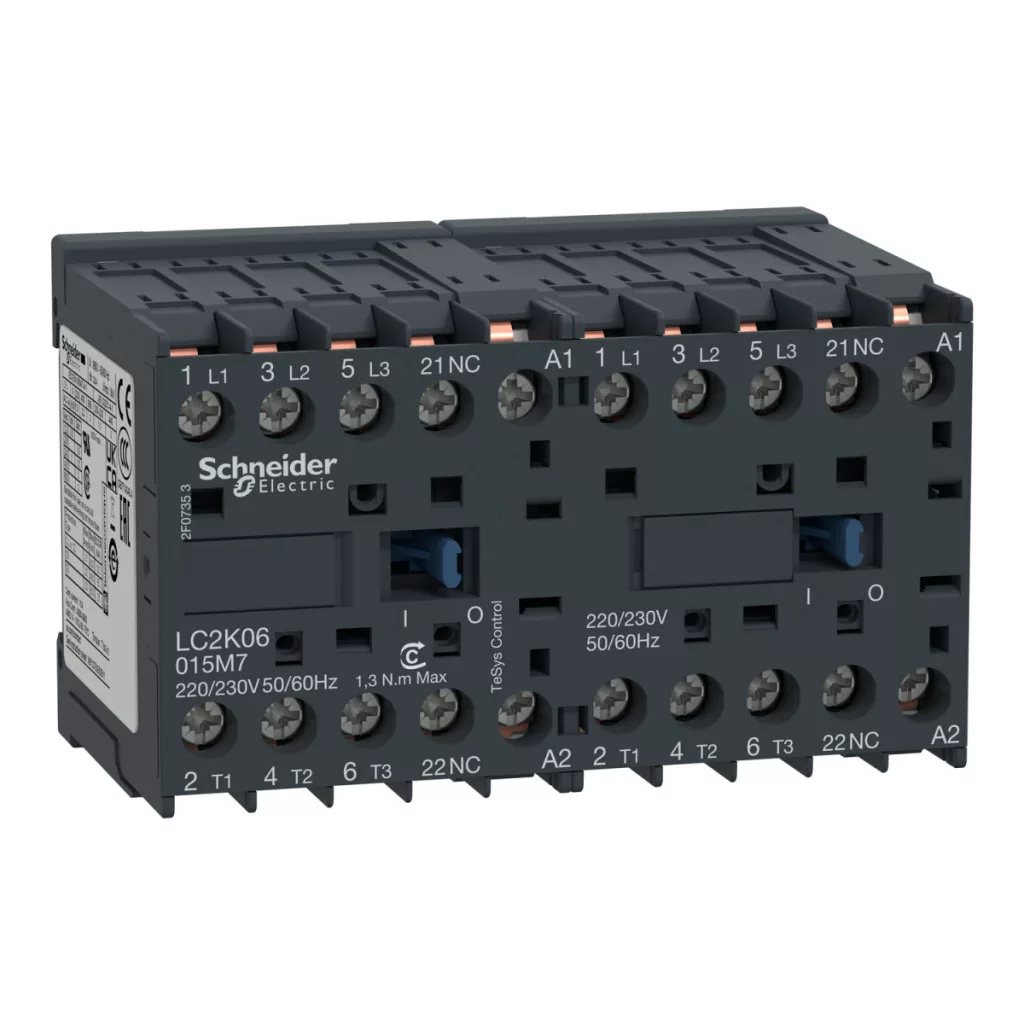

Schneider Electric TeSys K - LC2K09015E7 date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys K
Tip dispozitiv: Comutator magnetic de schimbare a direcției
Denumire scurtă dispozitiv: LC2K
Aplicație: Control, control motor, sarcină rezistivă
Categorie de utilizare: AC-4, AC-1, AC-3, AC-3e
Design: Contactor de inversare preasamblat cu bară colectoare
Specificații tehnice
Descriere poli: 3P
Compoziția contactului polului de alimentare: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: 690 V c.a. 50/60 Hz, Circuit de semnalizare: <= 690 V c.a. 50/60 Hz
Curent nominal de funcționare [Ie]: 20 A (<50 °C) <= 440 V c.a. circuit de alimentare AC-1, 16 A (<70 °C) 690 V c.a. pentru circuitul de alimentare AC-1, 9 A <= 440 V c.a. pentru circuitul de alimentare AC-3, 9 A <= 440 V c.a. pentru circuitul de alimentare AC-3e
Puterea motorului kW: 2,2 kW 220...230 V c.a. 50/60 Hz, 4 kW 380...415 V c.a. 50/60 Hz, 4 kW 440 V c.a. 50/60 Hz, 4 kW 480 V c.a. 50/60 Hz, 4 kW 500...600 V c.a. 50/60 Hz, 4 kW 660...690 V c.a. 50/60 Hz
Caracteristici ale contactului de control și auxiliar
Tip circuit de control: c.a. 50/60 Hz
Tensiune de control [Uc]: 48 V c.a. 50/60 Hz
Compoziția contactului auxiliar: 1 NC
Limite de tensiune ale circuitului de control: Funcționare: 0,8...1,15 Uc (<50 °C), Eliberare: 0,2...0,75 Uc (<50 °C)
Putere de pornire în VA: 30 VA (la 20 °C)
Consum continuu de energie în VA: 4,5 VA (la 20 °C)
Caracteristici electrice
Tensiune nominală de impuls [Uimp]: 8 kV
Categorie de supratensiune: III
Flux termic convențional măsurabil în aer liber [Ith]: 20 A (la 50 °C) pentru circuitele de alimentare, 10 A (la 50 °C) pentru circuitele de semnalizare
Curent nominal de pornire Irms: 110 A CA pentru circuitele de alimentare conform IEC 60947, 110 A pentru circuitele de alimentare cu curent alternativ conform NF C 63-110, 110 A pentru circuitele de semnalizare cu curent alternativ conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 415 V conform IEC 60947, 110 A la 440 V conform IEC 60947, 80 A la 500 V conform IEC 60947, 110 A la 220...230 V conform IEC 60947, 110 A la 380...400 V conform IEC 60947, 70 A la 660...690 V conform IEC 60947
Curent nominal de scurtă durată [Icw]: 90 A la 50 °C timp de 1 s pentru circuite de putere, 85 A la 50 °C timp de 5 s pentru circuite de putere, 80 A la 50 °C timp de 10 s pentru circuite de putere, 60 A la 50 °C - 30 s circuit de alimentare, 45 A 50 °C - 1 minut circuit de alimentare, 40 A 50 °C - 3 minute circuit de alimentare, 20 A 50 °C - >= 15 minute circuit de alimentare
Impedanță medie: 3 mOhm - Ith 20 A 50 Hz pentru circuite de putere
Tensiune nominală de izolație [Ui]: Circuit de putere: 690 V conform IEC 60947-4-1, Circuit de semnalizare: 690 V conform IEC 60947-4-1 și IEC 60947-5-1
Durată de viață electrică: 1,3 milioane de cicluri la 9 A AC-3 Ue <= 440 V, 1,3 milioane de cicluri la 9 A AC-3e Ue <= 440 V, 0,16 milioane de cicluri la 20 A AC-1 Ue <= 690 V, 0,02 milioane de cicluri 54 A AC-4 Ue <= 440 V
Caracteristici mecanice
Tip de blocare: Mecanic
Metodă de montare: Pe placă, pe șină
Conexiuni - terminale:Pini sudabili (diametru exterior: 0,035 mm) Timp de funcționare: 10...20 ms excitație bobină și închidere NO, 10...20 ms terminare excitație bobină și deschidere NO
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri la sarcina nominală a comutatorului magnetic conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri la sarcina mecanică a comutatorului magnetic conform EN/ISO 13849-1
Durată de viață mecanică: 5 milioane de cicluri
Frecvență maximă de funcționare: 3600 cicluri/oră
Caracteristici de mediu
Clasă de protecție IP: IP20 conform VDE 0106
Tratament de protecție: TC conform IEC 60068 și DIN 50016
Temperatura ambiantă de funcționare: -25…50 °C
Temperatura ambiantă de depozitare: -50…80 °C Altitudine de funcționare: 2000 m fără reducerea performanței Caracteristici fizice Înălțime: 58 mm Lățime: 90 mm Adâncime: 57 mm90 mm
Adâncime: 57 mm
