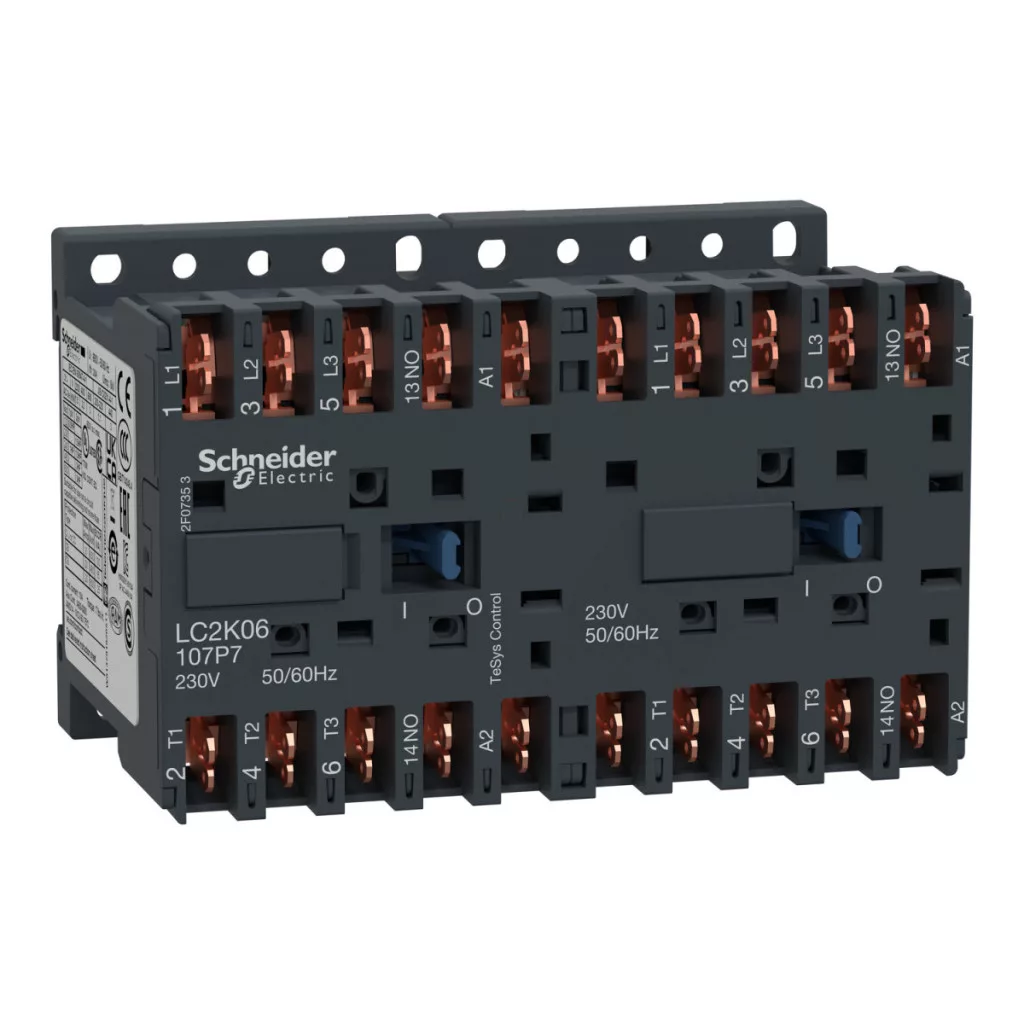

Contactorul de inversare LC2K09107B7 din gama TeSys K de la Schneider Electric este un dispozitiv de comutare electromecanic versatil și compact, conceput special pentru controlul inversării motoarelor electrice. Acest contactor cu 3 poli are un design preasamblat, cu o bară colectoare reversibilă încorporată, care facilitează și accelerează considerabil instalarea. Principalele avantaje ale dispozitivului sunt funcționarea fiabilă și dimensiunile compacte – cu o înălțime de numai 58 mm, o lățime de 90 mm și o adâncime de 57 mm, acesta poate fi instalat chiar și în dulapuri de comandă mai mici. Modelul LC2K09107B7 funcționează cu o tensiune de control de 24 V c.a. și are un curent nominal de funcționare de 9 A în circuitul de alimentare în categoriile de aplicații AC-3 și AC-3e pe o rețea de 440 V. Dispozitivul poate fi utilizat pentru controlul motoarelor cu puteri nominale diferite: 2,2 kW la 220-230 V și până la 4 kW la 380-415 V, 440 V, 480 V, 500-600 V și 660-690 V. În categoria AC-1 (sarcină rezistivă), este permis un curent de până la 20 A la 440 V, la o temperatură ambiantă sub 50 °C. Designul conectorului faston facilitează conectarea rapidă și întreținerea. Contactorul de schimbare a direcției TeSys K LC2K09107B7 include 1 contact NO (normal deschis) ca contact auxiliar pentru circuitele de control și feedback. Are caracteristici electrice remarcabile, cum ar fi tensiunea nominală de impuls de 8 kV și categoria de supratensiune III. Blocarea mecanică încorporată asigură că cele două direcții nu pot fi comutate simultan, prevenind astfel scurtcircuitele și daunele grave rezultate. Dispozitivul poate fi montat pe o placă de montare sau pe o șină DIN, ceea ce îl face flexibil pentru utilizare într-o varietate de medii de instalare. Comutatorul magnetic LC2K09107B7 este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 nr. 60947-4-1 și JIS C8201-4-1, fiind astfel adecvat pentru utilizare la nivel global. Produsul are numeroase certificări (CB Scheme, CCC, UL, CSA, EAC, CE, UKCA), care garantează calitatea și funcționarea sa în condiții de siguranță. Durata sa de viață mecanică este de 5 milioane de cicluri de comutare, în timp ce durata de viață electrică în categoria AC-3 este de 1,3 milioane de cicluri de comutare la 9A și 440V, asigurând o funcționare fiabilă pe termen lung. Gradul de protecție IP20 oferă o protecție adecvată pentru comutator într-un mediu industrial normal, iar acesta poate fi utilizat într-un interval de temperatură cuprins între -25 °C și +50 °C.
Schneider Electric TeSys K - LC2K09107B7 - Comutator magnetic 9A 24VAC date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului: Comutator magnetic de schimbare a direcției
Denumirea scurtă a produsului: LC2K
Aplicație dispozitiv: Control
Aplicație contactor: Sarcină rezistivă, Control motor
Categorie de utilizare: AC-4, AC-3, AC-1, AC-3e
Proiectarea dispozitivului: Comutator de schimbare direcțională preasamblat cu șină pentru sarcini grele
Parametri tehnici
Descrierea polilor: 3P
Contact pol de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: 690 V c.a. 50/60 Hz, Circuit indicator: <= 690 V c.a. 50/60 Hz
Curent nominal de funcționare: 20 A (sub 50 °C) <= 440 V c.a. pentru circuitul de alimentare AC-1, 16 A (sub 70 °C) 690 V c.a. pentru circuitul de alimentare AC-1, 9 A <= 440 V c.a. pentru circuitul de alimentare AC-3, 9 A <= 440 V c.a. pentru circuitul de alimentare AC-3e
Puterea motorului: 2,2 kW 220...230 V c.a. 50/60 Hz, 4 kW 380...415 V c.a. 50/60 Hz, 4 kW 440 V c.a. 50/60 Hz, 4 kW 480 V c.a. 50/60 Hz, 4 kW 500...600 V c.a. 50/60 Hz, 4 kW 660...690 V c.a. 50/60 Hz
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă: 24 V c.a. 50/60 Hz
Configurație contact auxiliar: 1 NO
Caracteristici electrice
Tensiune nominală de impuls rezistentă: 8 kV
Categorie de supratensiune: III
Curent termic convențional măsurat în aer liber: 20 A (la 50 °C) pentru circuitele de putere, 10 A (la 50 °C) pentru circuitele de semnalizare
Capacitate nominală de comutare Irms: 110 A c.a. pentru circuitele de putere (conform NF C 63-110), 110 A pentru circuitele de alimentare cu curent alternativ (conform IEC 60947), 110 A pentru circuitele de semnalizare cu curent alternativ (conform IEC 60947)
Capacitate nominală de întrerupere: 110 A la 415 V (conform IEC 60947), 110 A 440 V (conform IEC 60947), 80 A 500 V (conform IEC 60947), 110 A 220...230 V (conform IEC 60947), 110 A 380...400 V (conform IEC 60947), 70 A 660...690 V (conform IEC 60947)
Caracteristici mecanice
Impedanță medie: 3 mOhm - Ith 20 A 50 Hz pentru circuite de alimentare
Tensiune nominală de izolație: Circuit de alimentare: 600 V (conform UL 508), Circuit de alimentare: 690 V (conform IEC 60947-4-1)
Durată de viață electrică: 1,3 milioane de cicluri 9 A AC-3 Ue <= 440 V, 1,3 milioane de cicluri 9 A AC-3e Ue <= 440 V, 0,16 milioane de cicluri 20 A AC-1 Ue <= 690 V, 0,02 milioane de cicluri 54 A AC-4 Ue <= 440 V
Tip de blocare: Mecanică
Suprafață de montare: Panou, Bară colectoare
Conexiuni: Conectori Faston 2 cabluri (diametru exterior: 2,8 mm), conectori Faston 1 cablu (diametru exterior: 6,35 mm)
Timp de funcționare: 10...20 ms excitație bobină și închidere NO, 10...20 ms eliberare bobină și deschidere NO
Durată de viață mecanică: 5 milioane de cicluri
Frecvență maximă de funcționare: 3600 operațiuni de comutare/oră
Parametri de mediu
Grad de protecție IP: IP20 (conform VDE 0106)
Temperatură ambiantă de funcționare: -25...50 °C
Temperatură ambiantă de depozitare: -50...80 °C
Altitudine de funcționare: 2000 m fără reducere a puterii nominale
