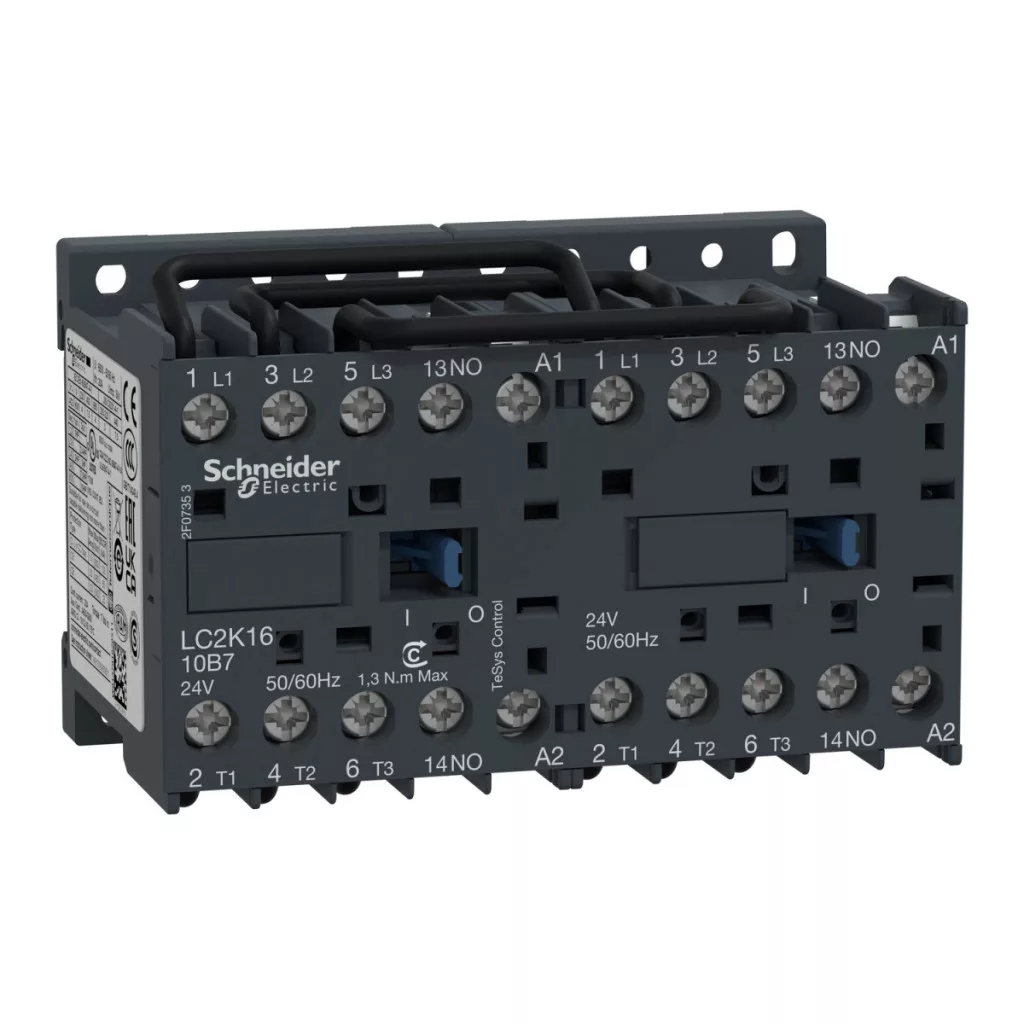

Contactorul de inversare de tip LC2K1610B7 din gama de produse TeSys K de la Schneider Electric oferă o soluție excelentă pentru aplicațiile moderne de control al motoarelor. Acest dispozitiv cu 3 poli se remarcă printre produsele similare disponibile pe piață prin dimensiunile sale compacte și versatilitatea sa, în special în locurile în care economisirea spațiului și funcționarea fiabilă sunt aspecte importante. Produsul are un curent nominal de funcționare de 16 A în categoriile de utilizare AC-3 și AC-3e până la 440 V și poate fi utilizat și pentru aplicații AC-4. Capacitățile sale de control al motorului sunt remarcabile: 4 kW la o tensiune de 220-230 V c.a., la o tensiune de 380-415 V CA de 7,5 kW, la o tensiune de 440 V CA de 5,5 kW, iar la o tensiune de 690 V CA de 4 kW. Dispozitivul este comercializat cu o șină conductoare de comutare a sensului de rotație preinstalată, ceea ce facilitează și accelerează semnificativ instalarea. Pe lângă configurația cu 3 poli de putere NO (închizători), este disponibil și un contact auxiliar NO, ceea ce sporește și mai mult posibilitățile de control. Circuitul de comandă al contactorului funcționează la o tensiune de 24 V c.a. 50/60 Hz, care este utilizată pe scară largă și este compatibilă cu majoritatea sistemelor de control industriale. Produsul are caracteristici electrice remarcabile: tensiune nominală de funcționare de 690 V c.a. în circuitul principal, rezistență nominală la tensiune de impuls de 8 kV, precum și curent termic convențional măsurat în aer liber de 20 A la 60 °C pentru circuitul principal și de 10 A la 50 °C pentru circuitul de semnalizare. Capacitatea de pornire a dispozitivului este de 160 A CA pentru circuitul principal și 110 A CA pentru circuitul de semnalizare, conform standardului IEC 60947. Capacitatea de întrerupere este de 110 A la 440 V, 80 A la 500 V, iar la 660-690 V este de 70 A, conform prevederilor IEC 60947. Impedanța sa medie este de doar 3 mOhm la un curent termic de 20 A, la o frecvență de 50 Hz în circuitul principal. Contactorul de inversare TeSys K LC2K1610B7 este conform cu numeroase standarde internaționale, printre care EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 și JIS C8201-4-1. Calitatea și conformitatea globală a produsului sunt atestate de diverse certificate: CB Scheme, CCC, UL, CSA, EAC, CE și UKCA. Conectările se realizează cu borne cu șurub, care permit conectarea a 1 sau 2 cabluri cu secțiuni diferite: 1,5-4 mm² cablu compact, 0,75-4 mm² cablu fără capăt torsadat sau 0,34-2,5 mm² (în cazul unui singur cablu) sau 0,34-1,5 mm² (în cazul a două cabluri) cu capete de cablu torsadate. Cuplul de strângere este de 0,8-1,3 Nm. Durata de viață mecanică a comutatorului magnetic de inversare a sensului de rotație este de 5 milioane de cicluri, ceea ce asigură o fiabilitate pe termen extrem de lung chiar și în condiții de utilizare intensivă.
Schneider Electric TeSys K - LC2K1610B7 - Comutator magnetic de inversare 16 A, 1 contact de închidere, CA, 50/60 Hz date tehnice
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului sau al componentei: Comutator magnetic de inversare
Denumire scurtă a dispozitivului: LC2K
Aplicația dispozitivului: Comandă
Aplicația comutatorului magnetic: Comanda motorului
Categorie de utilizare: AC-3, AC-3e, AC-4
Configurația dispozitivului: Comutator de direcție preasamblat cu șină conductoare
Caracteristici tehnice
Descrierea polilor: 3P
Compoziția polilor de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit principal: 690 V CA 50/60 Hz, Circuit de semnalizare: <= 690 V CA 50/60 Hz
Curent nominal de funcționare [Ie]: 16 A (< 60 °C) <= 440 V CA pentru circuitul principal AC-3, 16 A (< 60 °C) <= 440 V CA pentru circuitul principal AC-3e
Puterea motorului kW: 4 kW la 220-230 V CA 50/60 Hz, 7,5 kW la 380-415 V CA 50/60 Hz, 5,5 kW la 440 V CA 50/60 Hz, 4 kW la 690 V CA 50/60 Hz
Tipul circuitului de comandă: la CA 50/60 Hz
Tensiunea circuitului de comandă [Uc]: 24 V CA la 50/60 Hz
Compoziția contactului auxiliar: 1 NO
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Categoria de supratensiune: III
Curent termic convențional măsurat în aer liber [Ith]: 20 A (la 60 °C) pentru circuitul principal, 10 A (la 50 °C) pentru circuitul de semnal
Caracteristici de performanță
Capacitate nominală de comutație Irms: 160 A CA pentru circuitul principal conform IEC 60947, 110 A CA pentru circuitul de semnalizare conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 440 V conform IEC 60947, 80 A la 500 V conform IEC 60947, 70 A la 660-690 V conform IEC 60947
Capacitate nominală de curent de scurtă durată [Icw]: 115 A la 50 °C - 1 s pentru circuitul principal, 105 A la 50 °C - 5 s pentru circuitul principal, 100 A la 50 °C - 10 s pentru circuitul principal, 75 A la 50 °C - 30 s pentru circuitul principal, 55 A la 50 °C - 1 minut pentru circuitul principal
Clasificare siguranță asociată: 25 A gG <= 440 V pentru circuitul principal, 25 A aM pentru circuitul principal
Caracteristici mecanice
Impedanță medie: 3 mOhm - Ith 20 A la circuitul principal de 50 Hz
Durată de viață mecanică: 5 milioane de cicluri
Frecvență maximă de comutație: 3600 de cicluri/oră
Tipul de blocare: Mecanică
Mod de fixare: Șină, Placă
Caracteristici de mediu
Grad de protecție IP: IP20 conform VDE 0106
Tratament de protecție: Conform TC IEC 60068, conform TC DIN 50016
Temperatura mediului de funcționare: -25-50 °C
Temperatura mediului de depozitare: -50-80 °C
Altitudine de funcționare: 2000 m fără reducere nominală
Dimensiuni și greutate
Înălțime: 58 mm
Lățime: 90 mm
Adâncime: 57 mm
Greutate netă: 0,39 kg
