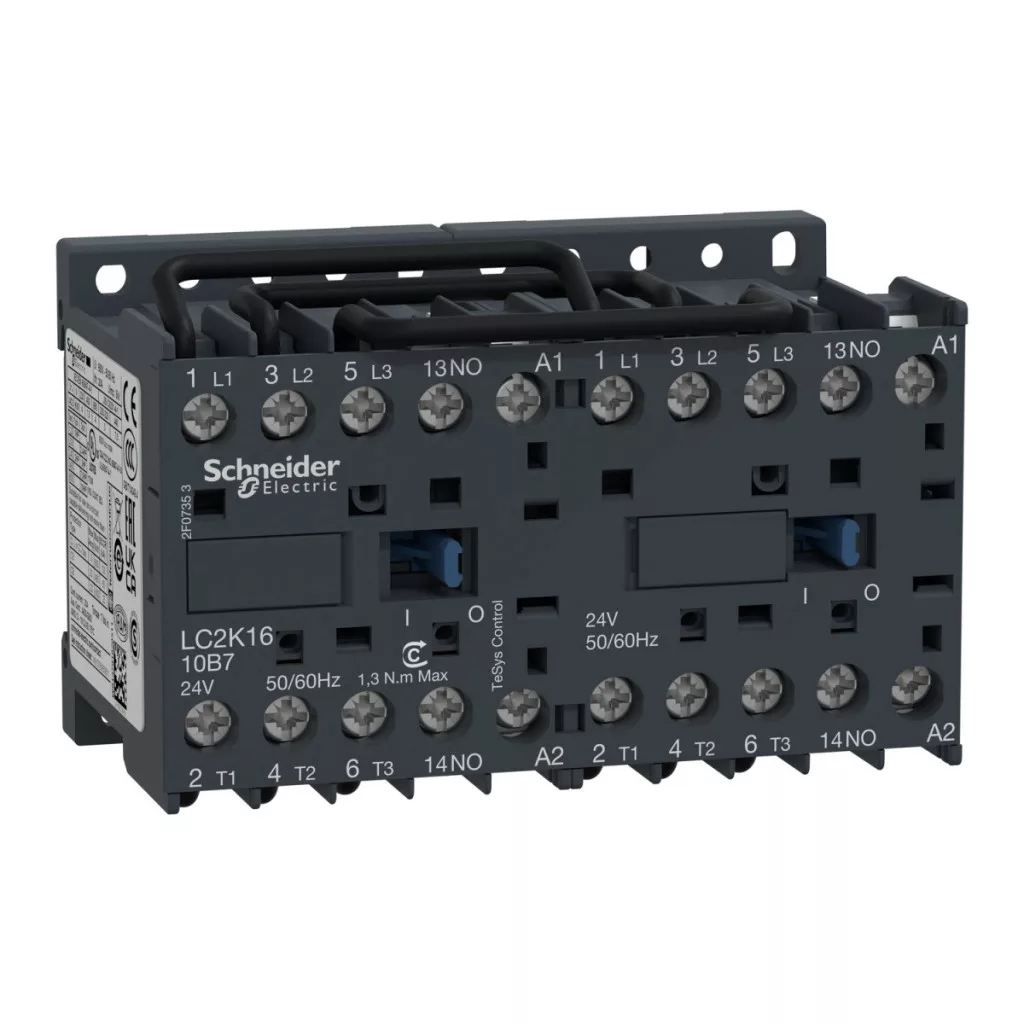

Contactorul de inversare a sensului de rotație LC2K1610P7 din gama TeSys K de la Schneider Electric reprezintă o soluție excelentă pentru controlul aplicațiilor cu motor. Acest dispozitiv compact este alegerea ideală pentru sistemele în care este necesară schimbarea sensului de rotație al motorului, ocupând în același timp un spațiu redus. Comutatorul magnetic LC2K1610P7 beneficiază de avantajele seriei TeSys K: design cu 3 poli (3P), cu un curent nominal de funcționare (Ie) de max. 16 A în categoriile de utilizare AC-3 și AC-3e, până la o tensiune de 440 V CA. Dispozitivul este livrat deja asamblat, cu o bară de comutare a sensului de rotație încorporată, ceea ce simplifică și accelerează semnificativ instalarea. Circuitul de comandă de 230 V CA 50/60 Hz asigură o funcționare fiabilă, iar dispozitivul dispune, de asemenea, de un contact auxiliar 1 NO (1 închizător) pentru circuitele de semnalizare. Din punct de vedere al puterii, LC2K1610P7 poate comuta puteri diferite ale motorului la diferite niveluri de tensiune: 4 kW la 220-230 V c.a., 7,5 kW la 380-415 V c.a., 5,5 kW la 440 V c.a. și 4 kW la 690 V c.a. Aparatul are parametri tehnici impresionanți, printre care o rezistență nominală la tensiune de impuls de 8 kV, categoria de supratensiune III, precum și o intensitate a curentului termic convențional în aer liber de 20 A în circuitul principal (la 60 °C). Este conform cu numeroase standarde internaționale, printre care EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 nr. 60947-4-1 și JIS C8201-4-1. Robustețea mecanică a fost demonstrată prin diverse teste: contactorul în stare închisă poate rezista la șocuri de până la 10-15 Gn, cu o durată de 11 ms, de-a lungul diferitelor axe, în conformitate cu standardul IEC 60068-2-27, iar rezistența sa la vibrații este de 4 Gn (în stare închisă) și 2 Gn (în stare deschisă) în intervalul 5-300 Hz. Dimensiunile dispozitivului sunt compacte: 58 mm înălțime, 90 mm lățime și 57 mm adâncime, ceea ce permite o instalare compactă chiar și în dulapuri de comandă înguste. Conectarea se realizează cu borne cu șurub, care permit conectarea a 1 sau 2 fire cu secțiuni diferite. Dispozitivul este deosebit de avantajos în aplicații în care este necesară schimbarea sensului de rotație al motorului, de exemplu în sisteme de transport, în dispozitive de acționare a porților sau în alte aplicații industriale.
Schneider Electric TeSys K - LC2K1610P7 - Comutator magnetic de inversare 16 A, 1 contact de închidere, CA, 50/60 Hz date tehnice
Caracteristici generale
Gama de produse: TeSys K
Denumirea produsului: TeSys K
Tipul produsului sau al componentei: Contactor de inversare
Denumire scurtă a produsului: LC2K
Aplicație: Comandă
Aplicația contactorului: Comanda motorului
Categorie de utilizare: AC-3, AC-3e, AC-4
Prezentarea dispozitivului: Preasamblat cu bară de comutare
Date tehnice
Descrierea polilor: 3P
Compoziția contactelor de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: 690 V CA 50/60 Hz, Circuit de semnalizare: <= 690 V CA 50/60 Hz
Curent nominal de funcționare: 16 A (sub 60°C) <= 440 V CA pentru circuitul de putere AC-3, 16 A (sub 60°C) <= 440 V CA la circuitul de putere AC-3e
Puterea motorului kW: 4 kW la 220...230 V CA 50/60 Hz, 7,5 kW la 380...415 V CA la 50/60 Hz, 5,5 kW la 440 V CA la 50/60 Hz, 4 kW la 690 V CA 50/60 Hz
Tipul circuitului de comandă: CA 50/60 Hz
Tensiunea circuitului de comandă: 230 V CA 50/60 Hz
Compoziția contactului auxiliar: 1 NO
Tensiune nominală de impuls: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (la 60 °C) pentru circuitul de putere, 10 A (la 50 °C) pentru circuitul de semnal
Date de conectare
Conectare: Cleme cu șurub 1 cablu (cabluri) 1,5...4 mm² solid, Cleme cu șurub 1 cablu (cabluri) 0,75...4 mm² fără capăt de cablu flexibil, Cleme cu șurub 1 cablu (cabluri) 0,34...2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 0,8...1,3 N.m
Caracteristici mecanice
Timp de funcționare: 10...20 ms excitație bobină și închidere NO, 10...20 ms întrerupere bobină și deschidere NO
Durată de viață mecanică: 5 milioane de cicluri
Viteză maximă de funcționare: 3600 cicluri/oră
Caracteristici de mediu
Grad de protecție IP: IP20 conform VDE 0106
Temperatura mediului în timpul funcționării: -25...50 °C
Temperatura mediului în timpul depozitării: -50...80 °C
Altitudine de funcționare: 2000 m fără penalizare
Standarde și certificate
Standarde: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
Certificări ale produsului: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
Dimensiuni
Înălțime: 58 mm
Lățime: 90 mm
Adâncime: 57 mm
