Contactorul magnetic Schneider Electric TeSys K seria LP1K06105BD este un dispozitiv de comutare electromecanic compact, montabil pe PCB, conceput special pentru aplicații de control al motoarelor. Acest contactor cu 3 poli funcționează cu o tensiune de control de 24 V c.c. și este ideal pentru sistemele în care trebuie implementate funcții de comutare fiabile într-un spațiu limitat. Comutatorul magnetic TeSys K LP1K06105BD poate fi încărcat cu un curent maxim de 6 amperi în categoriile de aplicații AC-3 și AC-3e, la o tensiune de funcționare de 440 V. Dispozitivul este potrivit pentru controlul motoarelor de 1,5 kW pe o rețea de 220-230 V c.a., a motoarelor de 2,2 kW pe o rețea de 380-415 V c.a. și chiar a motoarelor de 3 kW pe o rețea de 440/690 V c.a. Comutatorul magnetic are 1 contact auxiliar NO (normal deschis), care oferă opțiuni flexibile de control în diverse sisteme de automatizare. Contactorul este echipat cu puncte de conectare faston (plug-in), care facilitează foarte mult instalarea și întreținerea, în special în cazul plăcilor de circuit imprimat cu dimensiuni reduse. Comutatorul magnetic Schneider Electric LP1K06105BD are parametri tehnici remarcabili: rezistență la tensiune de impuls de 8 kV, curent termic convențional de 20 A măsurat în aer liber în circuitul principal (la 60 °C) și 10 A în circuitul de semnalizare (la 50 °C). Dispozitivul are o capacitate de întrerupere a scurtcircuitelor de 110 A în circuitul principal, în conformitate cu standardul IEC 60947. Contactorul are dimensiuni compacte: are doar 58 mm înălțime, 45 mm lățime și 57 mm adâncime. Această amprentă extrem de mică este deosebit de avantajoasă în aplicațiile în care spațiul de instalare este limitat. Seria TeSys K oferă flexibilitate, dimensiuni compacte și performanțe fiabile, fiind ideală pentru proiecte industriale, comerciale și de automatizare a clădirilor. Comutatorul magnetic are o durată de viață mecanică și electrică remarcabilă: durata de viață mecanică este de 10 milioane de cicluri de comutare, iar durata de viață electrică este de 1,3 milioane de cicluri în categoria AC-3/AC-3e la o sarcină de 6 A și o tensiune de funcționare de 440 V. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -25 și +50 °C, iar intervalul de temperatură de depozitare este între -50 și +80 °C. TeSys K LP1K06105BD are un grad de protecție IP2X și este conform cu diverse standarde internaționale, inclusiv EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 nr. 60947-4-1, CSA C22.2 nr. 60947-5-1 și GB/T 14048.4. Are certificări CB Scheme, CCC, UL, CSA, EAC, CE și UKCA, ceea ce îl face potrivit pentru utilizare pe aproape orice piață din lume. Contactorul este alegerea ideală pentru aplicații în care sunt importante funcționarea fiabilă, durata lungă de viață și controlabilitatea precisă, în special atunci când este montat direct pe o placă de circuit imprimat.

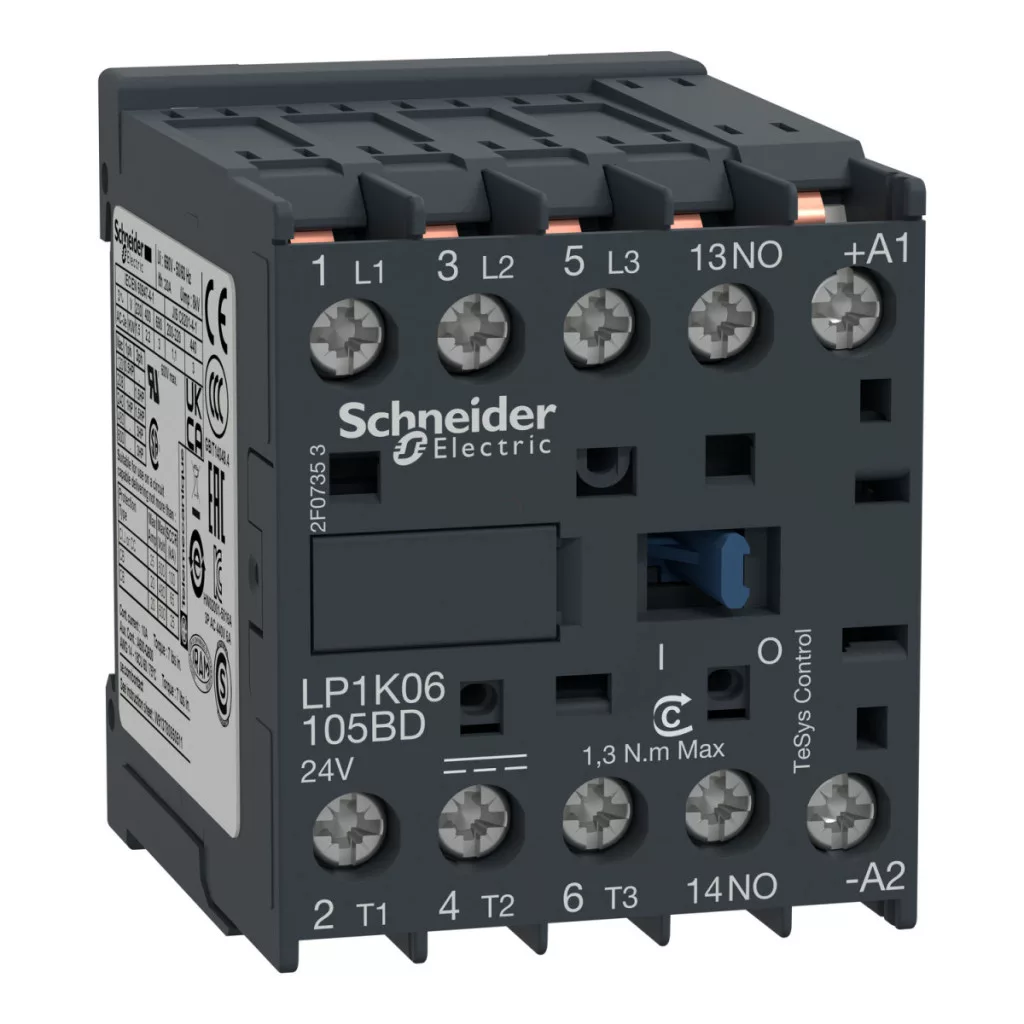

Schneider Electric TeSys K - LP1K06105BD - Comutator magnetic montabil pe PCB 24 V/CC date tehnice
Caracteristici principale
Familia de produse: TeSys
Tipul produsului sau componentului: Comutator magnetic
Abrevierea dispozitivului: LP1K
Aplicație comutator magnetic: Control motor
Caracteristici suplimentare
Categorie de utilizare: AC-3, AC-3e, AC-4
Descriere poli: 3P
Compoziția contactului polului de alimentare: 3 NO
Tensiune nominală de funcționare: Circuit de alimentare: <= 690 V AC <= 400 Hz
Circuit de semnalizare: <= 690 V AC <= 400 Hz
Curent nominal de funcționare: 6 A (sub 60 °C) <= 440 V AC pentru circuitul de alimentare AC-3
6 A (sub 60°C) <= 440 V c.a. pentru circuitul de alimentare AC-3
Tip circuit de comandă: c.c. standard
Tensiune circuit de comandă: 24 V c.c.
Putere motor kW: 1,5 kW 220...230 V c.a. 50/60 Hz AC-3
2,2 kW 380...415 V c.a. 50/60 Hz AC-3
3 kW 440/690 V c.a. 50/60 Hz AC-3
1,5 kW 220...230 V c.a. 50/60 Hz AC-3e
2,2 kW 380...415 V c.a. 50/60 Hz AC-3e
3 kW 440/690 V c.a. 50/60 Hz AC-3e
1,5 kW 220...230 V c.a. 50/60 Hz pentru AC-4
2,2 kW 380...415 V c.a. 50/60 Hz pentru AC-4
3 kW 440/690 V c.a. 50/60 Hz pentru AC-4
Configurație contact auxiliar: 1 NO
Tensiune nominală de impuls rezistentă: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (la 60 °C) pentru circuitele de putere
10 A (la 50 °C) pentru circuitele de semnalizare
Capacitate nominală de rupere Irms: 110 A CA pentru circuitele de putere conform IEC 60947
110 A CA pentru circuitele de semnalizare conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 220...230 V conform IEC 60947
110 A 380...400 V conform IEC 60947
110 A 415 V conform IEC 60947
110 A 440 V conform IEC 60947
80 A la 500 V conform IEC 60947
70 A la 660...690 V conform IEC 60947
Rezistență la curent de scurtă durată: 90 A la 50 °C - 1 s în circuitul de alimentare
85 A la 50 °C - 5 s în circuitul de alimentare
80 A la 50 °C - 10 s în circuitul de alimentare
60 A la 50 °C - 30 secunde circuit de alimentare
45 A 50 °C - 1 minut circuit de alimentare
40 A 50 °C - 3 minute circuit de alimentare
20 A 50 °C - >= 15 minute circuit de alimentare
Impedanță medie: 3 mOhm - Ith 20 A 50 Hz circuit de alimentare
Tensiune nominală de izolație: Circuit de alimentare: 600 V conform UL 508
Circuit de alimentare: 690 V conform IEC 60947-4-1
Rezistență mecanică: 10 milioane de cicluri
Rezistență electrică: 1,3 milioane de cicluri la 6 A AC-3 <= 440 V
1,3 milioane de cicluri la 6 A AC-3e <= 440 V
Conexiuni - conectori: Pini de lipit (diametru exterior: 0,035 mm)
Viteza maximă de funcționare: 3600 cicluri/oră
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri la sarcina nominală pentru comutatoare magnetice conform EN/ISO 13849-1
B10d = 20.000.000 de cicluri de comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1
Caracteristici fizice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 Nr. 60947-4-1, CSA C22.2 Nr. 60947-5-1, GB/T 14048.4
Certificări de produs: Schema CB, CCC, UL, CSA, EAC, CE, UKCA
Grad de protecție IP: IP2X
Temperatura ambiantă de funcționare: -25...50 °C
Temperatură ambiantă de depozitare: -50...80 °C
Altitudine de funcționare: 2000 m fără reducere a puterii
Rezistență la flacără: V1 conform UL 94
